FDM3D打印机AZSMZ控制板配12864屏组件

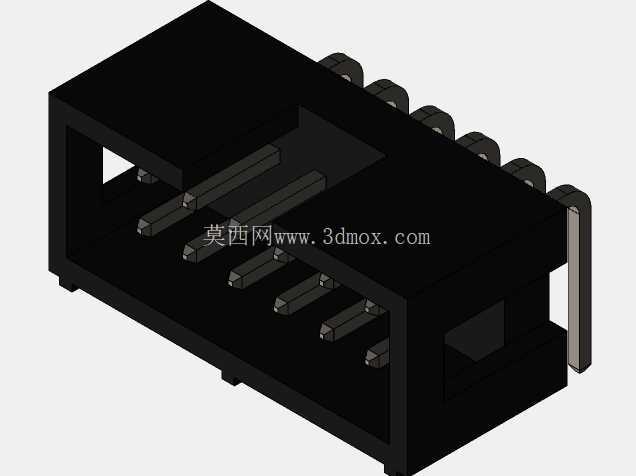

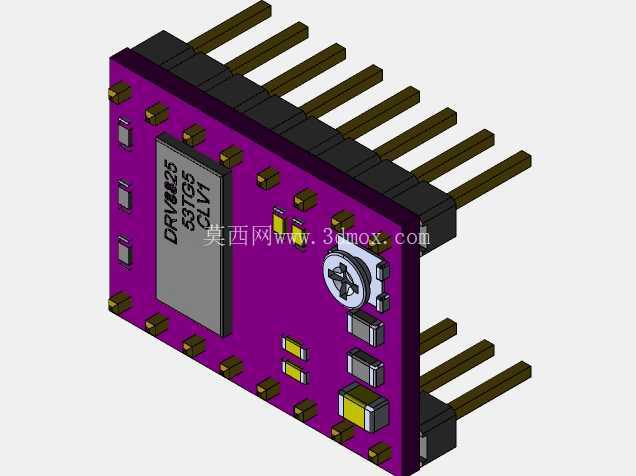

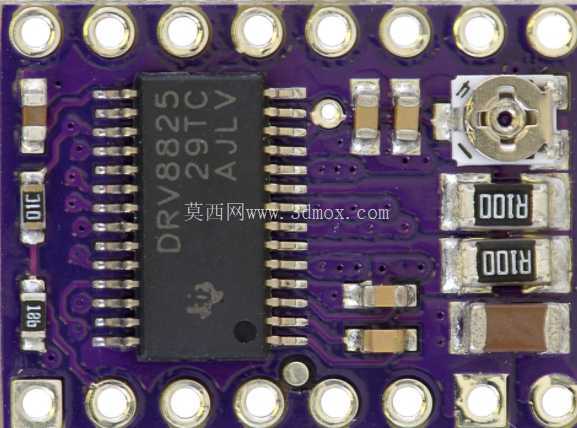

　　桌面级FDM熔融沉积成型3D打印机的运动控制核心，直接决定设备打印过程中的运动插补精度、步进电机驱动稳定性以及人机交互的响应效率，这套控制与显示组合组件，是面向小型桌面FDM设备迭代优化的集成化控制方案，适配多数成型尺寸在200200200mm区间的入门到进阶级桌面3D打印机使用。从实际装机场景来看，这套组件可直接替代老旧的8位控制板方案，板载的步进驱动接口采用统一的排针布局，可直接插接常用的A4988、DRV8825等细分步进驱动模块，无需额外改接线序，对于设备改装、旧机升级的场景十分友好，用户只需要按照原有接线定义对应连接XYZ轴以及挤出机的步进电机、限位开关、加热棒、热敏电阻等外设，即可完成硬件替换，大幅降低改装的接线难度。

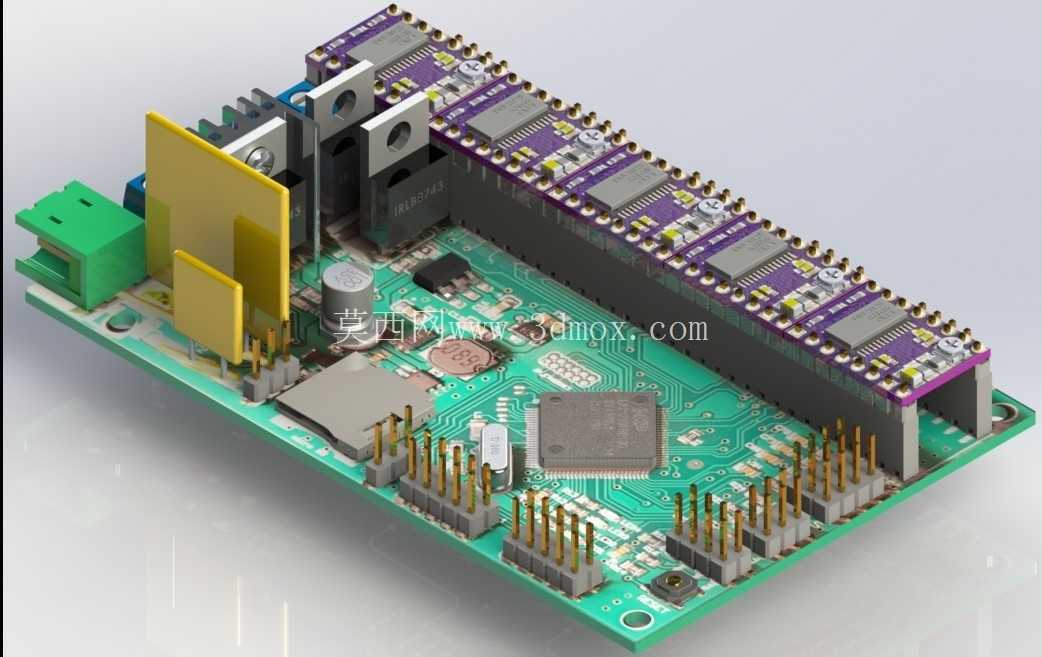

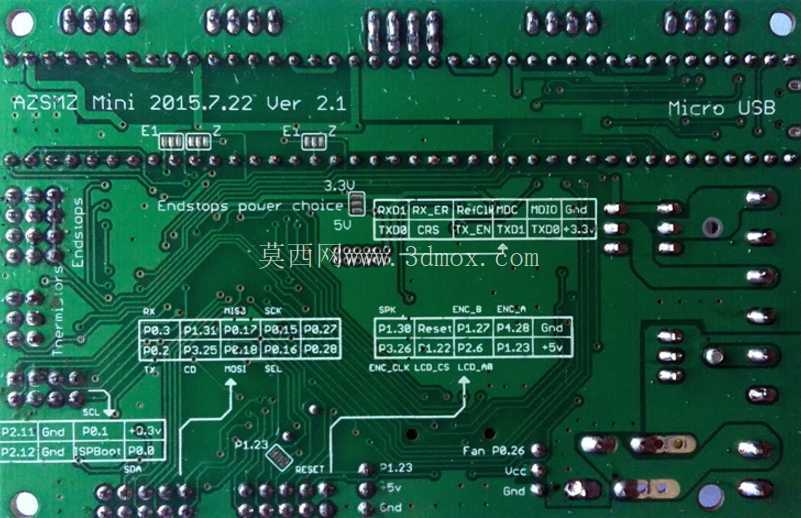

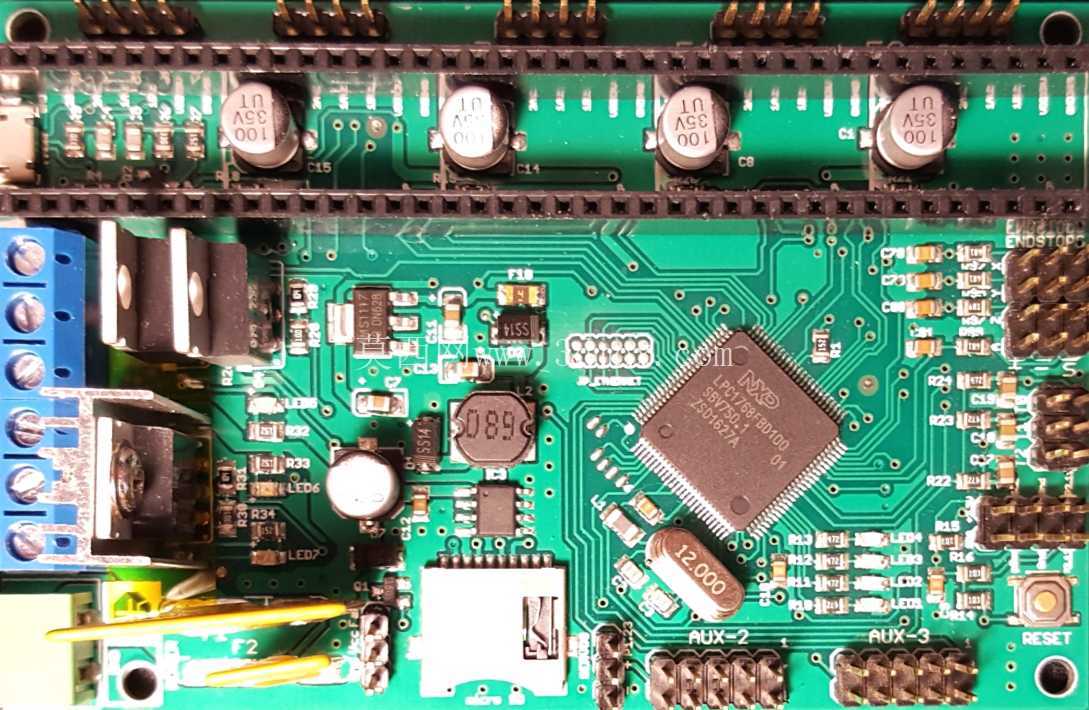

　　板卡的外形尺寸遵循通用的小型控制板安装孔位规范，安装孔间距适配多数桌面3D打印机的控制仓安装位，安装边界预留了足够的接线空间，侧边的电源输入接口采用大电流接线端子，可承载12V/24V直流电源的大电流输入，满足热床、加热头同时工作的电流需求，避免长时间工作时接线端子发热松动的问题。板载的主控芯片集成了足够的IO接口，除了基础的运动控制、温度采集、加热控制接口外，还预留了拓展接口，可连接自动调平传感器、断料检测模块、停机续打模块等拓展功能配件，满足不同用户的功能拓展需求。

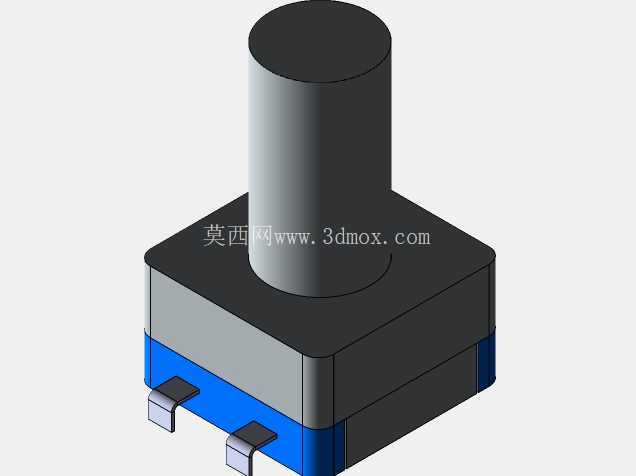

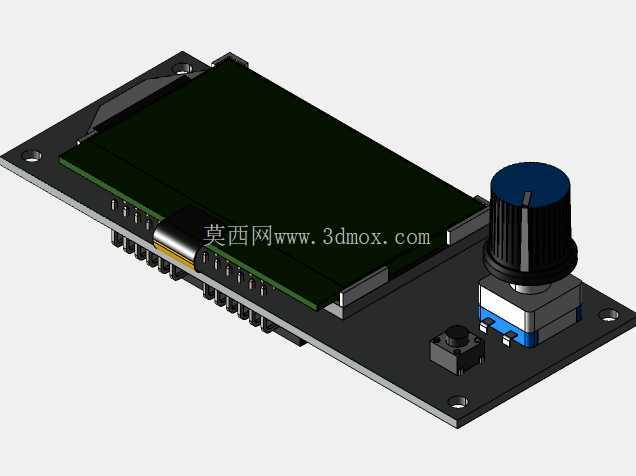

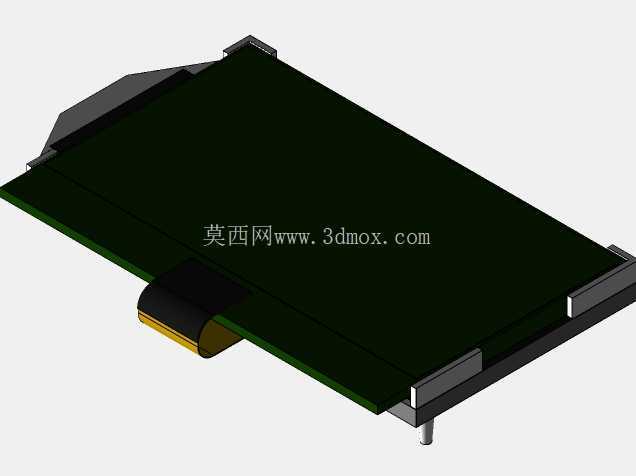

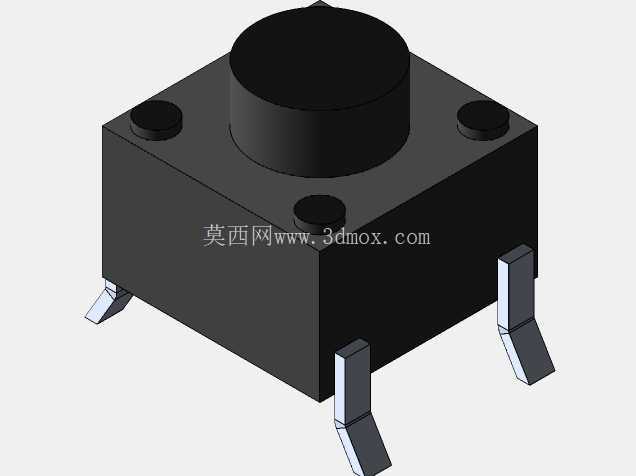

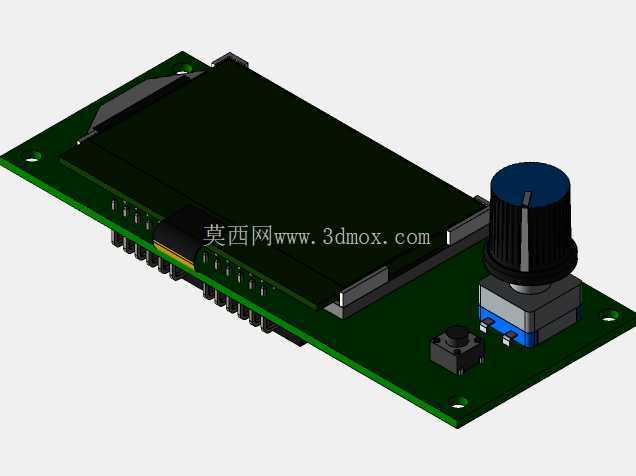

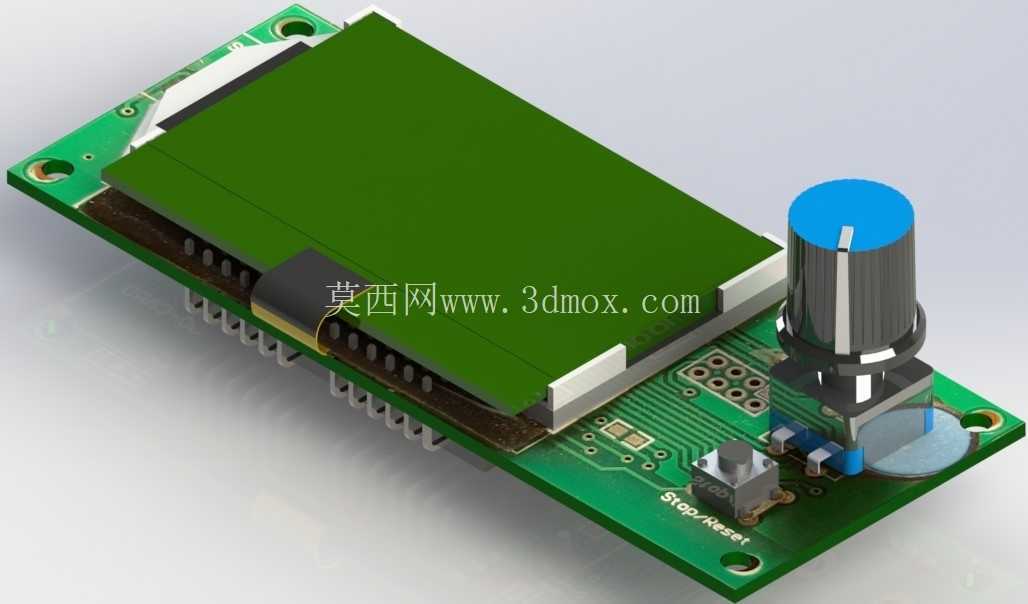

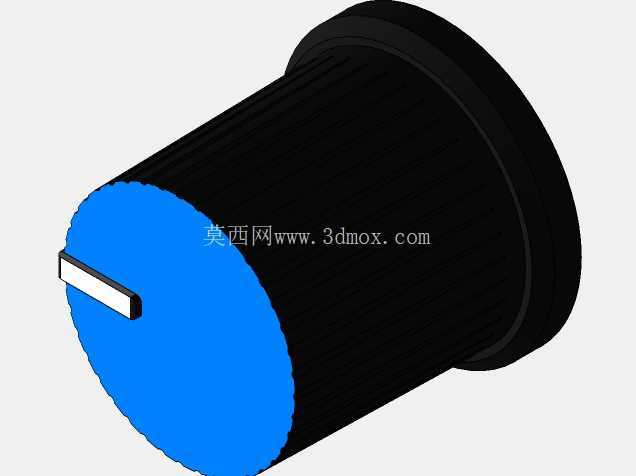

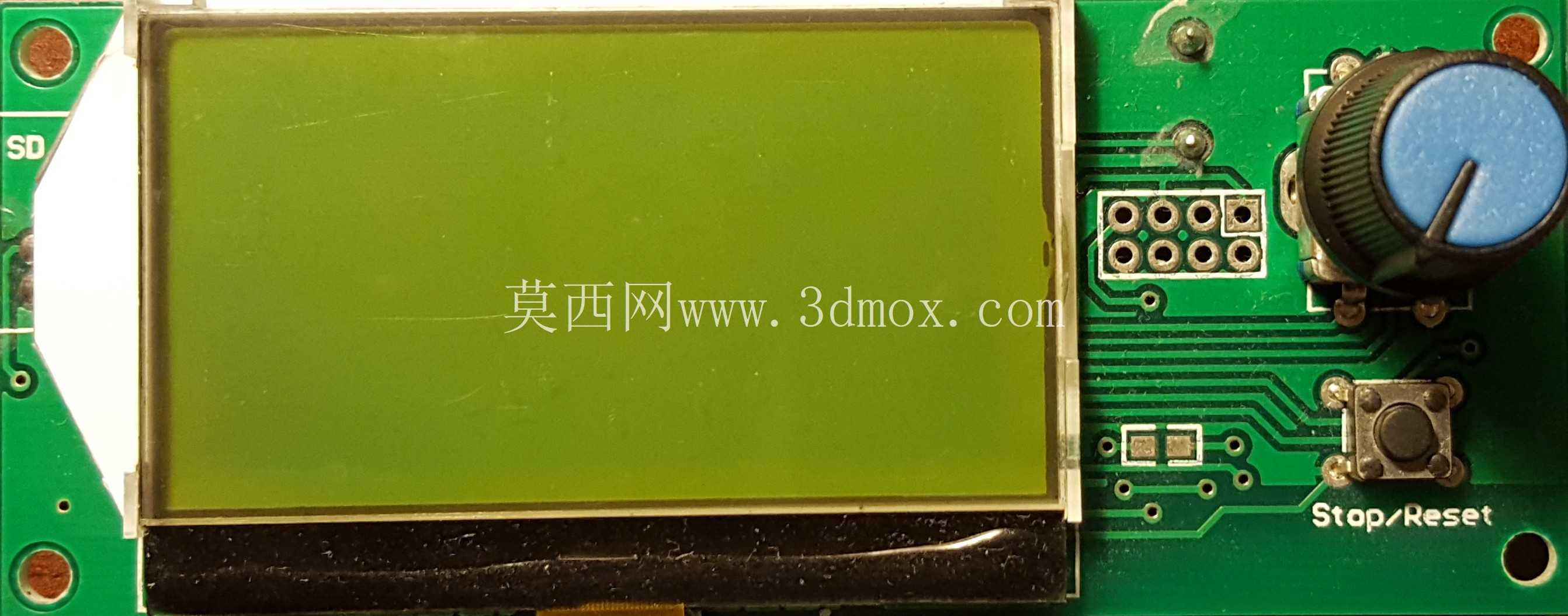

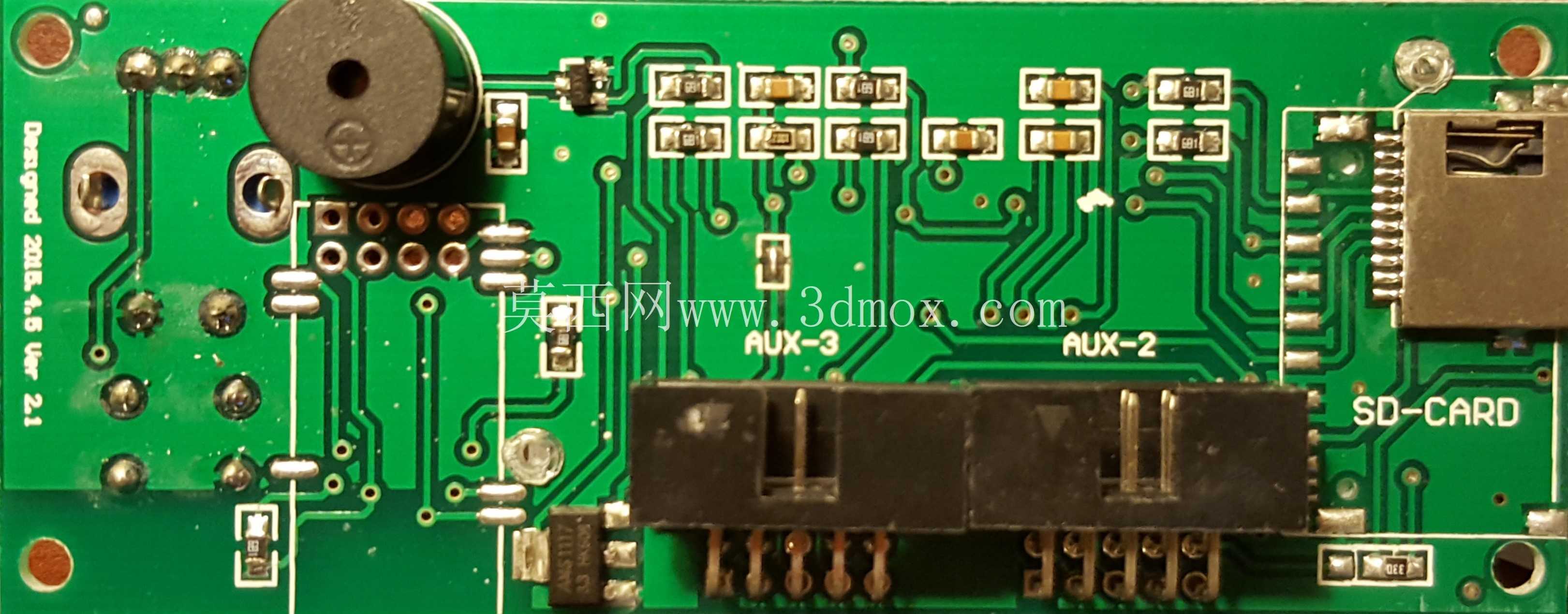

　　配套的12864LCD屏幕模块采用旋钮加按键的交互方式，屏幕通过排针排线与控制板连接，安装时可固定在设备的前侧面板位置，屏幕的显示内容包含实时打印温度、打印进度、运动坐标、进给速度倍率等核心参数，用户可通过旋钮快速选择菜单、调整参数，无需连接电脑即可完成脱机打印操作，大幅提升设备使用的便捷性。从设计思路来看，这套控制组件采用模块化布局，将电源输入回路、主控核心区、步进驱动区、接口拓展区做了明确的分区隔离，大电流的电源走线做了加宽处理，减少线路压降，信号走线远离大电流回路，降低信号干扰，避免步进电机丢步、温度采集数值漂移等问题；板载的滤波电容分布在各个功能模块的电源输入引脚旁，可有效滤除电源杂波，提升电路工作稳定性，即使在车间等电源环境相对复杂的场景下，也能保证控制板稳定运行。在实际打印作业过程中，控制板负责接收G代码指令，实时解算XYZ轴以及挤出机的运动轨迹，向步进驱动模块发送脉冲信号，控制电机按照设定的速度、加速度运动，同时实时采集热端、热床的温度数据，通过PID算法调整加热输出功率，保证温度控制精度在±1℃以内，避免温度波动导致的打印件翘边、拉丝、层间结合不良等问题。配套的显示屏可实时反馈设备运行状态，当出现温度异常、限位触发、断料等情况时，屏幕会弹出对应的提示信息，同时控制板会触发停机保护，避免设备损坏。

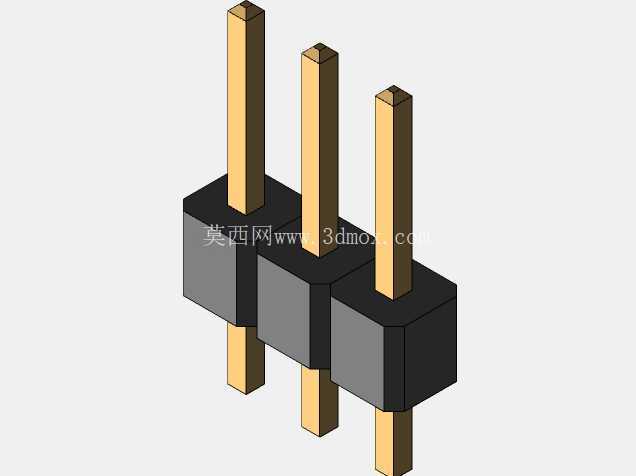

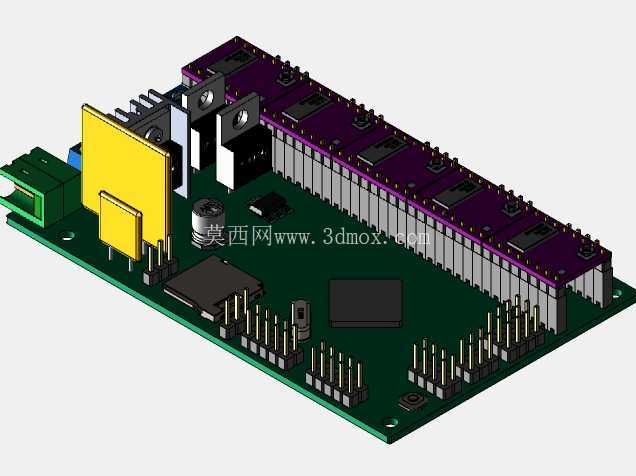

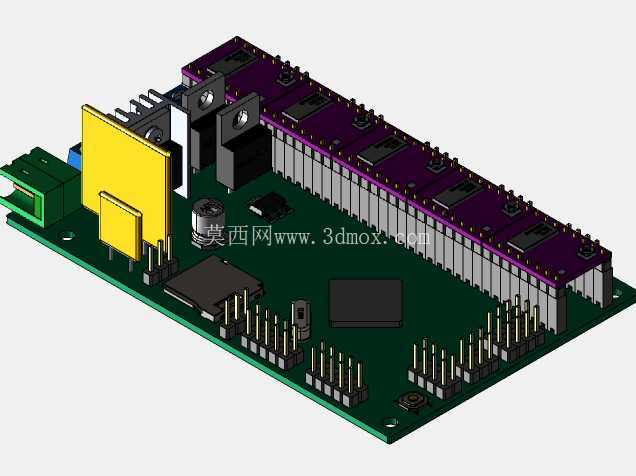

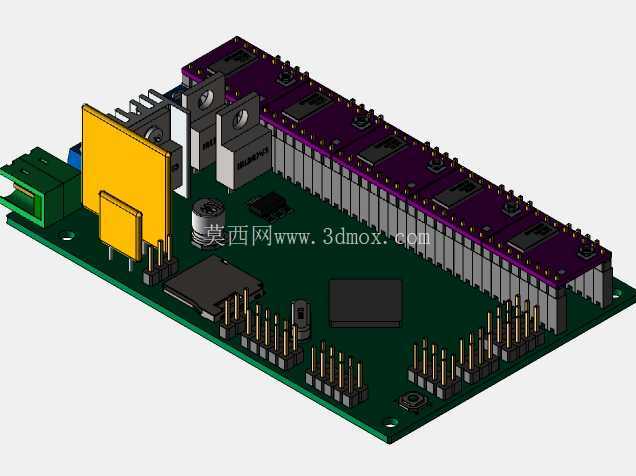

　　这套组件的安装边界充分考虑了桌面设备的紧凑性需求，整体板卡厚度控制在常规PCB厚度加插接元件的高度范围内，安装时不会与控制仓内的其他结构件产生干涉，屏幕模块的厚度较薄，嵌入设备前面板安装时，突出面板的高度很小，不会额外占用设备前部的操作空间。对于三维建模从业者、设备改装爱好者来说，这套组件的三维模型完整还原了板卡的所有结构细节，包括各个接口的位置、排针的高度、安装孔的尺寸、插接元件的外形，在做3D打印机整机结构设计、控制仓布局设计、前面板屏幕开孔设计时，可直接导入模型进行装配干涉检查，提前验证安装空间是否足够，接线走向是否合理，避免实际加工装配时出现孔位不对、空间不足、元件干涉等问题，大幅缩短整机研发的迭代周期，减少实物打样验证的成本。在做设备结构设计时，可基于该模型的安装孔位尺寸设计控制板的固定支架，确定支架的安装位置、固定方式，同时根据各个接口的位置预留接线的过孔、走线空间，保证装配完成后接线整齐，不会与运动部件产生刮蹭；在设计前面板时，可根据屏幕模块的外形尺寸、安装固定孔位设计对应的开孔和固定结构，保证屏幕安装后贴合面板，旋钮位置操作顺手，按键反馈清晰。
