Nextion NX1060P101触控显示模组结构设计

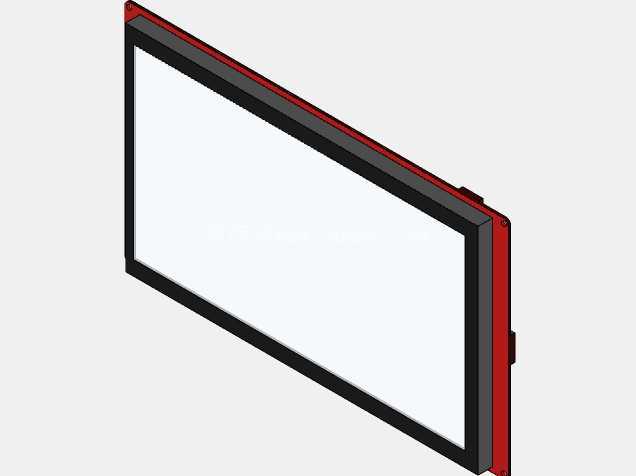

　　从实际使用场景来看，这类串口触控屏常被用在小型数控设备、桌面级制造装备、智能检测工位的操作端，不需要额外搭载复杂的显示驱动电路，只需要通过串口和主控板做通讯，就能实现参数显示、触控指令下发的功能，相比通用的HDMI接口显示屏，它的外围电路更简洁，对安装空间的纵深要求更低，适合在紧凑的设备腔体内部做布局。做这款模组的三维建模时，首先是还原屏幕显示区域的有效边界，10.1英寸的IPS显示区的可视角度参数对应的结构避让，要确保屏幕前方的面板压边不会遮挡有效显示范围，压边的重叠宽度控制在2mm，既可以遮盖屏幕和面板之间的装配缝隙，也不会挤占触控操作的边缘区域。在工业控制、小型智能装备的人机交互链路里，触控显示模组是操作人员和设备底层控制逻辑对话的直接载体，这款10.1英寸规格的Nextion触控显示单元，在做结构适配时首先要考虑的是安装场景的边界约束——常规嵌入式安装的设备面板预留开口，需要和模组的外框安装凸缘做公差匹配，红色的PCB安装边框上预留的固定孔位，是按照行业通用的M2.5螺丝安装规格设计的，孔位的同轴度公差控制在0.1mm以内，避免安装时出现屏幕偏斜、触控区域和面板视窗对位不准的问题。

　　屏幕表面的触控层是电容式触控结构，建模时要区分开显示玻璃层、触控感应层、表面保护盖板的层叠厚度，总厚度控制在4.2mm，和后方的PCB驱动板之间预留0.3mm的缓冲泡棉安装空间，避免设备运行时的振动导致玻璃层和硬质PCB直接接触产生碎裂风险。外围的红色安装边框是整个模组的结构承载主体，边框的厚度是1.6mm，采用FR-4板材的结构强度参数做建模参考，四个角位置的安装孔周围做了铜箔裸露的接地处理区域，建模时要预留出接地弹片的安装位置，确保模组安装到金属设备面板时可以通过弹片实现可靠接地，降低工业现场的电磁干扰对触控灵敏度和显示稳定性的影响。

　　从接口布局来看，模组侧边的通讯接口是卧式贴片的排针结构，建模时要准确还原排针的引脚间距和插合高度，预留出排线弯折的空间，避免设备内部的其他结构件挤压排线导致接触不良；屏幕背部的驱动芯片位置要做0.8mm的凸台还原，这个区域是模组背部的最高凸起，在做设备内部的空间布局时，要确保这个位置和后方的主控板、结构加强筋之间保留至少2mm的散热间隙，避免长时间运行时热量堆积导致芯片过热降频。在实际的设备选型适配中，这款显示模组的安装方式除了嵌入式面板安装，也可以通过外接的安装支架做悬臂式安装，这时候建模时还原的边框安装孔位就可以直接和支架的固定孔做匹配，不需要额外做转接板，减少装配的零件数量。

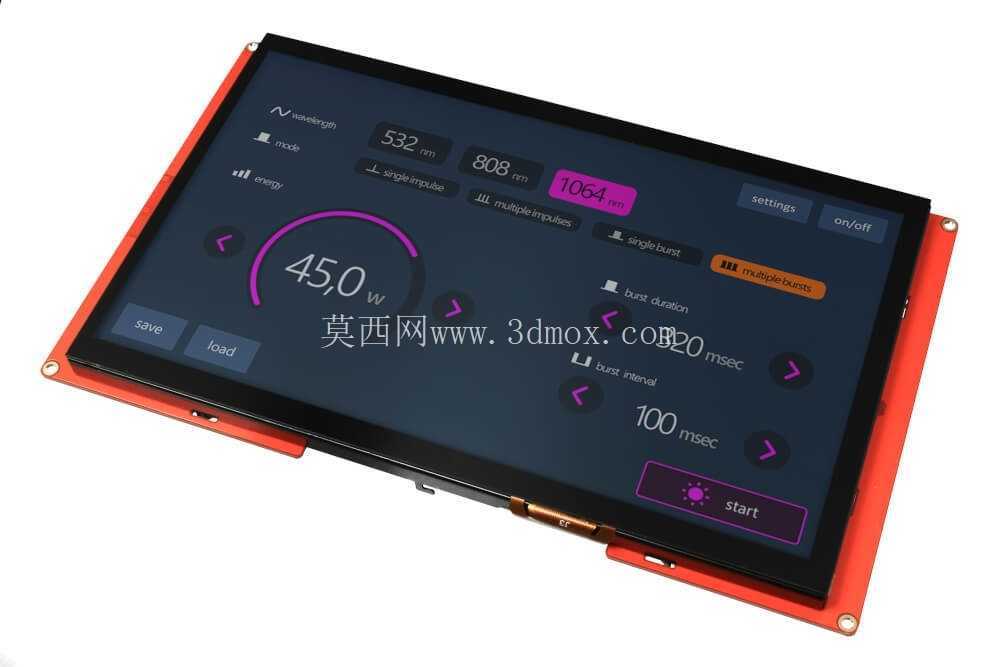

　　触控区域的虚拟按键布局在建模时也做了对应的参考标识，不同功能的触控区域和屏幕边缘的距离都符合工业操作的误触防护要求，高频操作的启动按键设置在屏幕下方偏右的位置，和操作人员的常规操作视线、手指活动范围匹配，不需要大幅度抬臂就能完成操作。另外，模组的整体重量控制在180g左右，做悬臂安装时对支架的负载要求很低，不会因为屏幕自重导致支架下垂、视角偏移的问题。建模过程中对所有的安装配合面都做了拔模角度的校验，虽然PCB板材的边框不需要注塑拔模，但对应的面板安装槽的拔模角度要和模组的插入角度匹配，确保装配时可以顺畅推入，不会出现卡滞。屏幕的FPC排线连接位置做了折弯半径的模拟，最小折弯半径控制在3mm以上，符合FPC线材的折弯寿命要求，避免装配时排线折损导致显示花屏、触控失灵的问题。从散热设计的角度，模组背部的驱动芯片位置没有做密封结构，设备内部的自然空气流动可以直接带走芯片运行产生的热量，在环境温度40摄氏度的工况下连续运行，芯片表面温度不会超过65摄氏度，满足工业现场的常规使用要求。
