0.96英寸IPS液晶显示模组结构设计

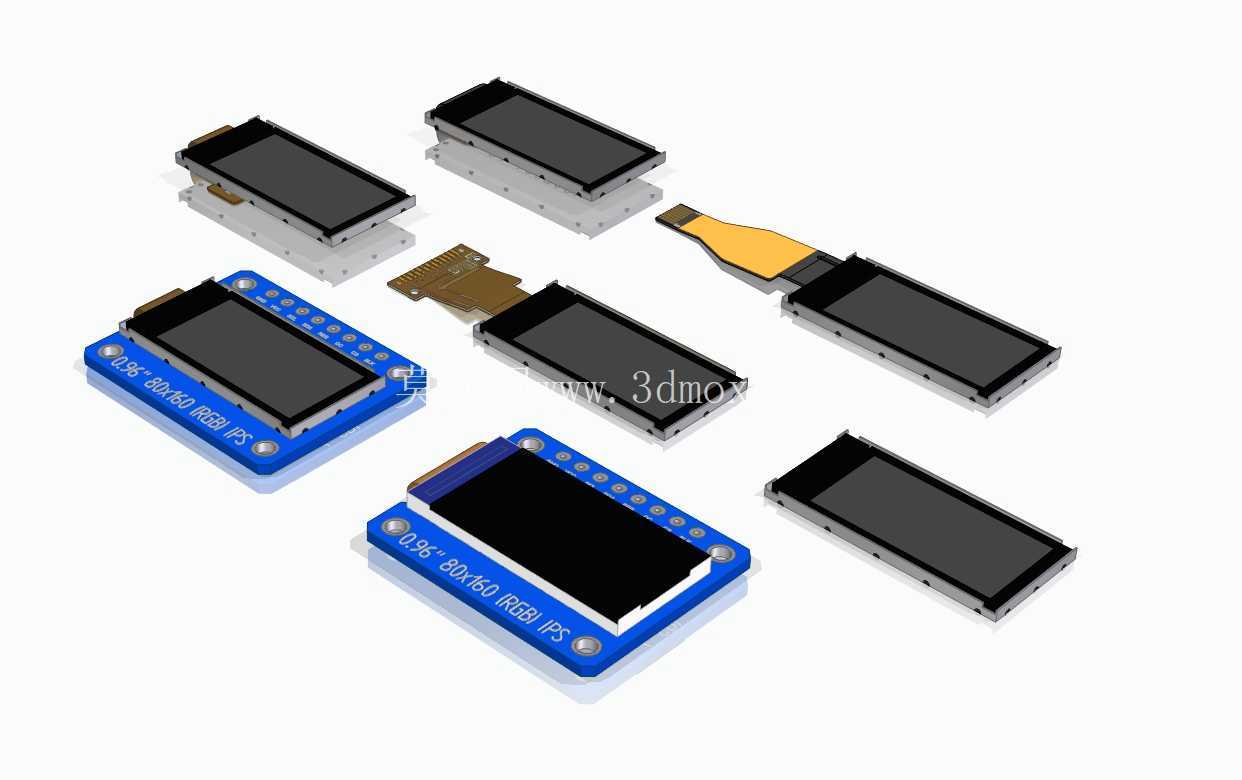

　　在嵌入式开发、小型智能硬件的原型验证与量产落地环节，小尺寸显示模组是人机交互链路里最基础的信息输出载体，本次拆解的0.96英寸规格LCD显示单元，覆盖了插接式FPC连接、板载直插排针、带PCB固定孔等多种常见安装形态，适配不同设备的内部空间布局需求。

　　从实际应用场景来看，这类小尺寸屏常被用在桌面迷你外设、手持检测工具、开源硬件开发板扩展、小型工控状态指示终端、可穿戴设备原型等场景，不需要大尺寸显示的复杂画面输出，仅承担参数数值、状态图标、简单菜单的展示功能，对功耗、安装占用空间、接口兼容性的要求远高于显示分辨率与色彩表现。

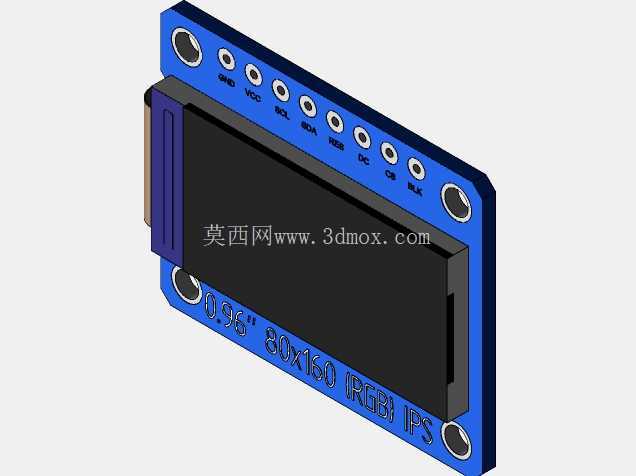

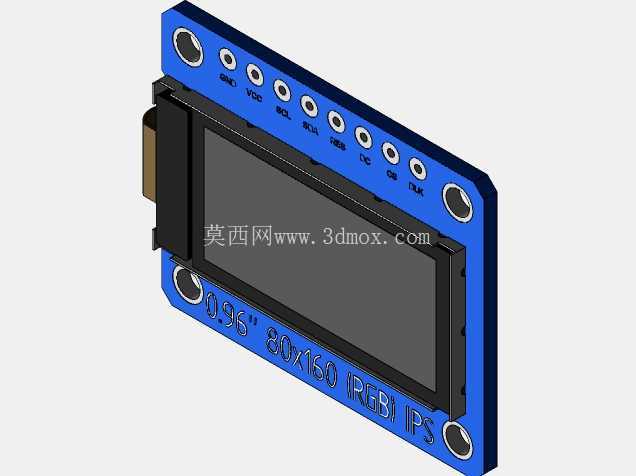

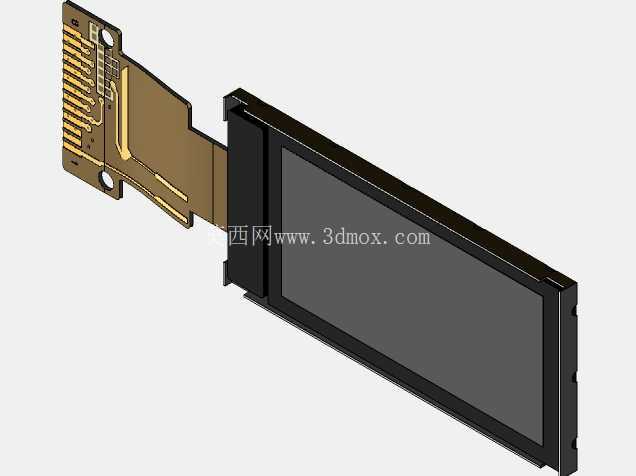

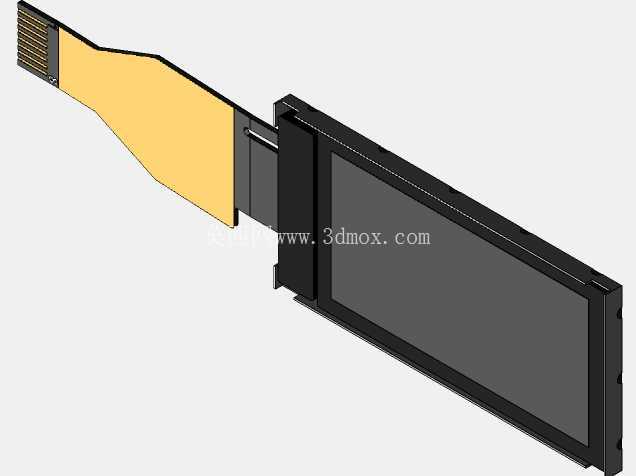

　　不同结构形态的模组对应不同的安装逻辑：带蓝色PCB基板的版本，板边预留了标准2.54mm间距排针焊位，同时四个角设计了M2规格的螺丝固定孔，既可以直接插在面包板上做快速原型验证，也能通过铜柱固定在设备外壳内部的安装柱上，安装孔位的同轴度公差控制在0.1mm以内，避免装配时出现孔位错位导致的PCB变形；带FPC软排线的版本则更适合内部空间局促、需要弯折走线的设备，软排线的金手指区域做了补强板设计，插接ZIF连接器时不会因为软板弯折导致接触不良，排线长度预留了15mm的冗余量，适配不同主板的连接器安装位置，不需要额外增加转接排线。

　　从功能特性上看，该规格模组采用IPS显示面板，可视角度接近170度，相比传统TN面板在侧视角度下不会出现明显的色彩反转与亮度衰减，即使设备安装位置低于人眼平视高度，也能清晰读取屏幕显示内容；80x160的分辨率刚好覆盖字符、简单图形的显示需求，单像素点距控制在0.21mm左右，显示常规5x7点阵字符时边缘清晰，没有明显的颗粒感；驱动采用ST7789控制芯片，支持标准SPI通信接口，仅需要4个IO口就能完成显示数据的传输，不会过度占用主控芯片的引脚资源，适配绝大多数8位、32位微控制器的硬件资源配置。

　　设计层面上，模组的整体厚度控制在3.2mm以内，其中屏幕本体厚度1.4mm，PCB或FPC与屏幕的贴合区域采用泡棉缓冲层填充，既可以避免装配时外壳挤压屏幕导致的液晶漏液，也能填充屏幕与安装槽之间的间隙，防止设备振动时屏幕出现窜动；屏幕表面没有覆盖额外的钢化玻璃层，保留了原始偏振片的表面质感，用户可以根据自身设备的使用场景，选择额外粘贴防刮膜或者搭配透明视窗面板使用；板载版本的PCB采用1.6mm厚FR-4基材，铺铜区域做了露锡处理，焊接排针时焊盘附着力足够，不会因为多次插拔出现焊盘脱落的问题，排针焊位旁丝印了清晰的引脚定义标识，接线时不需要额外查阅 datasheet 就能完成电源、地、通信引脚的对应连接，减少接线错误导致的屏幕烧毁风险。

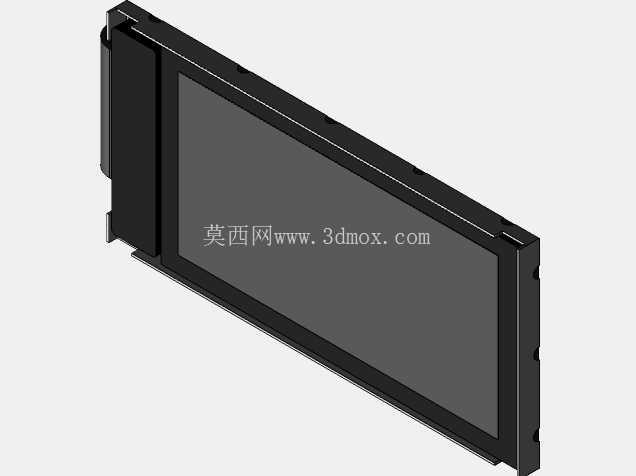

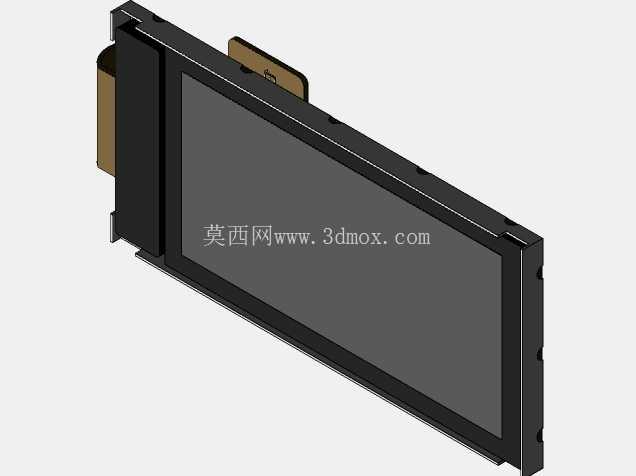

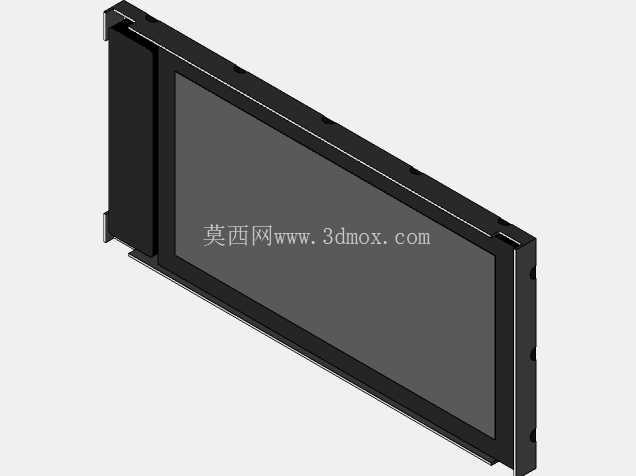

　　安装边界方面，板载直插版本的整体外形尺寸为27.5mm×27.0mm，四个固定孔的中心距为23.5mm×23.0mm，安装时需要在外壳内部预留至少29mm×28mm的平面安装空间，屏幕显示区域的中心与PCB中心基本重合，做外壳视窗开孔时可以直接以PCB外形为基准定位，视窗开孔尺寸建议设置为21mm×11mm，刚好覆盖屏幕的有效显示区域，同时遮挡屏幕边缘的非显示黑边，提升外观的整洁度；FPC软排线版本的屏幕本体尺寸为26.7mm×19.3mm，没有额外的安装孔，适合采用背胶粘贴的方式固定在设备外壳内侧，粘贴时需要注意避开FPC与屏幕绑定的区域，防止胶层渗入绑定点导致线路接触不良，软排线的弯折半径不能小于3mm，过度弯折会导致内部线路断裂，造成屏幕显示缺线、花屏等故障。

　　在电路兼容性设计上，模组支持3.3V标准电压供电，IO口电平也适配3.3V逻辑，直接连接5V逻辑的主控时需要在信号线上串联限流电阻，或者增加电平转换电路，避免高压信号击穿屏幕驱动芯片；电源引脚旁预留了0.1uF的滤波电容焊接位，用户如果遇到电源纹波较大导致的屏幕闪烁问题，可以自行焊接滤波电容改善供电稳定性，不需要额外修改主板电路。不同版本的模组虽然连接方式、安装结构有差异，但屏幕有效显示区域的尺寸、驱动逻辑、通信协议完全一致，开发阶段可以先用板载版本做功能验证，量产阶段再根据设备内部空间选择FPC版本缩小整体体积，软件代码不需要做大幅修改，能有效缩短产品的开发周期。
