1.28英寸COG封装OLED无源矩阵显示模组

　　这款1.28英寸规格的OLED显示模组，采用COG封装工艺搭配配套PCB载板设计，核心为128x64分辨率的无源矩阵OLED屏体，在嵌入式设备、小型工控终端、车载辅助显示、便携检测仪器等场景中有着广泛的适配空间。从实际工程选型角度看，这类小尺寸OLED模组不需要额外背光组件，自身像素点可独立发光，对比度远超同尺寸TFT液晶屏，在光线复杂的工业现场、暗光设备舱内都能清晰呈现显示内容，不会出现背光漏光、可视角度偏色的问题，适合用来展示设备运行状态参数、简易图标提示、短文本告警信息。

　　设计层面上，模组将OLED驱动芯片直接绑定在玻璃屏体上，通过柔性FPC排线连接到下方的PCB载板，载板四角预留了标准安装孔位，安装孔的位置、孔径都匹配通用小型显示模组的安装规范，不需要额外设计转接固定件，就能直接固定在设备面板或者主控板的预留位置上。PCB载板上集成了必要的电源滤波电容、电平匹配电路、排针接口，排针引脚的定义兼容主流SPI/IIC通信协议，工程师在做硬件适配时，只需要按照引脚定义连接主控的通信IO、电源引脚，就能快速完成驱动对接，不需要额外搭建外围驱动电路，能大幅缩短硬件开发的周期。

　　从安装边界来看，整个模组的总厚度控制在较低水平，屏体部分突出PCB载板的高度经过精准核算，不会和设备面板的透明视窗产生结构干涉，PCB载板的外形做了圆角处理，边缘没有突出的尖锐焊点，在紧凑的设备内部空间里布线时，不会刮伤周边的连接线束。屏体的有效显示区域居中布置，外围的黑边宽度均匀，在做设备面板开窗设计时，只需要按照有效显示区域尺寸预留视窗，配合薄型双面泡棉胶就能完成屏体和面板之间的防尘密封，不需要额外设计屏幕压框。

　　实际功能特性上，这款无源矩阵OLED的驱动功耗较低，在静态显示低复杂度内容时，工作电流远小于同尺寸的背光液晶屏，适合电池供电的便携检测设备使用，能有效延长设备的续航时间。屏体的响应速度在毫秒级，在显示动态切换的状态图标、滚动文本时，不会出现拖影模糊的问题，哪怕是快速刷新的参数数值，也能清晰识别。COG封装的结构让屏体和驱动芯片的连接可靠性更高，相比传统的COB封装模组，抗振动性能更好，在有一定振动的工业设备、车载移动设备上使用时，不会出现引脚虚接、显示花屏的故障。

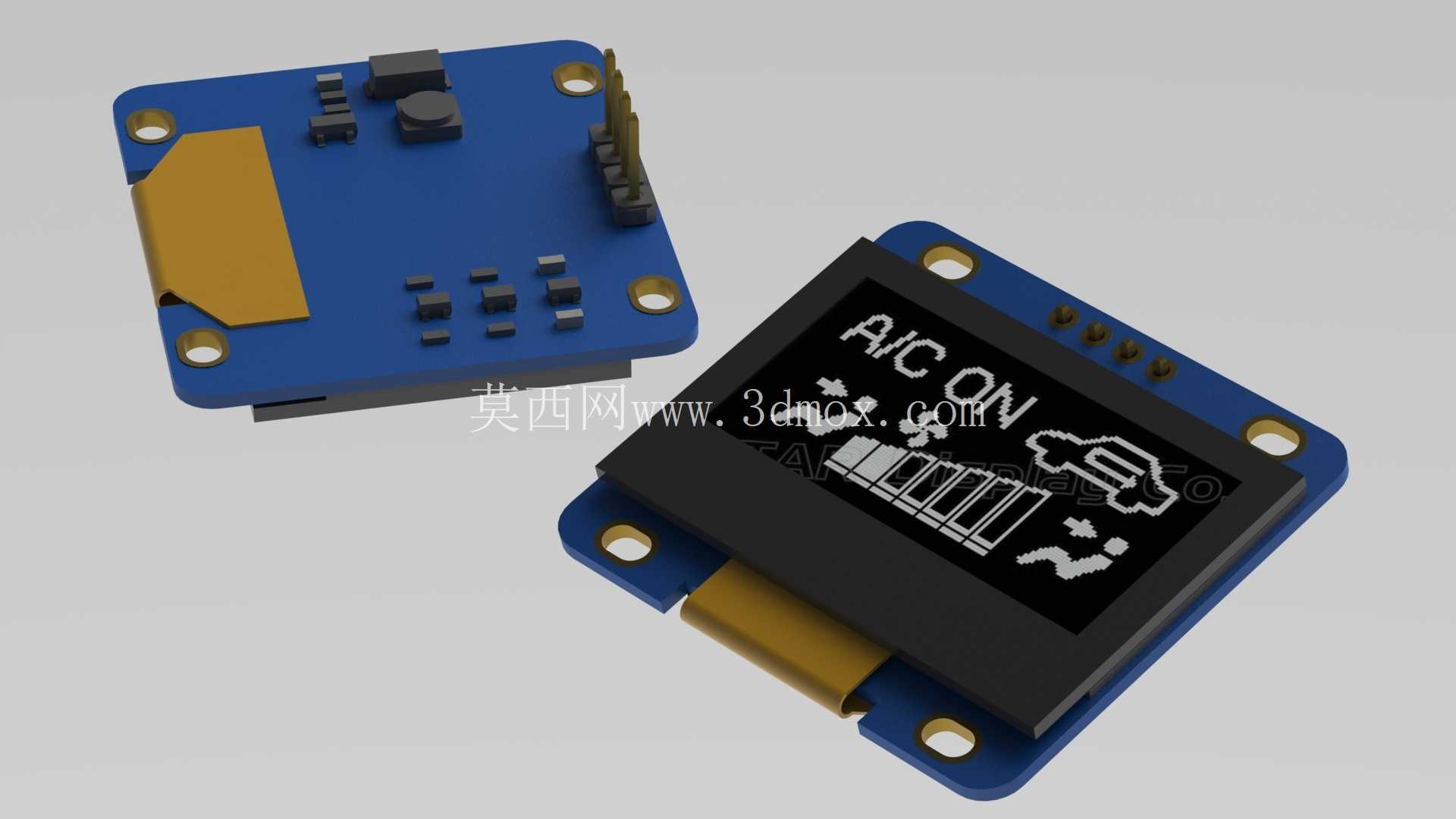

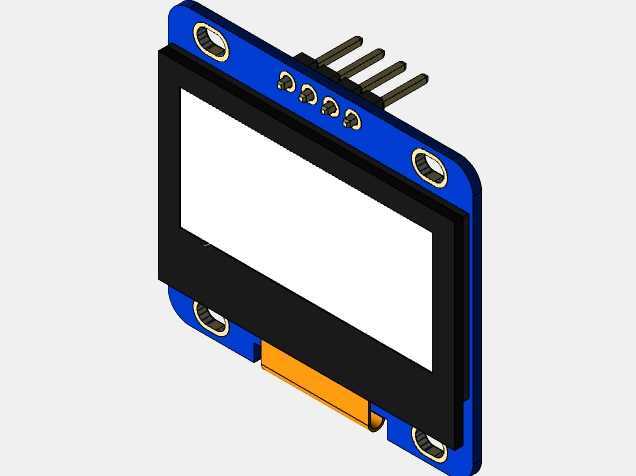

　　建模过程中，对模组的细节还原覆盖了实际生产的各个结构特征：PCB载板上的焊盘位置、贴片元件的布局、排针的引脚间距、FPC排线的弯折形态、屏体表面的像素阵列纹理都做了1:1的还原，甚至PCB板上的定位缺口、安装孔的沉台结构都和实物保持一致。在做设备整体结构装配校验时，可以直接将这个模型导入装配体，验证屏幕和设备外壳视窗的对位精度、排针和主控板插座的对接空间、PCB板和周边结构件的安全间隙，提前排查结构干涉问题，避免实际打样后出现安装不上、视窗偏移的问题。对于需要做设备外观渲染、人机交互界面演示的场景，这个模型也能准确呈现屏幕点亮后的显示效果，还原OLED屏幕高对比度的显示质感，让整体方案的展示效果更贴近真实成品的状态。

　　在不同行业的适配场景中，这款模组的结构兼容性很强：在小型温控器上使用时，可以直接替换同尺寸的段码屏，不需要改动原有外壳的安装结构，就能实现更丰富的图形化显示；在DIY便携检测设备中，紧凑的尺寸不会占用过多的内部空间，低功耗特性也适配电池供电的需求；在车载辅助显示模块中，宽温工作的特性可以适应车内高低温的工作环境，不会因为温度 extremes 出现显示异常。建模时也充分考虑了不同设计场景的使用需求，模型的各个结构部件都做了独立分层，工程师可以根据自己的设计需要，单独提取PCB载板模型修改接口定义，或者调整屏体的安装角度，适配不同的设备结构方案，不需要从零开始重建模型，能有效提升结构设计的效率。
