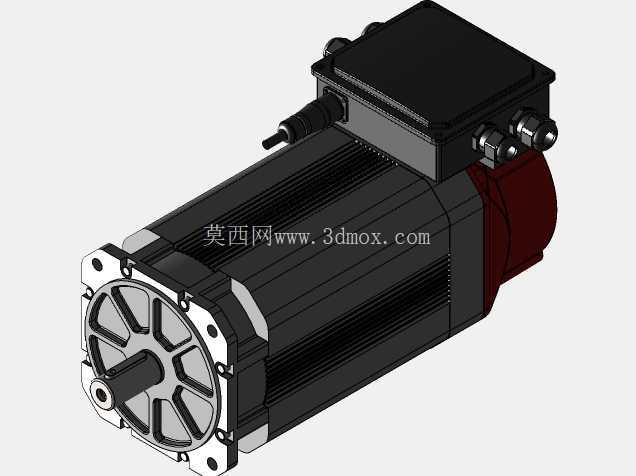

高速主轴伺服电机三维结构设计

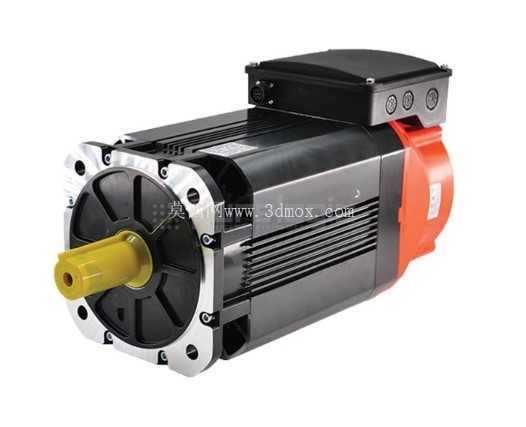

　　从功能特性来看，这款电机的机身散热结构做了针对性优化，外壳采用轴向密布的散热筋设计，筋条的高度、间距都经过热传导仿真校核，电机在额定转速下连续运行时，外壳温升能控制在绝缘等级允许的范围内，不需要额外加装外置冷却风机就能满足常规切削工况的散热需求，尾部的接线盒采用侧置式布局，接线端子的排布预留了足够的线缆弯折空间，动力线、编码器线的进线口做了密封结构设计，能阻挡加工现场的切削液、金属碎屑进入接线腔，避免出现线路短路故障。这款主轴伺服电机的三维结构，完全围绕金属切削加工场景的实际工况搭建，在做结构建模时最先敲定的是输出轴的安装配合尺寸，前端法兰采用标准方形安装止口，输出轴为带中心孔的实心轴结构，轴伸长度、键槽尺寸都匹配常见的数控车床、加工中心主轴传动连接要求，安装法兰的螺栓孔位做了等距均布设计，能直接适配多数机床主轴箱的安装基面，不需要额外做转接板加工，减少现场安装的调整工作量。

　　在建模过程中，电机的定子、转子装配间隙严格按照伺服电机的设计公差要求设定，前端轴承位的配合尺寸、后端编码器的安装定位面都做了精确的结构还原，尾部的抱闸模块结构也完整呈现，能直观看到抱闸摩擦片的动作空间、安装固定方式，方便做整机传动链的干涉检查。实际应用中，这款电机主要适配数控铣床、精雕机、数控车床的主轴驱动单元，高转速区间的扭矩输出特性匹配有色金属、钢材的高速精加工需求，额定功率下的运行转速能覆盖多数常规零件的切削线速度要求，不需要搭配复杂的机械变速结构就能直接带动刀具完成铣削、车削加工。

　　建模时特意还原了电机机身的各部位安装基准，前端法兰的端面跳动基准、输出轴的同轴度基准都在模型里做了隐含的结构体现，方便结构工程师在做整机布局时直接调用模型做装配校验，检查电机与主轴箱、传动带轮或者直连联轴器的配合间隙，避免实际装配时出现干涉问题。电机的整体重量分布也在模型里做了质量属性匹配，重心位置靠近安装法兰一侧，安装后能减少主轴箱的悬臂负载，降低机床运行时的振动幅度，提升加工表面的光洁度。接线盒的位置设计避开了机床常用的走刀路径区域，安装后不会和机床的防护门、排屑装置产生位置冲突，机身的吊环安装孔位也做了结构还原，方便设备组装时的吊装作业。

　　从设计思路上，这款电机的结构完全服务于工业加工场景的可靠性需求，没有多余的装饰性结构，所有外部结构要么是散热功能需求，要么是安装、防护的功能需求，后端的编码器防护壳采用密封式结构，能阻挡加工现场的油雾进入编码器内部，保障位置反馈的精度稳定性，输出轴的油封安装位也做了精确的尺寸还原，能适配标准规格的骨架油封，防止电机内部的润滑脂泄漏，同时阻挡外部的切削液、粉尘进入电机轴承腔。
