锥筒式塑料集线结构件设计

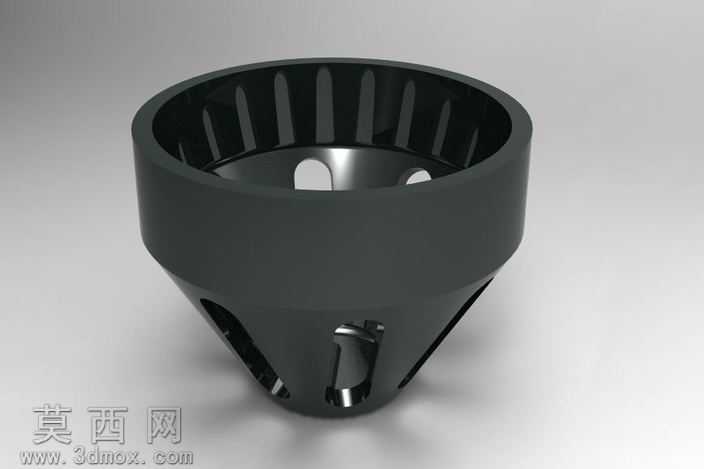

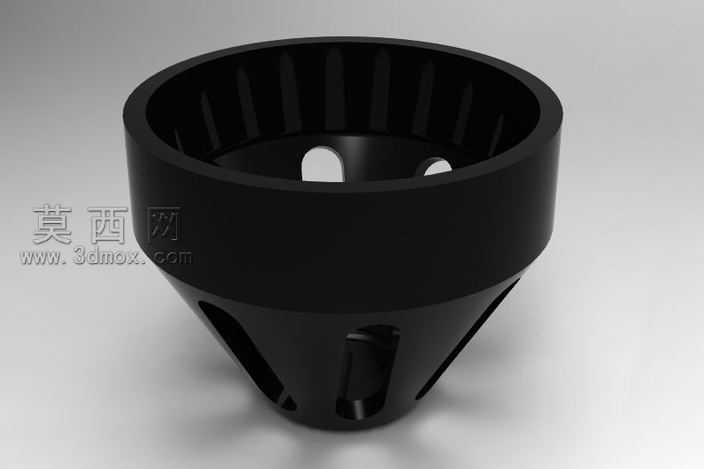

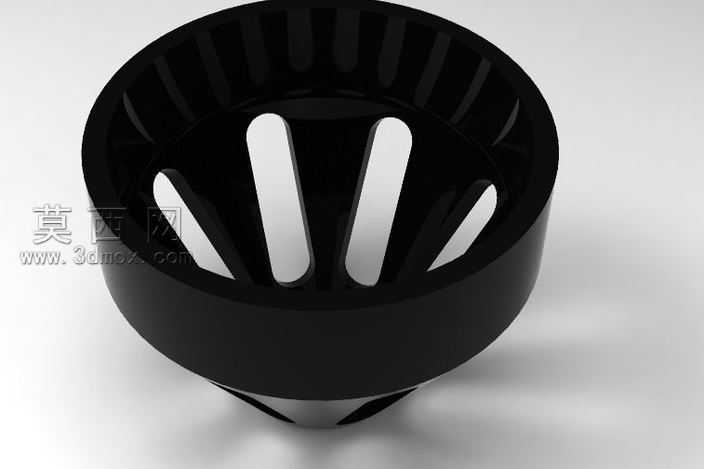

该塑料集线器采用三维参数化建模完成整体结构设计，建模阶段先通过草绘绘制上下端圆形轮廓，上端为大直径敞口结构，下端收窄为小直径锥底，使用放样命令生成主体锥筒曲面，再对曲面进行加厚处理得到基础壳体，壳体厚度均匀适配注塑成型工艺要求，避免出现壁厚不均导致的缩痕、翘曲等成型缺陷。内壁沿周向均匀排布竖向导流筋条，筋条与壳体一体建模成型，既可以提升整体结构的刚性，减少薄壁壳体受力形变的概率，也能够对内部穿过的线路起到导向梳理的作用，避免线路缠绕杂乱。锥面侧壁开设多组异形镂空槽位，建模时通过投影草绘将槽位轮廓映射到锥面上，再使用拉伸切除命令完成结构去除，镂空设计一方面可以减轻整体零件重量，降低塑料原料的使用成本，另一方面能够提升内部空间的通风散热效果，避免线路聚集产生的热量无法散出，同时镂空槽位也可作为线路的分路出口，方便不同方向的线路引出排布。下端中心位置设置卡扣式固定结构，通过拉伸、倒圆角等命令完成细节建模，卡扣结构带有导向斜面，安装时可快速对位卡合，无需额外紧固件即可完成与配套基座的固定，装配效率更高。渲染阶段赋予零件哑光深灰色塑料材质，调整材质的粗糙度、反光度参数模拟真实注塑ABS塑料的质感，添加柔和的环境光与定向补光，突出结构的轮廓层次与筋条、镂空处的光影细节，清晰展现各部分的结构特征。整体设计遵循简约实用的思路，在满足集线梳理功能的前提下，尽可能简化结构造型，减少不必要的复杂特征，既降低了建模与后续开模的难度，也让零件整体外观简洁利落，适配多种工业设备内部的布线场景使用。
