轴承清洗输送一体化工业设备结构设计

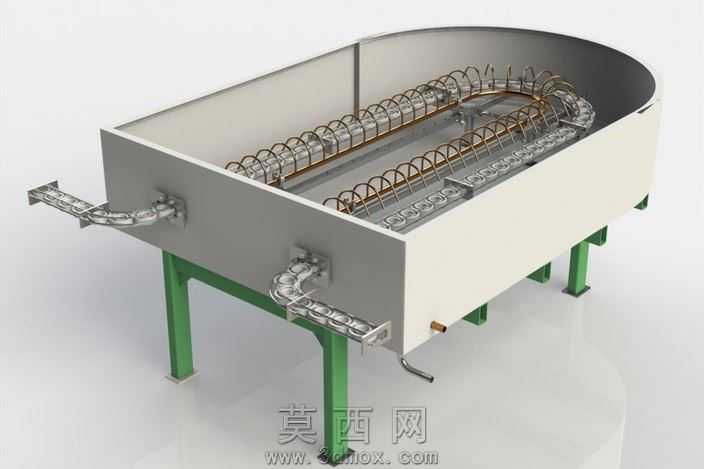

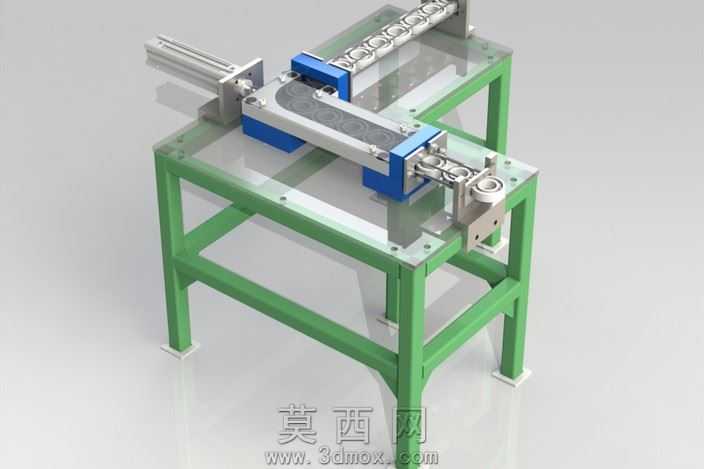

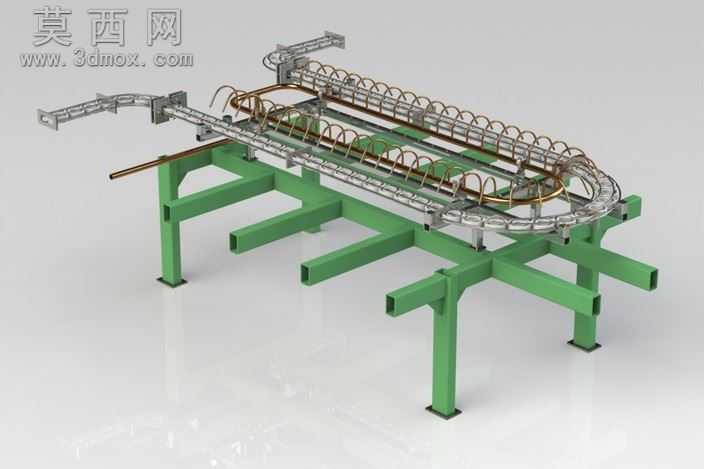

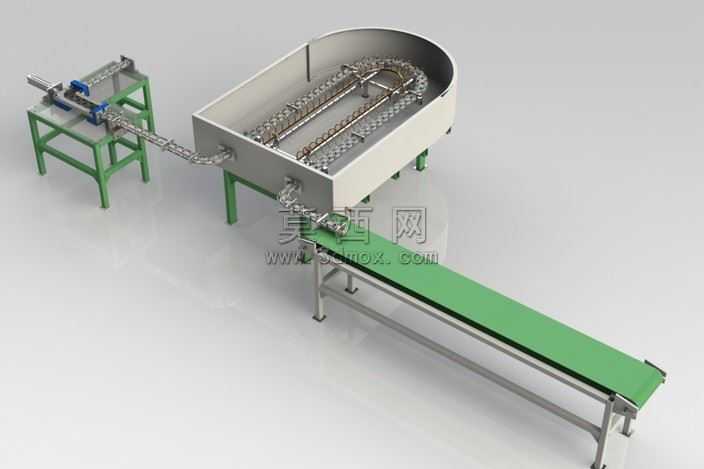

本作品为轴承清洗输送一体化工业设备的三维建模设计，整体采用模块化设计思路，将上料定位机构、环形清洗舱、皮带输送机构三大核心功能单元整合为完整的作业流水线，适配轴承类零件加工后的批量清洗转运工序。建模过程中严格遵循机械设计规范，对各部件的装配关系、运动干涉情况做了完整校验，所有结构件的尺寸比例均参考工业实际生产设备参数设定，保证模型具备实际生产参考价值。材质渲染层面，设备支撑框架采用哑光绿色工业漆材质，还原车间设备的真实涂装质感；输送皮带采用哑光深绿色橡胶材质，表面添加细微的颗粒纹理模拟真实皮带的防滑属性；清洗舱主体采用磨砂不锈钢材质，通过调整金属粗糙度参数体现工业不锈钢板材的哑光金属质感，传动链条、定位夹具等金属加工件采用亮面镀铬材质，区分不同部件的材质属性差异；上料工作台的操作台面采用金属镀锌板材质，细节处添加轻微的使用磨损纹理提升模型真实感。结构设计上，左侧上料单元设置带导轨的定位推送机构，可将待清洗轴承精准送入清洗舱入口；中部环形清洗舱内部排布多组传动链条与定位卡槽，可带动轴承在舱内完成环形轨迹移动，预留的喷淋安装位可适配不同清洗工艺需求；右侧倾斜皮带输送机构可将清洗完成的轴承平稳输出至下一工序，支撑腿高度可调节的结构设计也在模型中完整体现，支脚处的调节螺母、固定螺栓等细节均做了精细化建模，没有遗漏标准件的结构特征。整体模型装配逻辑清晰，各运动部件的连接关系明确，既可以作为非标自动化设备设计的参考方案，也可用于工业场景动画制作、生产流程演示等场景，完整还原了轴承清洗工序从进料到出料的全流程设备布局。
