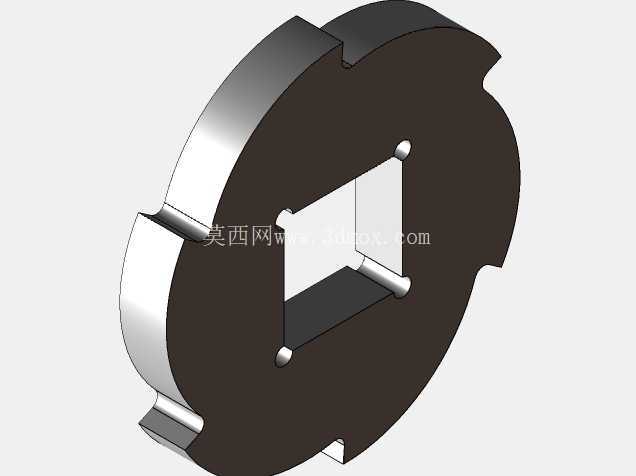

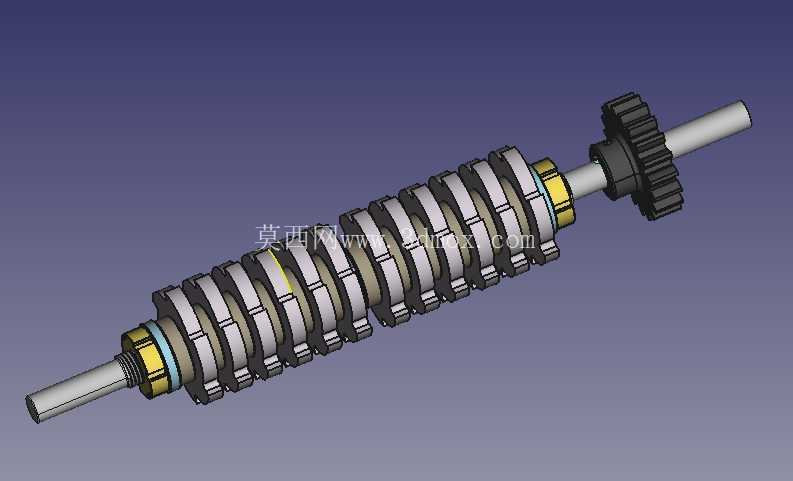

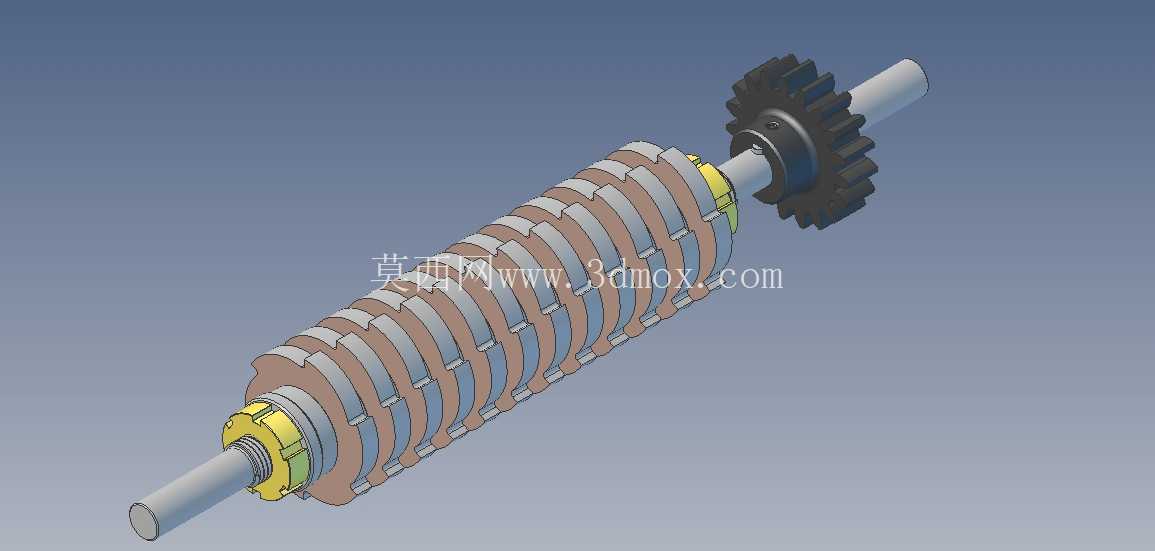

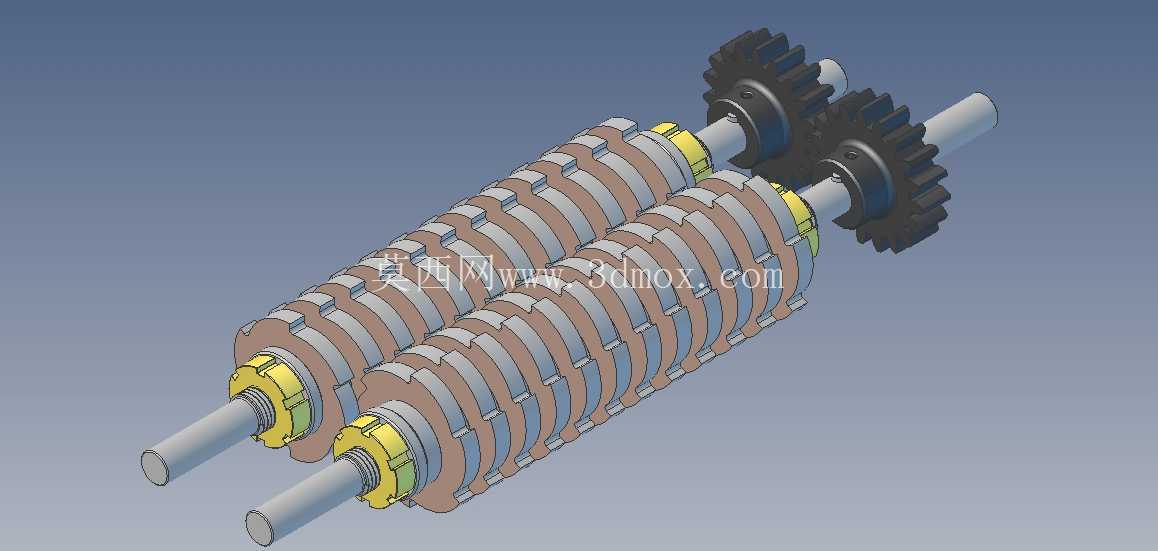

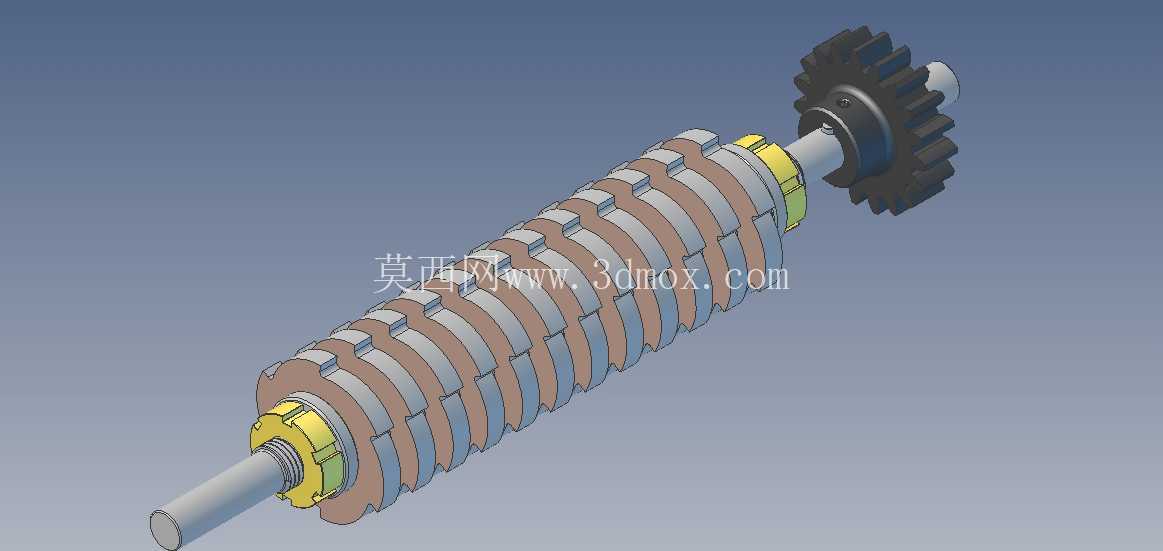

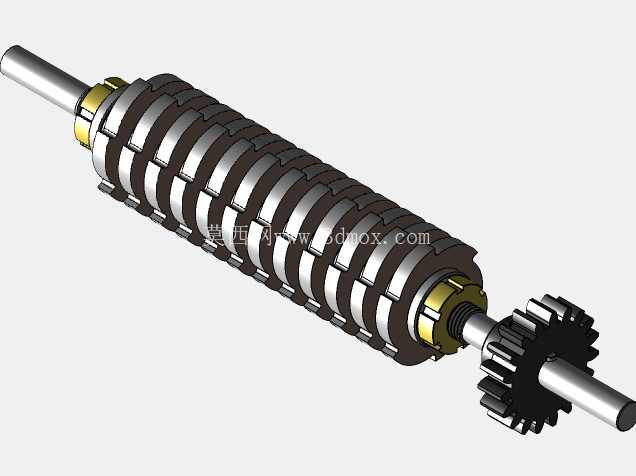

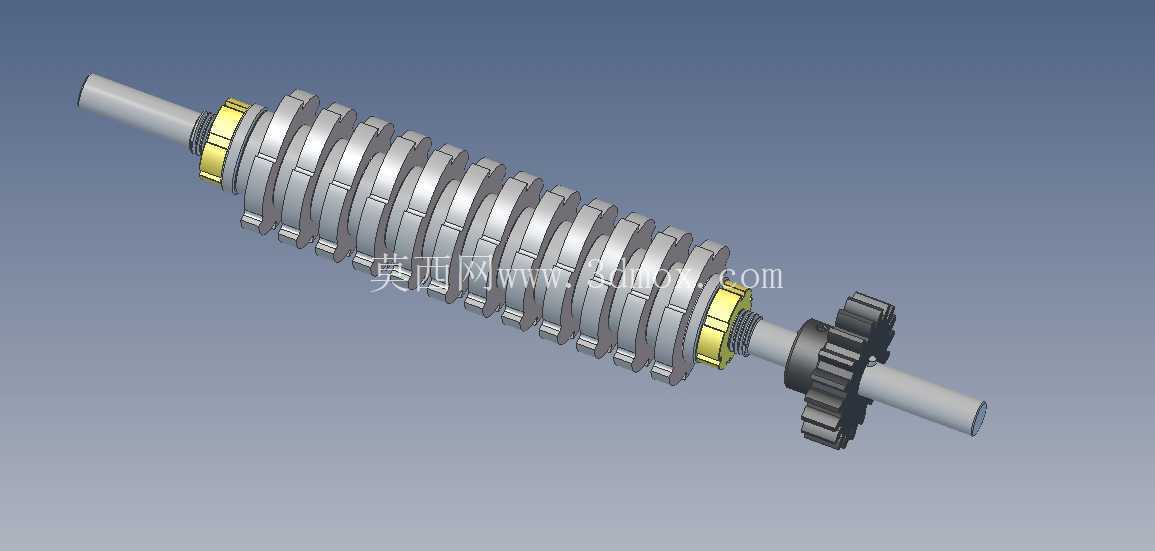

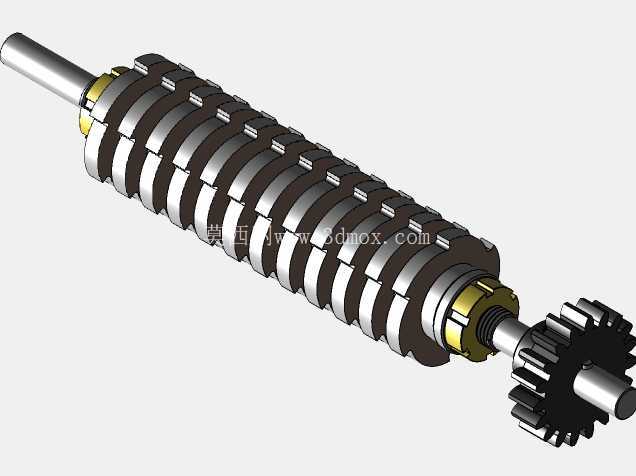

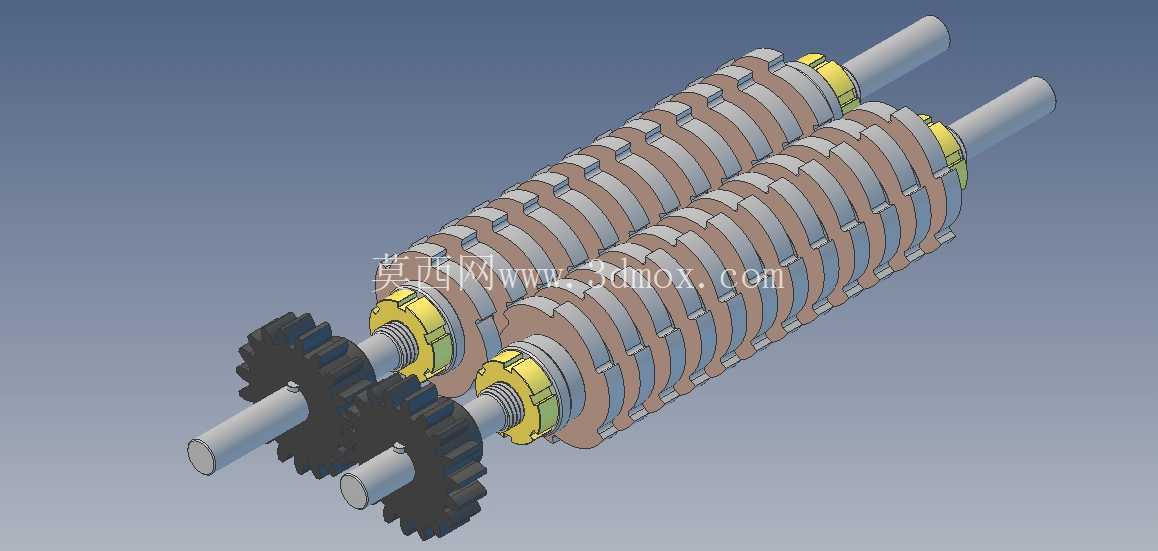

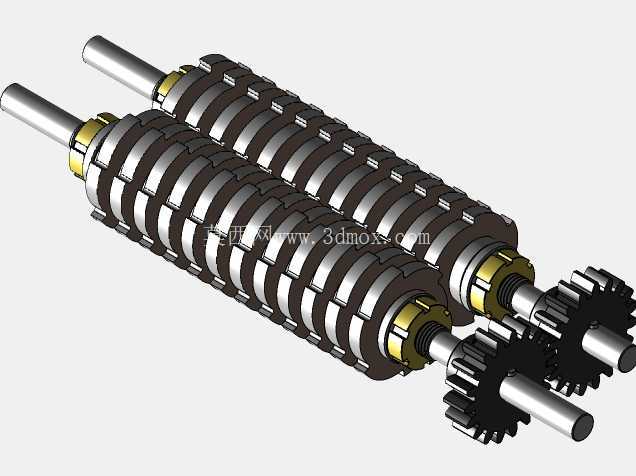

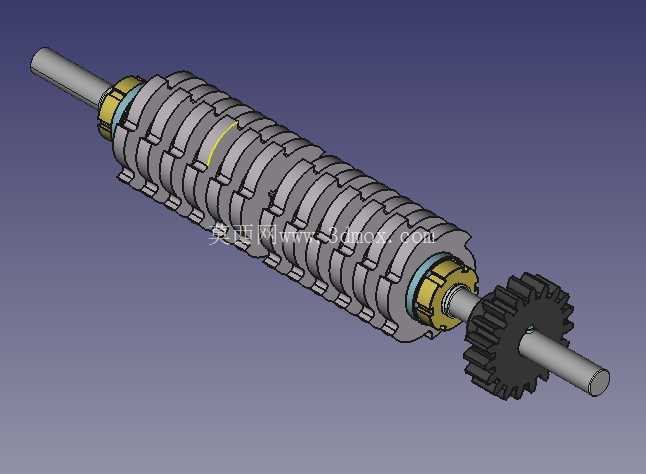

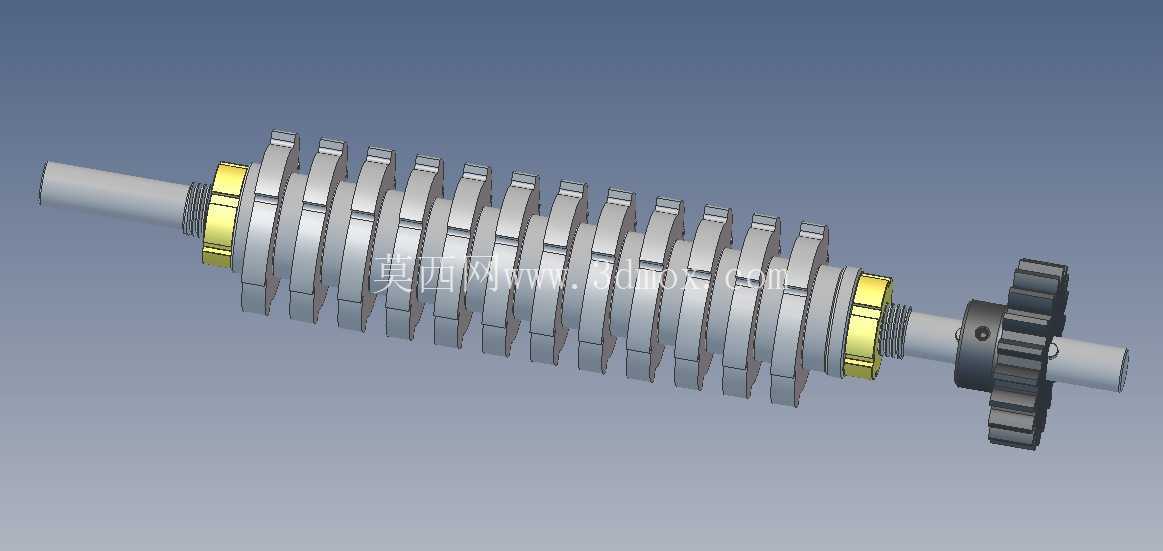

这套双轴对辊式粉碎转子,是小型干式物料粉碎设备的核心执行部件,目前在桌面级碎纸机、小型工业边角料粉碎设备、实验室样品粉碎装置中都有广泛适配场景,核心作用是通过两根平行轴上交错排布的刀具,对进入粉碎腔的物料进行剪切、撕扯、挤压,将片状、条状的待粉碎物料破碎为符合尺寸要求的碎段,避免完整物料泄露信息或者占用过多收纳空间。从结构设计逻辑来看,整套转子采用对称平行双轴布局,两根轴的轴端通过啮合的直齿轮实现反向同步转动,不需要额外增加同步带或者复杂的传动链,传动效率更高,同时齿轮布置在转子腔体外侧,通过端盖密封后可以避免粉碎产生的碎屑进入齿轮啮合区,减少传动件的磨损,延长维护周期。每根轴上的粉碎刀盘采用间隔叠装的方式装配,相邻刀盘之间通过定距套保证轴向间距,两根轴的刀盘在径向方向交错嵌合,当轴转动时,相邻轴上的刀盘刃口会形成动态剪切副,不管是进入腔体的纸张、薄塑料片还是轻薄的纸质包装材料,都会被交错的刃口咬住并持续剪切,不会出现物料在腔体内打滑空转的情况。刀盘与轴的配合采用平键周向定位,保证扭矩传递的可靠性,同时叠装式的刀盘结构也方便后期维护,当个别刀盘刃口出现磨损时,只需要拆解对应位置的紧固件更换单块刀盘即可,不需要整根轴报废,大幅降低后期运维成本。

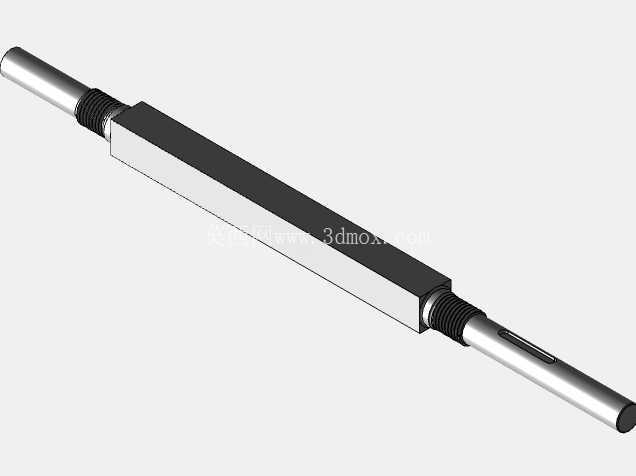

轴体两端设计有台阶式轴颈,用来装配滚动轴承与轴端密封件,轴承位的直径与刀盘安装位的直径形成台阶差,既可以对叠装的刀盘组进行轴向定位,也能承受粉碎作业过程中产生的径向载荷,避免轴体在长期交变载荷下出现弯曲变形。轴端的黄色密封端盖采用嵌套式结构,卡在腔体侧壁的安装槽内,既可以阻挡腔体内的碎屑向外泄漏,也能防止外部的灰尘进入轴承位置,保证轴承润滑脂的清洁度。从安装边界来看,两根轴的中心距是根据刀盘的啮合深度确定的,设计时需要保证刀盘交错时的侧隙在0.1mm到0.3mm之间,侧隙过大会导致剪切时物料卡滞,剪切不彻底,侧隙过小则会出现刀盘干涉摩擦,导致转动阻力增大,能耗升高甚至出现卡轴问题。
轴的外伸端长度需要匹配传动齿轮与驱动电机的连接尺寸,安装时需要保证两根轴的平行度公差在0.05mm以内,否则会导致齿轮啮合偏载,刀盘磨损不均匀。刀盘的刃口采用斜向布置,相比直刃结构,斜刃在剪切时是渐进式切入物料,冲击载荷更小,运转时的噪音也更低,同时刃口的硬度需要做局部淬火处理,保证长期剪切纸质、薄塑料物料时不会快速卷刃。在实际应用场景中,这类转子如果配套在桌面办公碎纸机上,通常匹配小功率直流电机,单次可以处理8到12张A4纸,粉碎后的纸屑尺寸在2mm到5mm之间,满足常规的信息销毁要求;如果配套在小型工业边角料粉碎机上,则可以通过加大刀盘厚度、提升轴径的方式,适配薄塑料片、纸质包装边角料的粉碎作业,粉碎后的物料可以直接进入回收环节。
整套转子的装配逻辑是先将定距套与刀盘按照顺序叠装在轴上,通过轴端锁紧螺母将整组刀盘压紧,保证刀盘之间没有轴向窜动,之后将轴承压装到两端轴颈位置,再整体装入粉碎腔体的侧壁轴承座内,最后装配传动齿轮,调整齿轮啮合侧隙符合要求后,转动轴体检查是否有卡滞、干涉的情况,确认转动顺畅后再安装外侧的密封端盖。设计过程中需要对轴的刚度进行校核,因为粉碎过程中如果有较硬的异物进入腔体,会产生瞬时的冲击载荷,轴的刚度不足会导致弯曲变形,进而出现刀盘碰撞、齿轮卡滞的问题,通常这类小型转子的轴采用45号钢调质处理,既可以保证足够的强度与刚度,也具备较好的加工性能。刀盘的材质通常采用合金工具钢冲压成型,刃口部位做高频淬火处理,硬度达到HRC55-60,保证刃口的耐磨性,同时刀盘的内孔与轴的配合采用H7/k6的过渡配合,既可以保证周向定位的可靠性,也方便后期拆解更换。
