烘干机配套离心式干燥风机结构设计

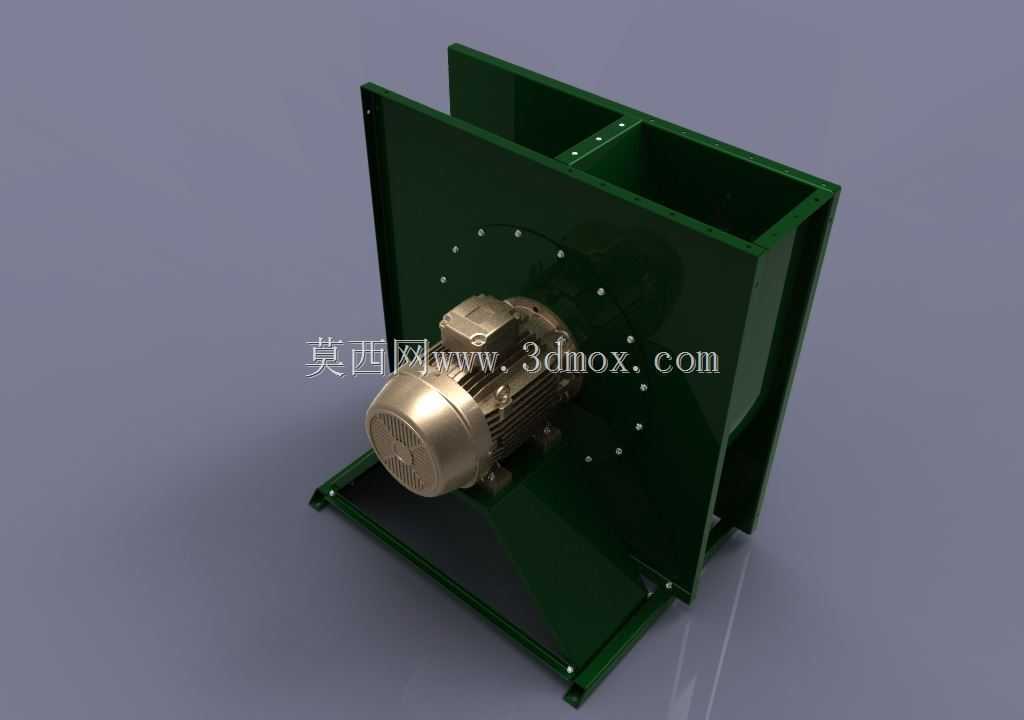

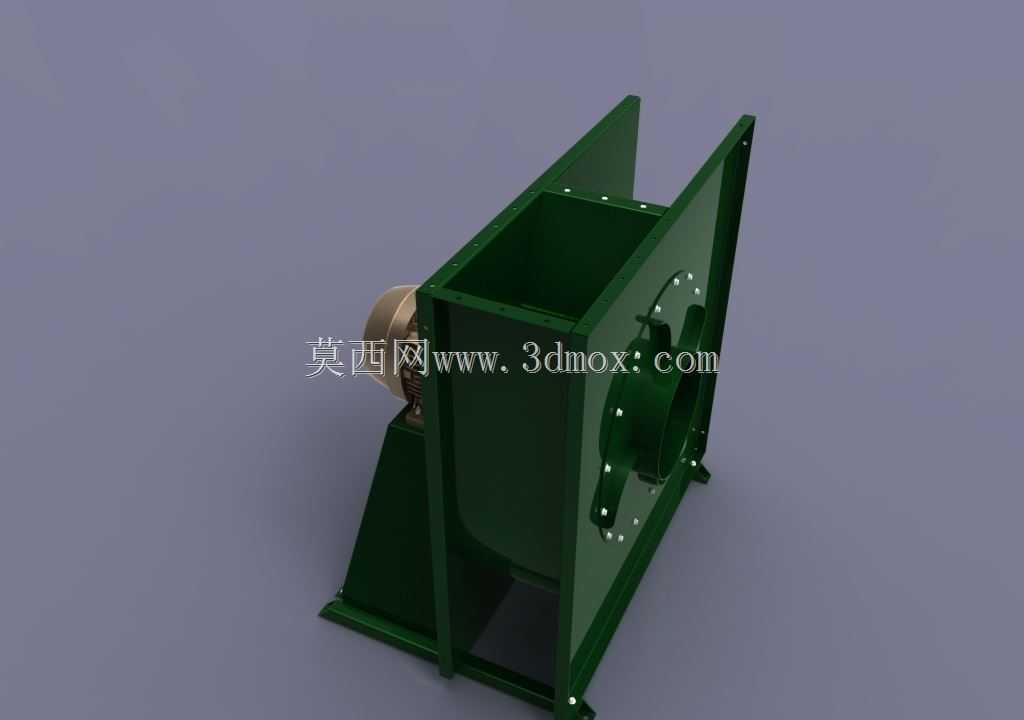

　　这款风机主要面向工业烘干工序的配套送风需求，常见应用在农产品烘干、工业物料脱水、涂装线烘干段、食品加工烘干线这类需要稳定热风输送的场景，区别于普通通风风机，它需要适配烘干工况下的温湿度环境，既要保证足够的风压克服烘干腔室、风道的阻力，还要兼顾长时间连续运行的结构稳定性，避免因热胀冷缩出现壳体变形、叶轮剐蹭的问题。从结构设计来看，整体采用方箱式壳体布局，进风口与出风口采用直角转向的离心式风道设计，这种结构的优势在于可以直接贴装在烘干设备的侧壁上，不需要额外做风道转向的转接件，安装时只需要将出风口对接烘干腔的进风接口，底部支架通过膨胀螺栓固定在设备基础或者机架平台上即可，能大幅减少现场安装的风道施工量。壳体部分采用厚钢板折弯焊接成型，

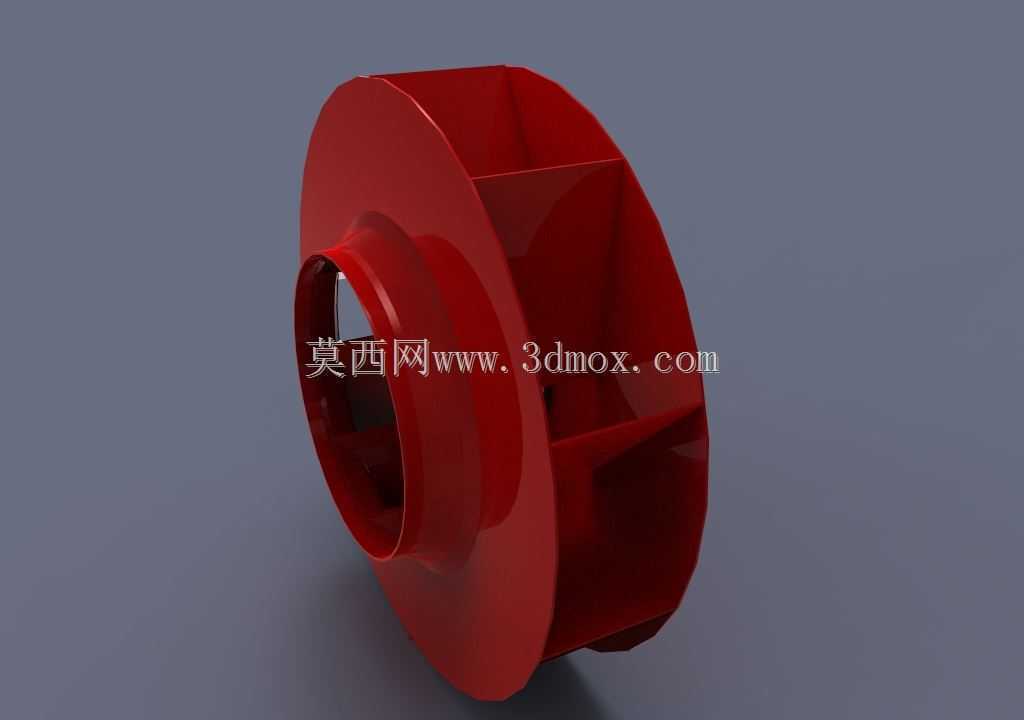

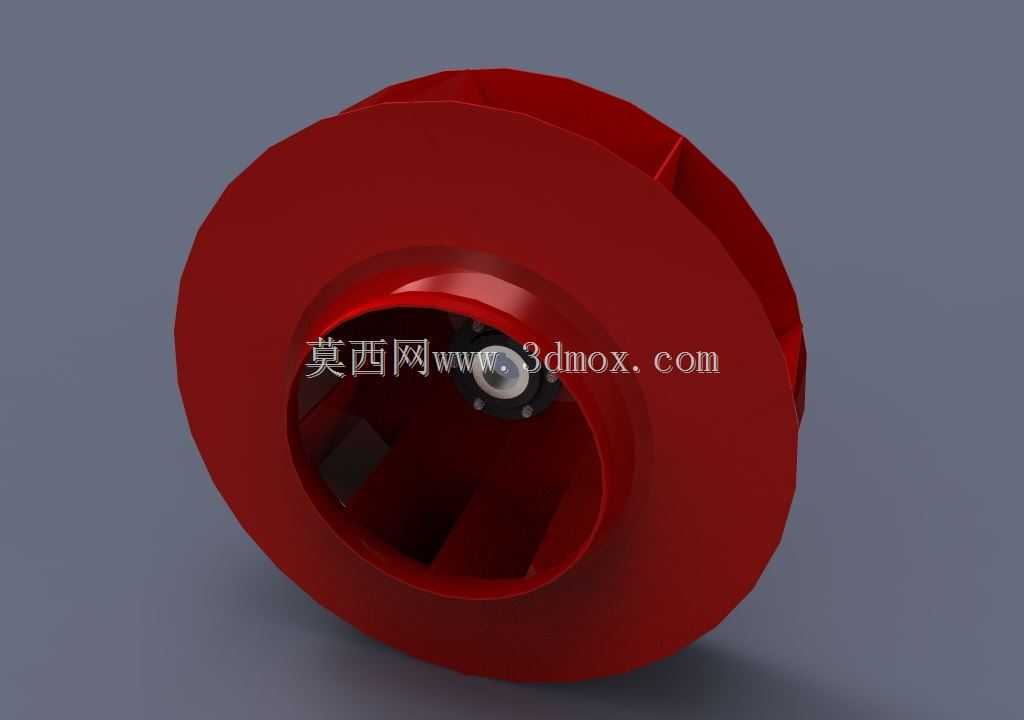

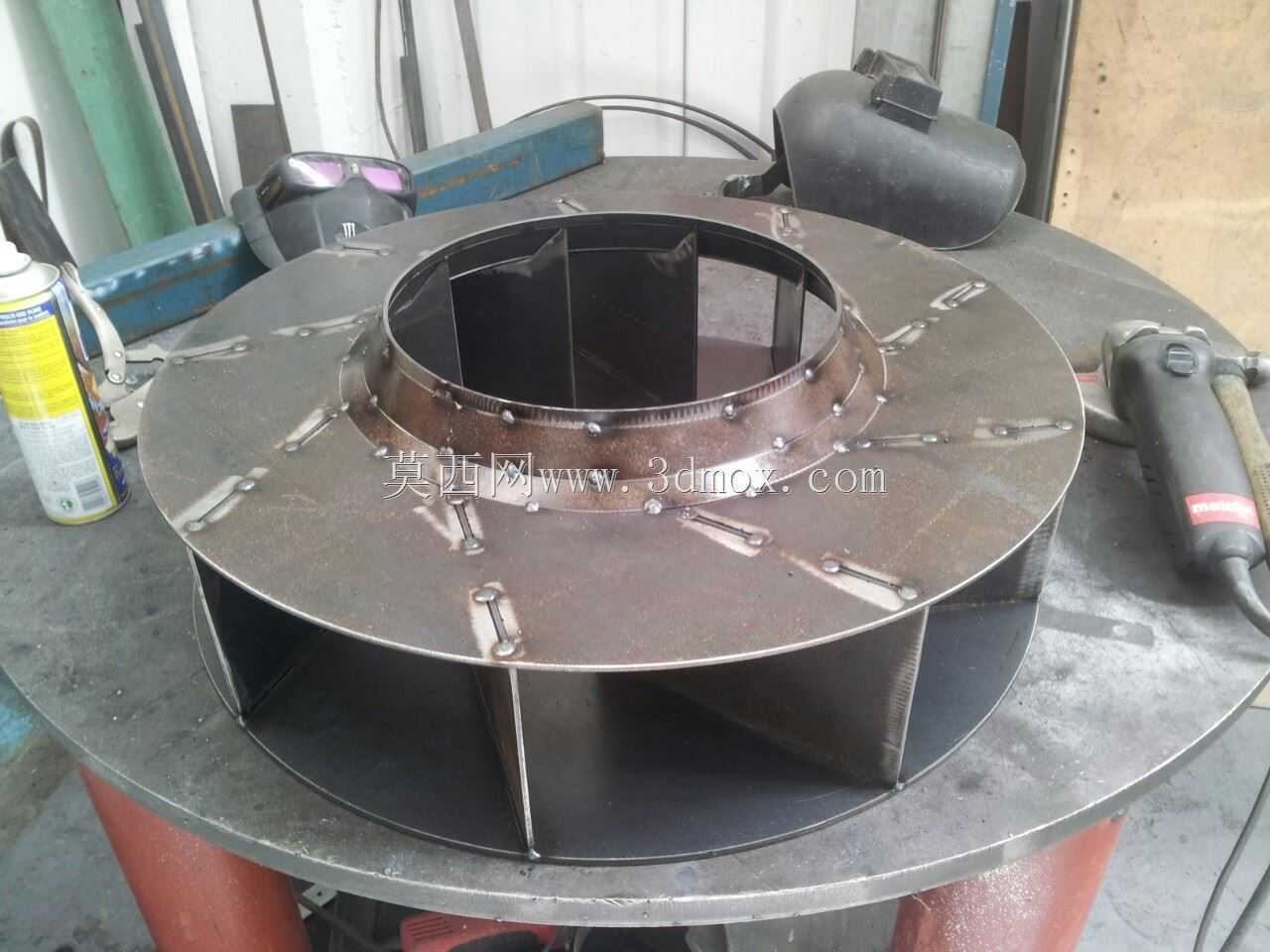

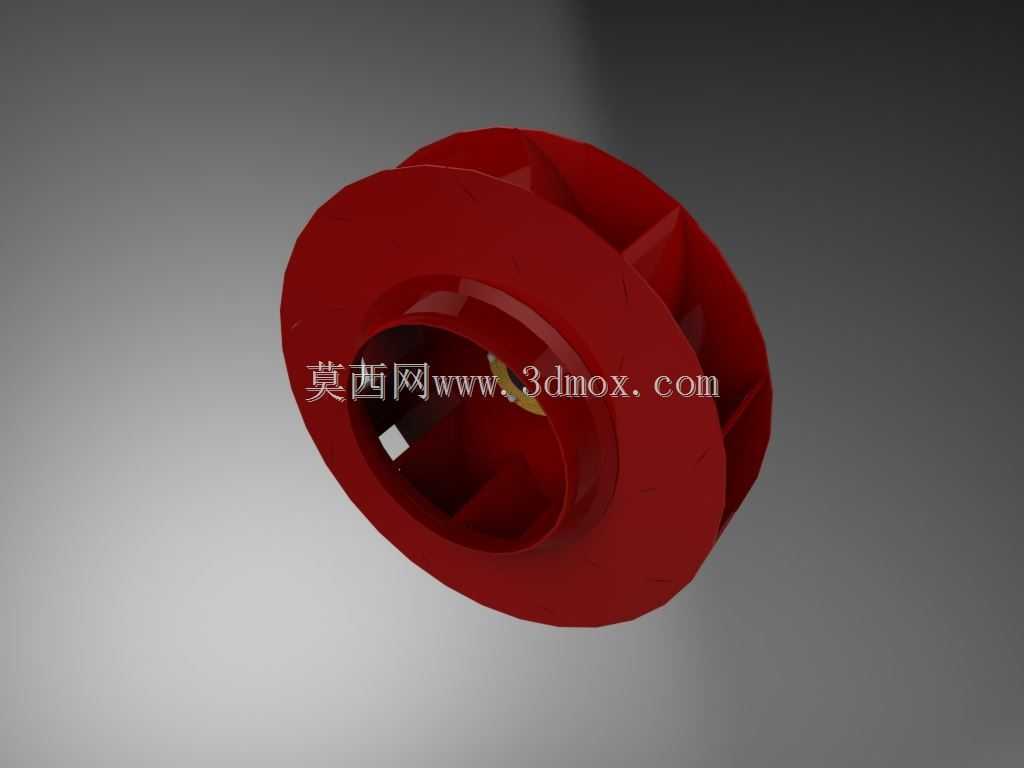

　　内壁做圆弧过渡处理，避免直角区域出现气流涡旋造成的风压损失，壳体与电机连接的法兰面做了精加工处理，保证装配后电机轴与壳体中心的同轴度，减少运行时的振动传递；叶轮部分采用后向式叶片设计，相比前向叶片，后向叶轮的效率更高，运行噪音更低，在相同风量风压参数下电机的负载更小，适合长时间连续运行的烘干工况，叶片与轮毂的连接采用满焊结构，做动平衡校正，保证运行转速下的振动值控制在工业设备允许的范围内。设计过程中优先考虑了参数化建模的逻辑，将叶轮直径、壳体宽度、出风口尺寸、电机安装座的位置都设置为可驱动的参数变量，当需要适配不同烘干产能的设备时，只需要调整对应参数就能快速生成同系列不同规格的风机模型，不需要重新从零开始绘制结构，

　　比如当烘干腔的容积增大需要更高风量时，只需要调整叶轮直径与壳体宽度的参数，同步更新电机安装座的位置匹配对应功率的电机尺寸，就能快速完成新规格的设计，大幅缩短同系列产品的开发周期。安装边界方面，这款风机的底部支架预留了长条形的安装孔位，可以适配一定范围内的安装孔距偏差，降低现场安装时的基础施工精度要求；出风口的法兰采用标准矩形法兰设计，孔位尺寸匹配常规工业通风风道的连接标准，可以直接对接帆布软连接或者金属风道，不需要额外制作转接法兰；电机部分采用外置式安装，电机主体处于壳体外侧的常温环境中，避免烘干热风直接吹拂电机造成电机过热，延长电机的使用寿命，同时电机与叶轮的连接采用直联结构，省去了皮带传动的张紧结构，减少了后期维护的工作量，

　　不需要定期调整皮带张紧度、更换磨损的皮带。在实际工况适配中，壳体的外表面可以根据需求加装保温层，减少热风在风机段的热量损失，提升烘干系统的整体热效率；进风口位置可以按需加装防护网或者过滤装置，避免大颗粒杂物被吸入风机造成叶轮损坏，适配不同洁净度要求的烘干场景，比如食品类物料烘干时可以在进风口加装初效过滤段，避免粉尘杂质进入烘干腔污染物料。整体结构没有多余的复杂构件，所有钣金件都采用常规折弯工艺即可加工，焊接量小，加工难度低，适合批量生产，同时结构的刚性足够，在常规工业厂房的安装环境下，不需要额外做加强框架就能保证运行时的结构稳定性，不会出现壳体共振产生的异常噪音。
