特雷克斯TA40矿用自卸车储水箱结构设计

　　在非公路矿用自卸车的作业场景中，冷却系统的储水部件是保障设备长时间高负荷运转的核心辅件之一，特雷克斯TA40作为额定载重40吨级的铰接式矿用自卸车，常年在扬尘大、温差波动剧烈、路面颠簸冲击强的露天矿区、水利基建工地作业，其储水箱不仅要承担发动机冷却循环的补液、膨胀缓冲功能，还要兼顾制动系统降温喷淋、作业面简易降尘的供水需求，对结构强度、安装适配性、流体流通效率都有极高要求。

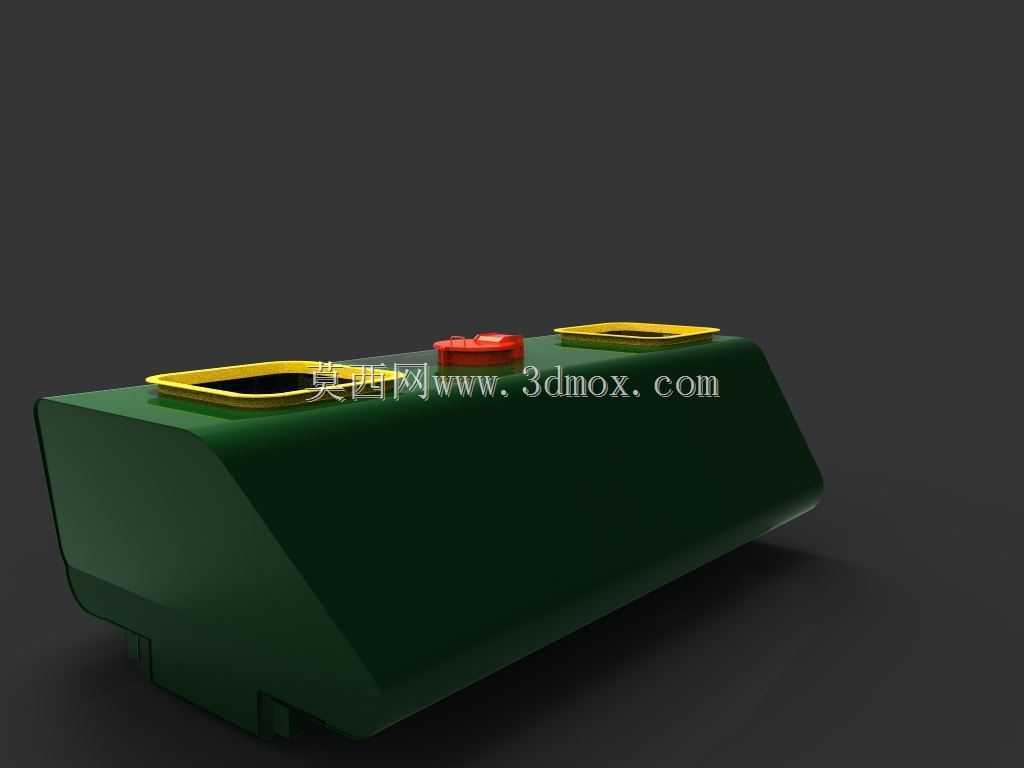

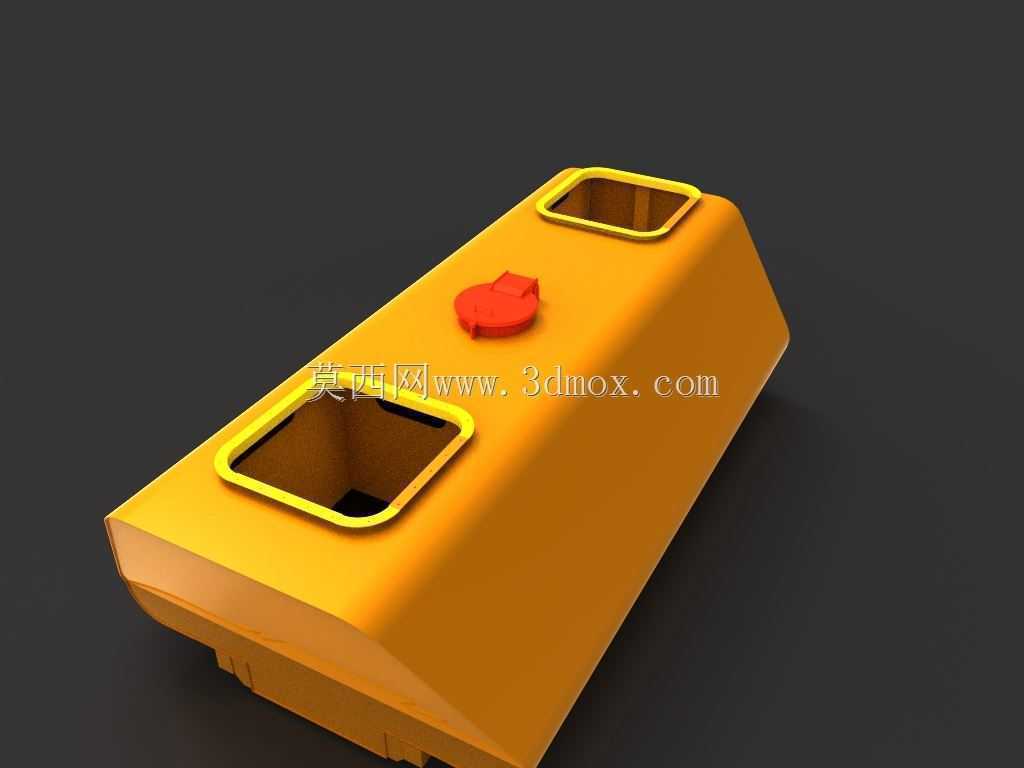

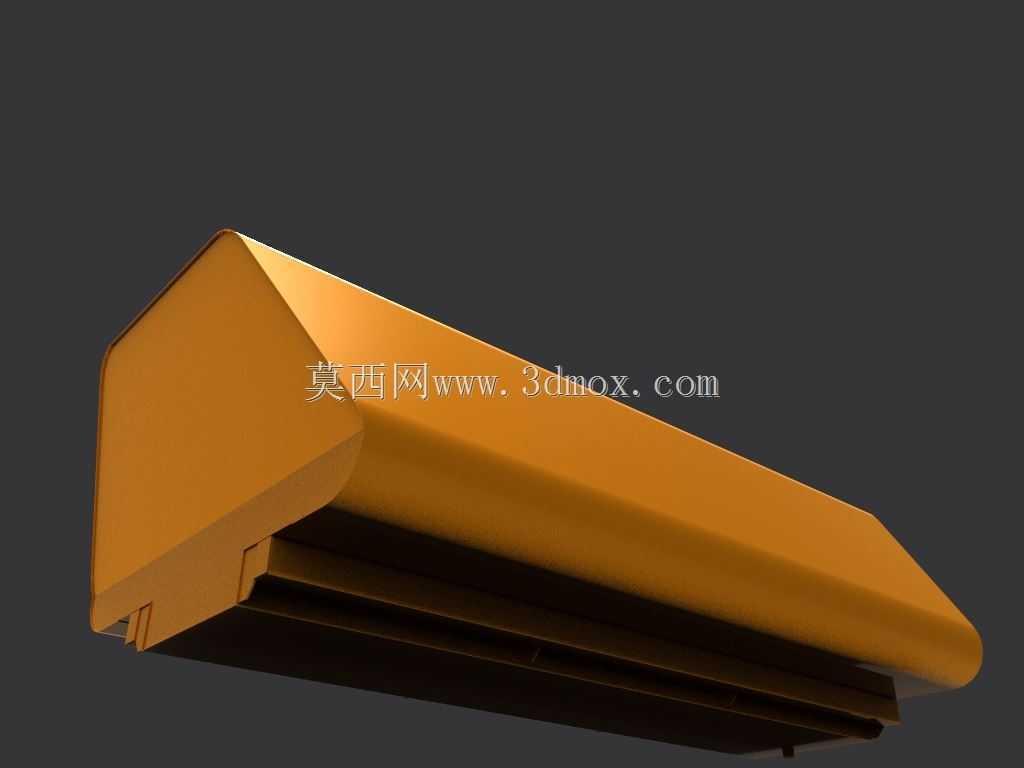

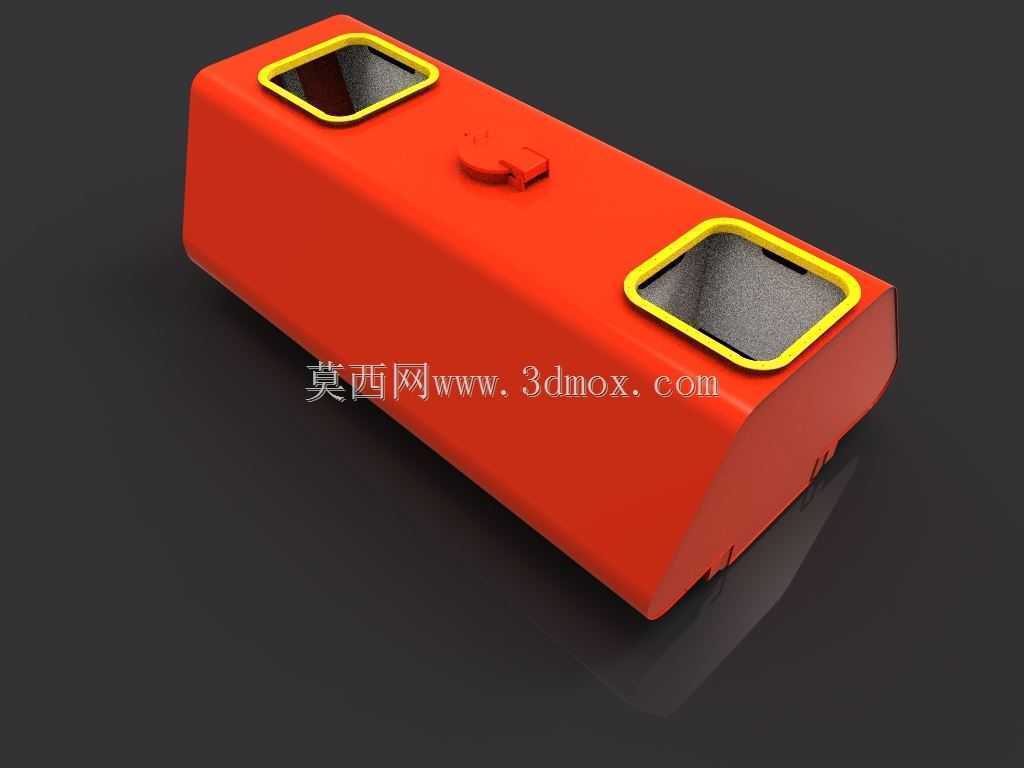

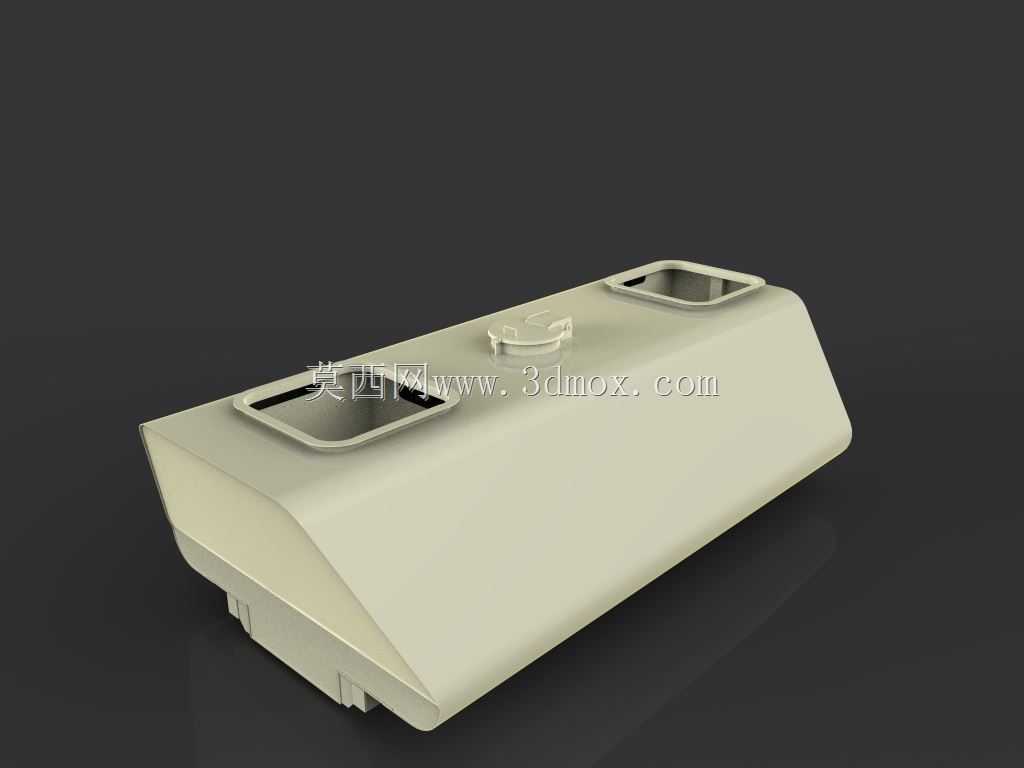

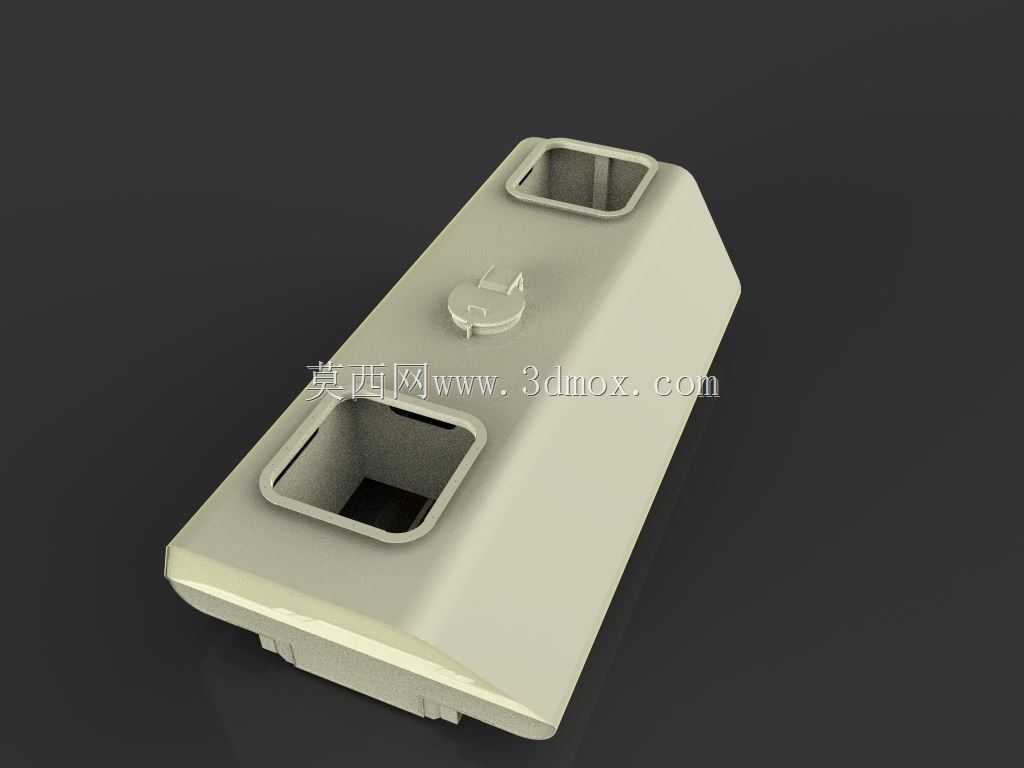

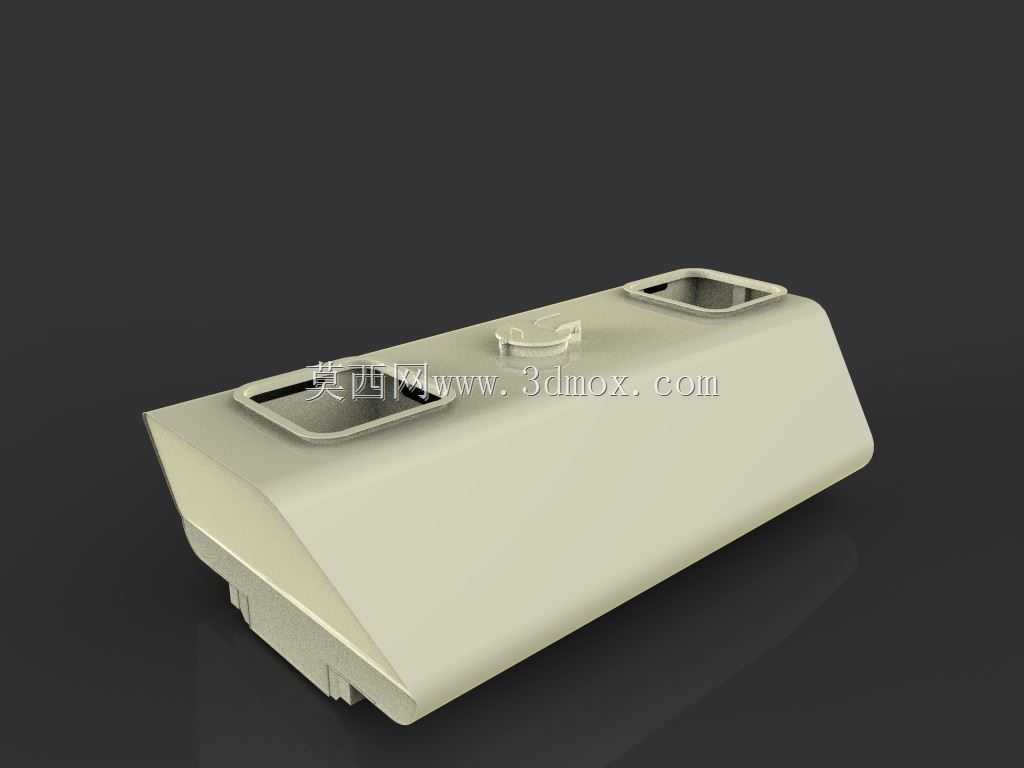

　　这款储水箱的整体外形采用带拔模斜度的长方体构型，主体壁厚根据矿区振动工况做了梯度设计，安装贴合面匹配TA40车架右侧的预留安装位，整体安装边界完全贴合原车车架的安装孔位分布，无需对原车结构做打孔、焊接改装，底部设置的三个定位卡扣与车架上的安装支座精准契合，侧面预留的两个方形接口分别对接发动机冷却回路的上回水管与制动喷淋系统的供水管路，顶部设置的带锁扣加水口，既满足日常加注冷却液的操作空间需求，又能避免矿区作业时扬尘、碎石落入箱体内部堵塞管路，锁扣结构采用快拆式设计，无需专用工具即可开启加注，同时在车辆颠簸时不会出现松脱漏液问题。

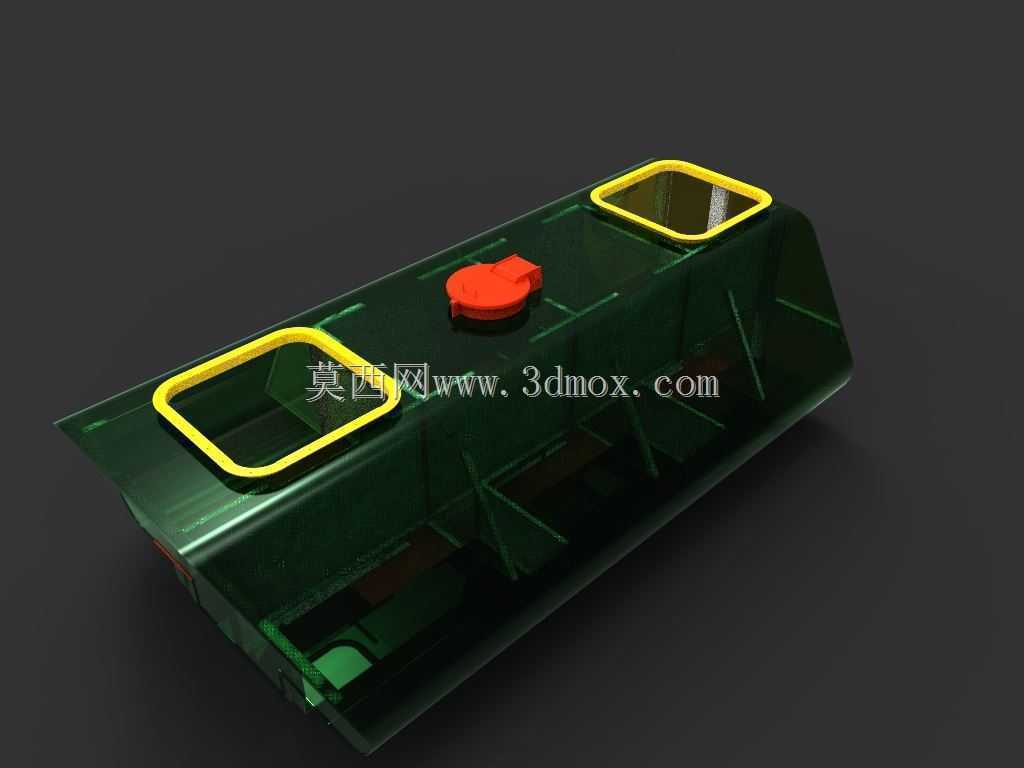

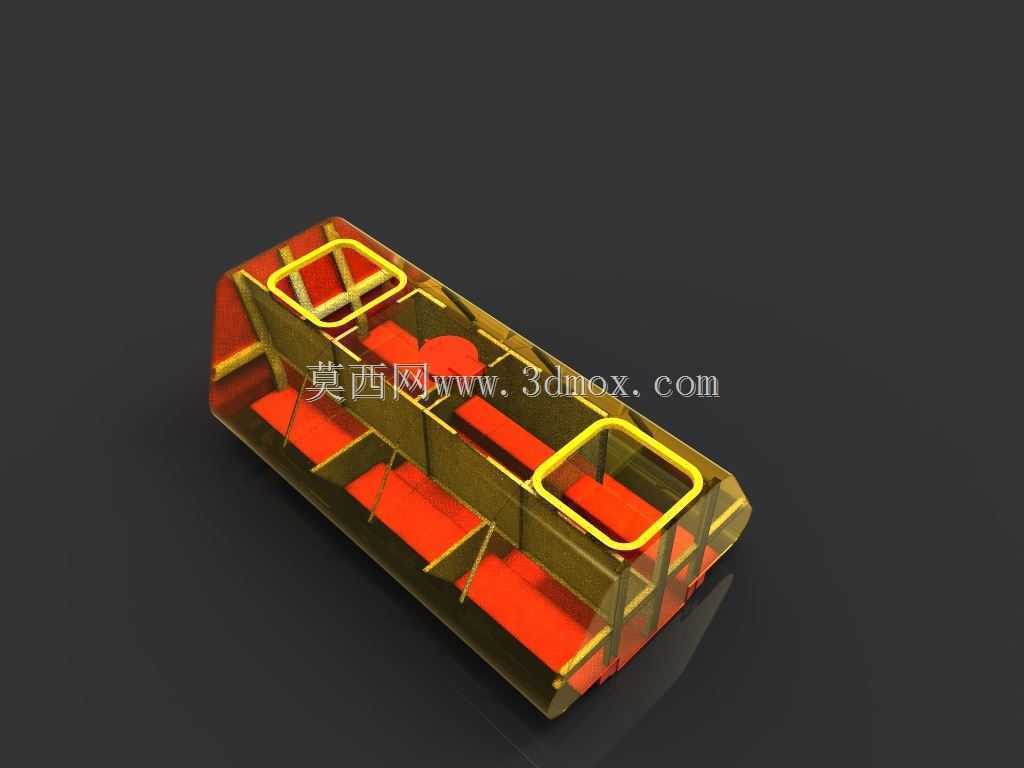

　　设计过程中优先考虑了矿区作业的抗冲击需求，箱体的棱边全部做了R15的圆角过渡，避免应力集中导致的焊缝开裂问题，箱体内部设置了两道横向防浪板，防浪板上开有错落分布的通流孔，既可以减轻车辆在坡道行驶、急加减速时箱内水体的晃荡冲击，降低箱体固定点的交变载荷，又不会阻碍冷却液的正常流通，避免出现局部气堵影响冷却效率。两个管路接口的位置做了局部加厚处理，接口内嵌不锈钢衬套，避免长期管路振动导致的接口处塑料开裂，接口的安装高度差经过测算，回水管接口高于发动机节温器最高位置120mm，保证冷却系统循环时的排气顺畅，不会出现气阻导致的发动机高温故障。

　　从实际使用场景出发，这款储水箱的容积经过精准核算，既满足TA40在满负荷连续8小时作业下的冷却补液需求，预留了15%的膨胀空间避免冷却液受热溢出，又不会因为容积过大占用过多车架安装空间、增加不必要的整车自重。箱体底部设置的排污螺塞位于箱体最低位置，日常维护时可以完全排空箱内的旧冷却液与沉积杂质，螺塞采用磁性结构，可以吸附冷却液循环中携带的金属磨屑，减少杂质进入水泵、发动机水套造成的部件磨损。

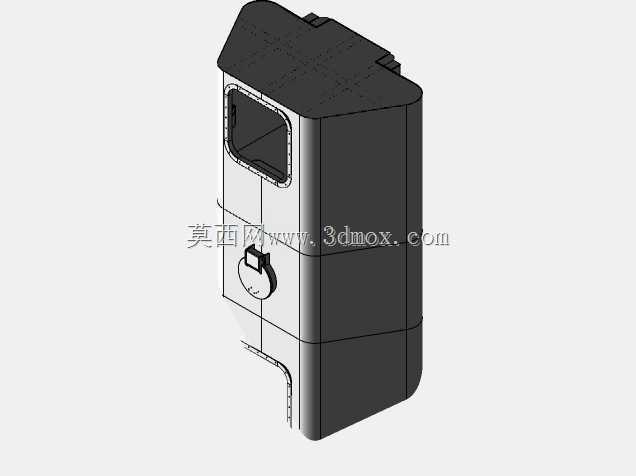

　　建模过程中完全遵循原车的安装尺寸链，所有安装孔位的位置度公差控制在±0.5mm以内，箱体的外形轮廓避开了车架上的线束、液压管路走向，安装后与周边部件的最小间隙保持在20mm以上，避免车辆行驶过程中出现部件干涉磨损。箱体表面的加强筋布局沿着受力方向分布，纵向加强筋从顶部加水口一直延伸到底部安装面，横向加强筋对应防浪板的安装位置，在不增加过多壁厚的前提下将箱体的整体刚性提升了40%，可以承受矿区作业时的持续振动与飞石冲击，不会出现箱体变形开裂的问题。

　　不同于公路车辆的储水箱设计，这款针对矿用设备的储水箱没有采用复杂的电子液位传感器结构，而是在箱体侧面设置了透明的液位观察条，观察条采用耐冲击的聚碳酸酯材质，表面做了防刮耐磨处理，操作人员在地面即可直观查看液位高度，避免了矿区恶劣环境下电子传感器易损坏、维护成本高的问题，观察条旁边标注的液位上下限刻度，对应冷却液的加注标准，避免加注过多或不足影响系统正常工作。

　　在流体流通设计上，箱体内部的回水管入口处设置了缓冲挡板，避免高温回液直接冲击箱壁造成局部热应力集中，同时可以让高温回液在箱内充分缓冲散热后再进入循环回路，提升冷却系统的整体散热效率。供水管路的取水口位于箱体侧面偏下位置，距离底部排污口有30mm的高度差，避免底部沉积的杂质被吸入喷淋管路造成喷嘴堵塞，取水口处内置了可拆洗的滤网，日常维护时可以直接取出清理，无需拆解整个管路。
