激光切割薄膜燃烧工况专用排烟集气部件

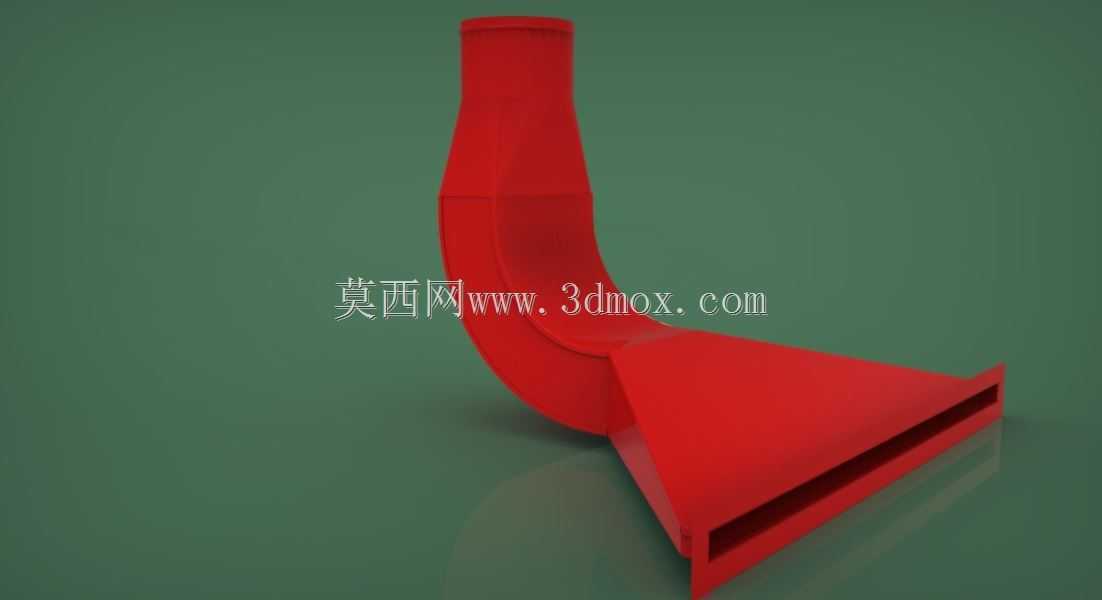

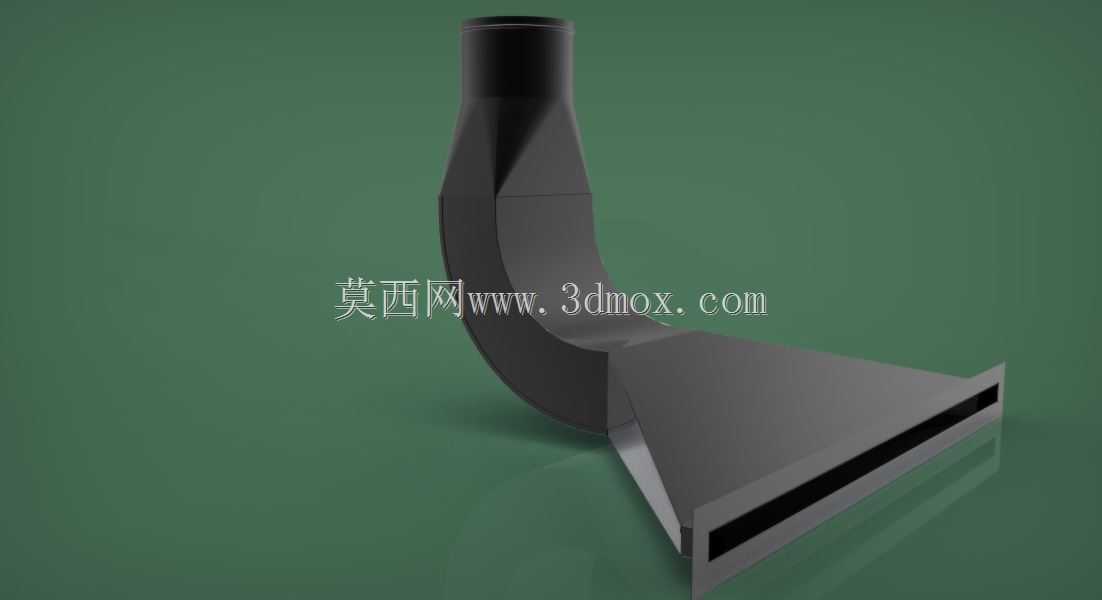

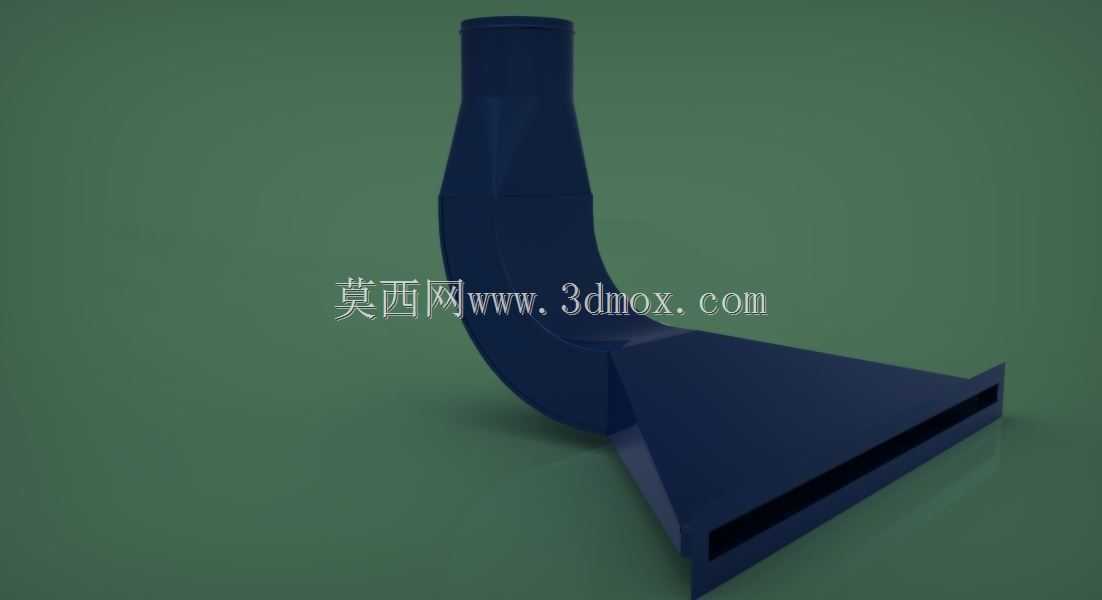

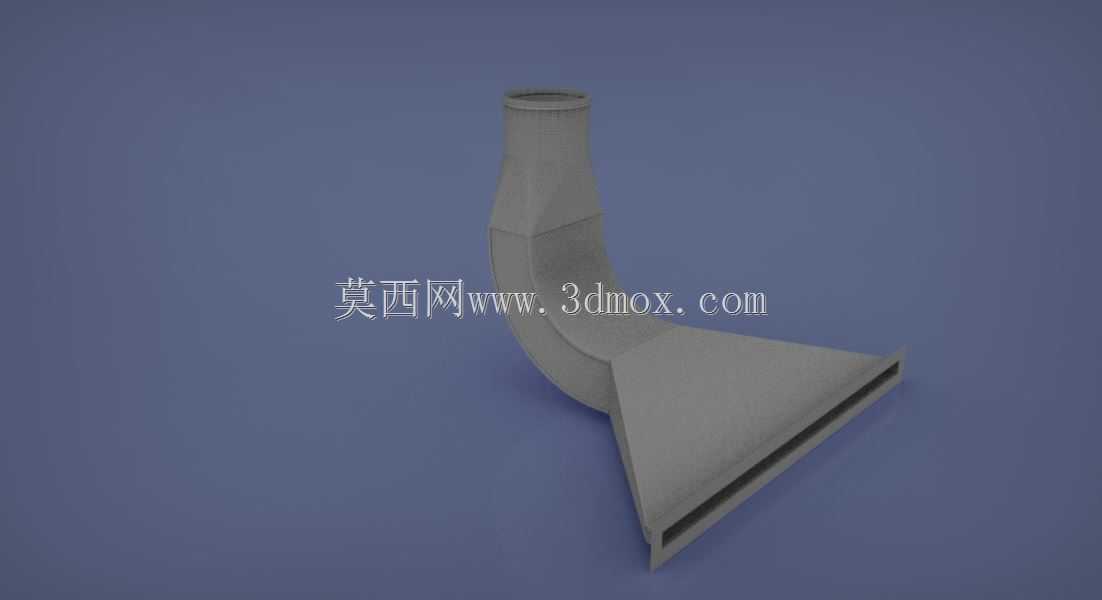

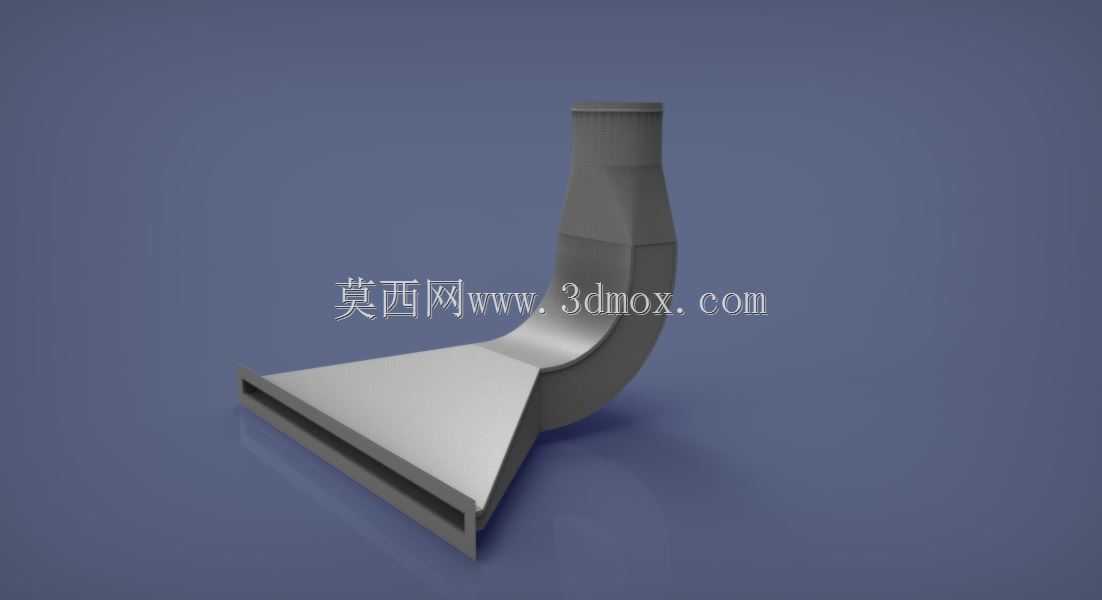

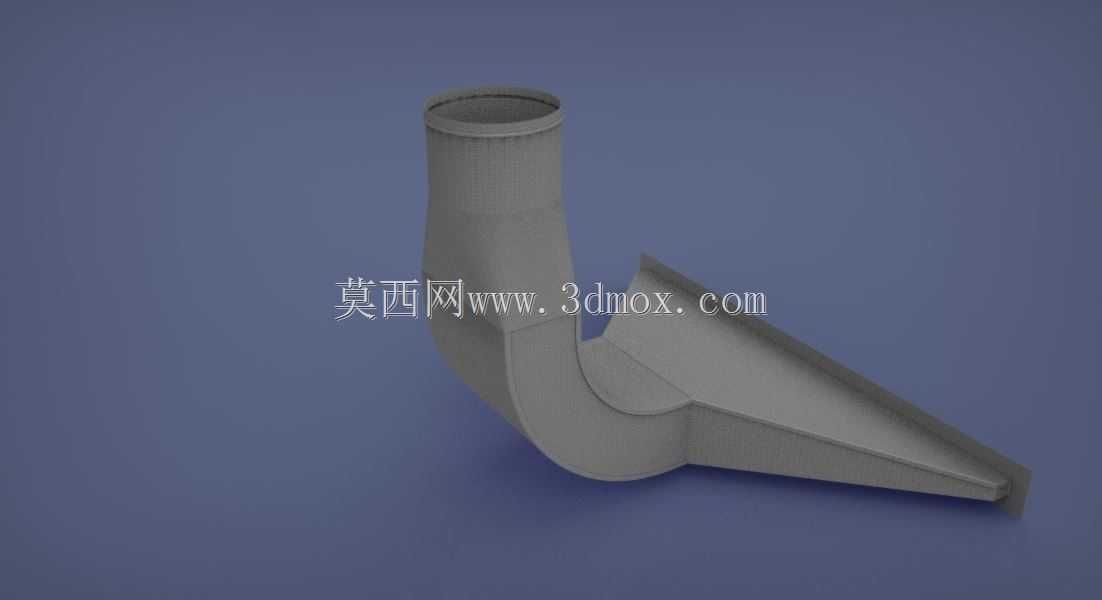

　　在薄膜类材料激光切割加工场景中，激光束聚焦产生的局部高温会让切割路径上的薄膜材料瞬间气化燃烧，伴随产生大量裹挟细微熔融颗粒、挥发性有机物的烟气，这类烟气如果不能在产生点位第一时间被收集，一方面会扩散在车间内影响操作工人的视线与职业健康，另一方面细微颗粒沉降在激光切割头的光学镜片上，会逐步降低镜片透光率，引发镜片过热烧损，直接增加设备运维成本，这套排烟集气部件就是针对该类窄幅加工工位的烟气捕集需求设计的。从结构形态来看，部件下端采用扁长形的集气口设计，刚好匹配激光切割薄膜时的线性加工轨迹范围，集气口的宽度控制在刚好覆盖常规薄膜切割幅面的烟尘扩散区间，不会因为开口过大浪费风机抽风风量，也不会因为开口过窄导致部分烟气从集气口边缘逃逸。

　　集气口向上通过平滑过渡的弧形弯管段连接上部的圆形接口，整个流道内壁没有突兀的折角或者台阶，避免烟气携带的熔融颗粒在流道拐角处堆积堵塞，长期使用也不需要频繁拆解清理内部积垢。上部的圆形接口是标准的通风管道对接尺寸，可以直接和车间现有集中除尘系统的支风管快速插接，也可以适配小型移动式烟尘净化器的进气端口，不需要额外做变径接头加工，现场安装的适配性很强。设计过程中重点考量了安装边界的适配性，整个部件的安装高度可以根据激光切割头的工作高度灵活调整，集气口下沿距离加工台面的预留间隙刚好不会干涉薄膜材料的平铺送料动作，不管是卷料连续送进的激光切割设备，还是单片手动上料的小型激光加工台，都能找到合适的安装固定位置。弧形弯管的曲率半径经过反复校核，

　　既保证了气流转向时的压损控制在合理范围，不会额外增加前端除尘风机的负载，也让整个部件的外伸长度控制在不会和设备的横向移动机构产生运动干涉的范围内，不会影响激光头的全幅面移动加工。从实际使用的功能特性来看，这种一体化的流线型排烟结构，相比传统的直筒式集气罩，在相同风机功率下的烟尘捕集效率要高出不少，因为扁形集气口的吸气气流刚好在激光加工点位形成均匀的覆盖气幕，能把刚产生的高温烟气直接裹挟进流道内，不会出现烟气在集气口下方形成紊流外溢的情况。部件整体采用薄壁结构设计，在保证结构强度满足安装固定要求的前提下，尽可能降低自身重量，不管是采用支架吊装在设备横梁上，还是采用侧装支架固定在设备机身侧面，都不会给设备主体带来额外的承重负担。

　　流道的内壁光滑度也做了针对性设计，减少颗粒附着的概率，日常维护只需要定期检查集气口边缘是否有加工碎屑堆积即可，不需要复杂的维护操作。在不同的加工工况下，这套部件还可以根据实际加工的薄膜材料厚度、切割功率大小，配合前端的风阀调整抽风风量，当加工厚膜材料、烟气产生量较大时，可以开大阀门提高抽风风速，当加工薄型薄膜、烟气产生量较小时，可以适当关小阀门，避免抽风风量过大导致轻薄的薄膜材料被吸起移位，影响切割精度。整个结构没有多余的复杂组件，所有的型面过渡都服务于气流组织优化的核心目标，没有为了外观好看增加不必要的装饰结构，完全围绕工业现场的实际使用需求做结构设计，不管是新设备的原厂配套，还是现有老旧激光加工设备的除尘系统改造，都能直接适配使用。
