法兰式USB面板转接母座结构设计

　　做设备面板接口设计的时候，经常会遇到机箱内部走线和外部插拔的衔接问题，这款法兰式USB面板母座就是针对这类场景做的结构方案。日常在工业控制柜、测试仪器面板、音视频设备机柜、户外设备接线端这类场景里，经常需要把USB接口延伸到设备面板上，既不能让外部插拔的力直接传到内部PCB板上，又要保证面板安装后的密封性和结构强度，同时还要兼顾插拔的顺畅度，这类面板安装式的转接母座就是解决这类需求的核心零件。

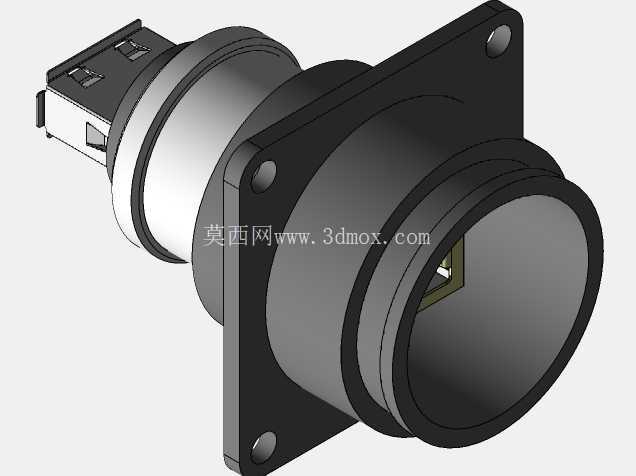

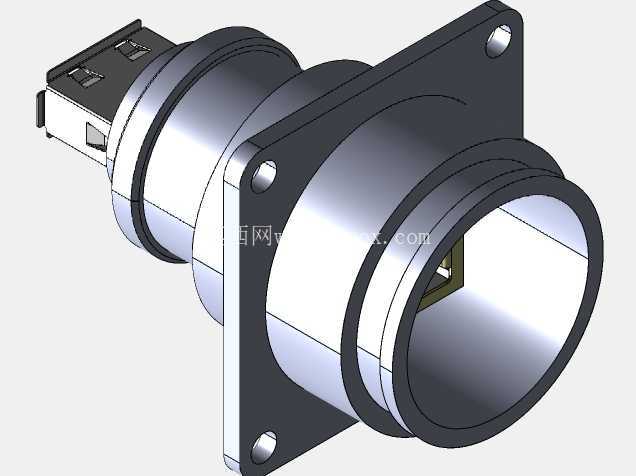

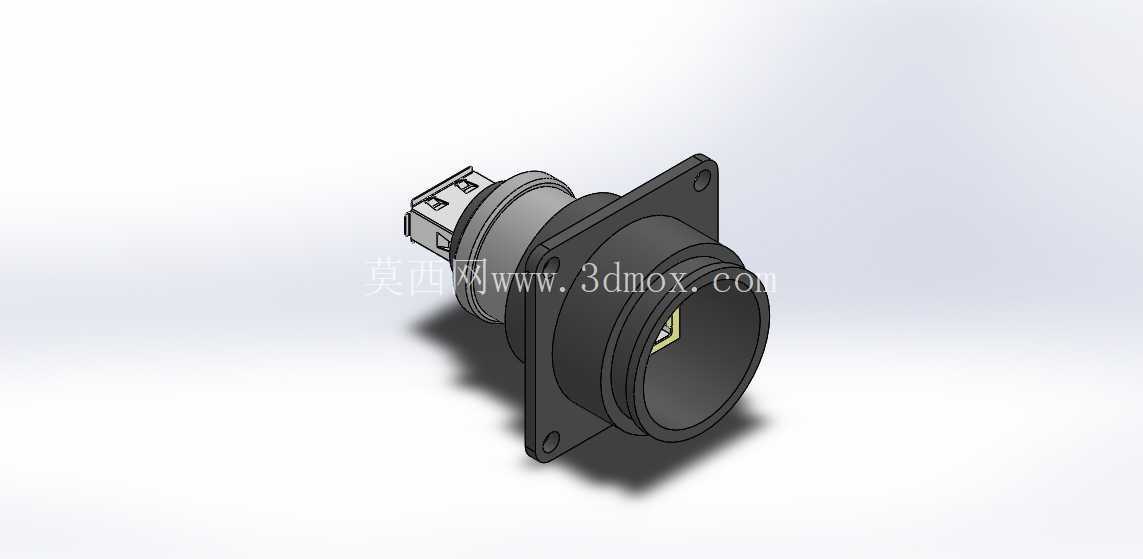

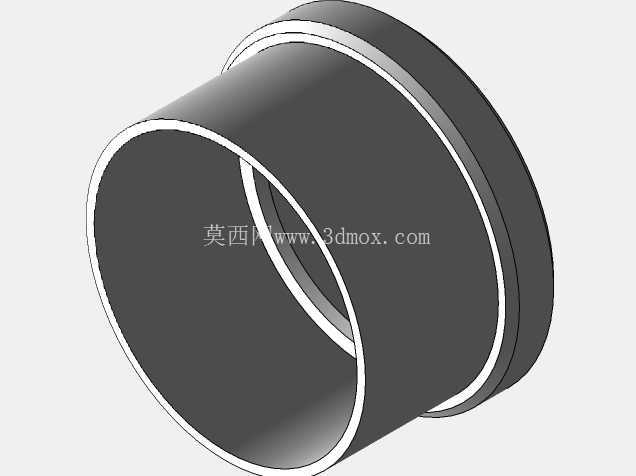

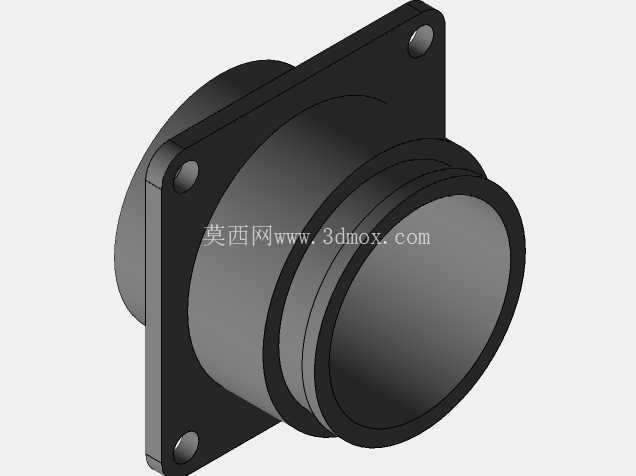

　　从结构上看，这款母座采用方形法兰安装边设计，法兰的四个角预留了沉头安装孔，安装时可以从面板外侧穿入螺丝，从内侧锁紧固定，沉头孔的设计可以让螺丝头部完全埋入法兰平面，不会突出面板表面，避免刮蹭外接插头或者操作人员。法兰和面板接触的面做了精加工平面，实际装配的时候可以根据防护需求加装橡胶密封垫片，压紧后能实现面板开孔处的防尘防水，适配户外设备或者工业车间多粉尘的使用场景。母座的主体是阶梯轴式的金属壳体，从法兰往内侧延伸的部分做了直径收窄的阶梯结构，穿过面板开孔后，阶梯端面可以贴合面板内侧，起到安装限位的作用，不需要额外调整安装深度，装配的时候直接推到位就能锁紧，能减少现场装配的调整时间。

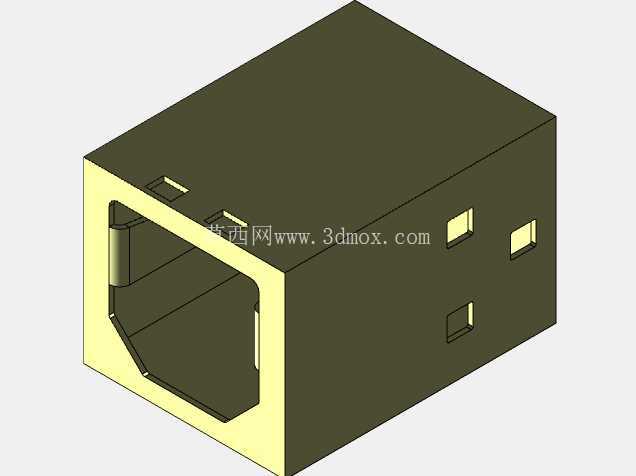

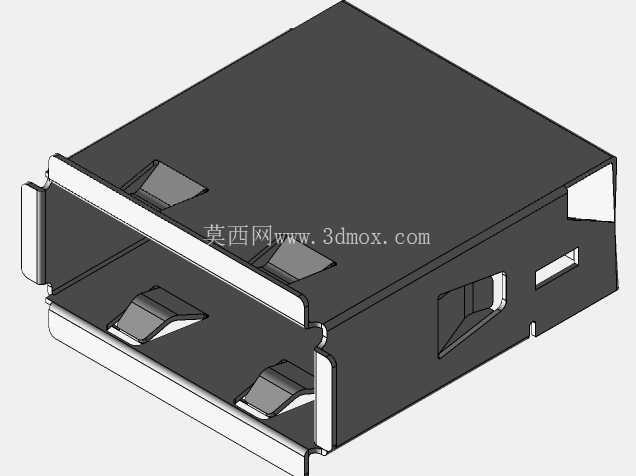

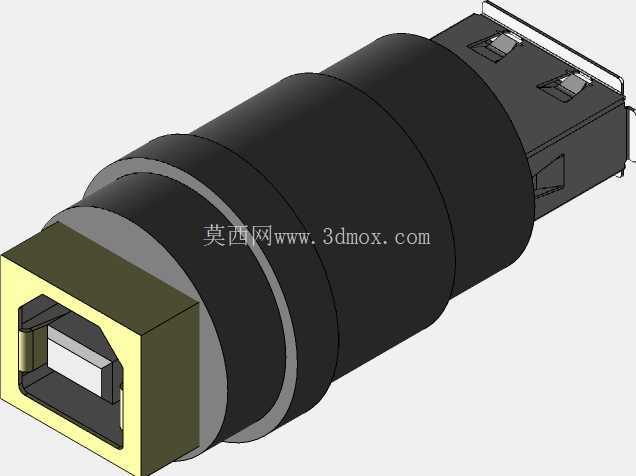

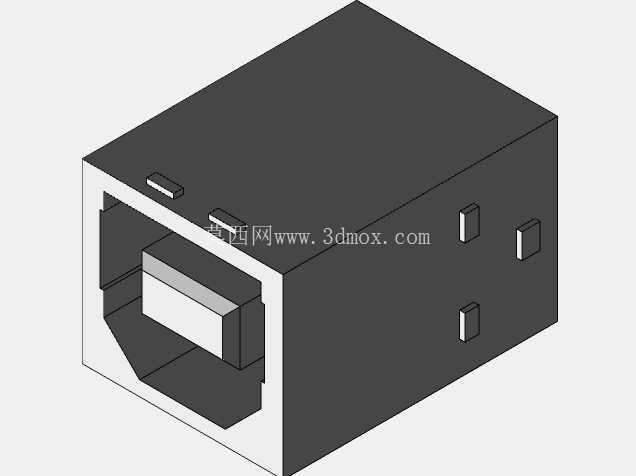

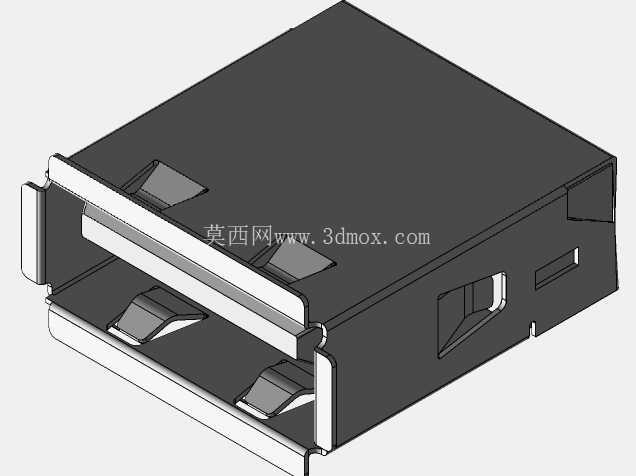

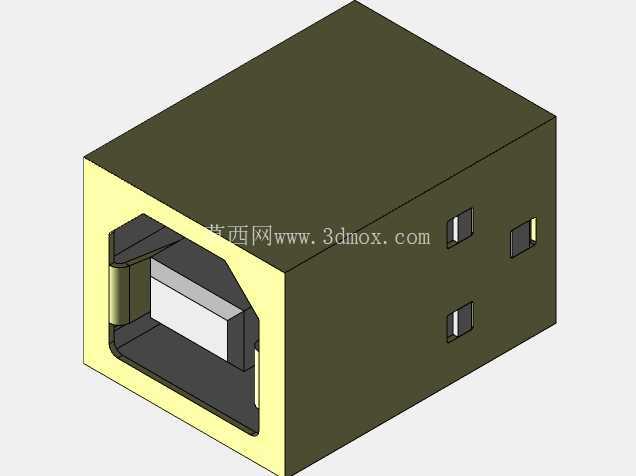

　　接口部分，外侧是标准USB Type-A母端接口，开口端做了倒角导向，外接USB公头插入的时候不需要完全对准，顺着倒角就能滑入接口，降低盲插时的对位难度，接口内部的胶芯和接触弹片按照标准USB接口的尺寸公差设计，插拔寿命能满足日常设备频繁外接U盘、调试线、数据采集设备的使用需求。内侧延伸出的是标准USB Type-B公端接口，直接对接设备内部主板上的USB母座，不需要额外焊接线束，省去了内部接线的工序，也避免了线束焊接带来的信号衰减或者接触不良问题，这种直插式的内部对接结构，能让整个转接路径的长度尽可能缩短，减少高速USB信号传输过程中的损耗，适配USB2.0甚至更高速率的信号传输需求。

　　设计的时候首先考虑的是安装边界的适配性，法兰的外形尺寸控制在常见面板接口的通用尺寸范围内，面板开孔只需要按照主体圆柱部分的直径加工圆孔，四个安装孔的孔位按照标准方形法兰的孔距设计，能兼容市面上多数设备面板的预留开孔尺寸，不需要重新改孔就能直接替换同类型的旧款接口。金属壳体采用锌合金压铸成型后做表面镀镍处理，既有足够的结构强度，能承受外接插头插拔时的侧向力，不会因为长期插拔导致接口松动歪斜，同时金属壳体还能起到电磁屏蔽的作用，减少工业现场复杂电磁环境对USB传输信号的干扰，避免数据传输出错或者设备调试时出现连接中断的问题。

　　实际选型的时候需要注意，这类面板母座的安装面板厚度适配范围是从1mm到5mm，不同厚度的面板只需要更换不同长度的安装螺丝就能锁紧，不需要额外调整结构。接口的插拔力按照标准规范设计，插入力不超过35N，拔出力不小于10N，既能保证插头插入后不会因为设备振动自行松脱，又不会因为插拔力过大导致操作人员插拔困难。内部的接触弹片采用高弹性铜材做基底，表面镀金处理，长期使用也不会出现氧化导致的接触不良，即使在工业车间温湿度变化较大的环境里，也能保证稳定的连接性能。

　　很多工程师在做面板接口设计的时候，容易忽略接口的受力问题，如果直接把主板上的USB接口露在面板外面，长期插拔的外力会直接作用在PCB板上，轻则导致PCB焊盘脱落，重则会拉裂主板线路，造成设备故障。这种带法兰固定的面板转接母座，把所有插拔的外力都通过法兰传递到设备的壳体面板上，内部的对接端只起到信号连接的作用，完全不承受外力，能大幅提升设备接口的使用寿命，减少后期的维护成本。另外这种一体式的转接结构，比分体式的面板插座加内部转接线的方案占用的内部空间更小，对于内部布局紧凑的小型设备来说，能节省不少内部走线空间，也不会出现内部线束被其他部件挤压破损的风险。

　　在细节设计上，外侧接口的内部做了防呆结构，反向的USB插头无法插入，避免用户误操作损坏接口内部的弹片。法兰的边角做了圆角处理，安装的时候不会划伤操作人员的手，也不会刮坏设备面板的表面涂层。整个零件的所有棱角都做了去毛刺处理，符合机械零件的通用安全设计要求。内侧的公端接口部分做了尺寸精度控制，和主板母座对接的时候插拔顺畅，不会出现过紧插不进去或者过松接触不良的问题，公端根部做了加强筋结构，对接的时候即使有轻微的侧向力，也不会导致公端根部断裂。
