燃油泵托架支撑结构三维设计作品

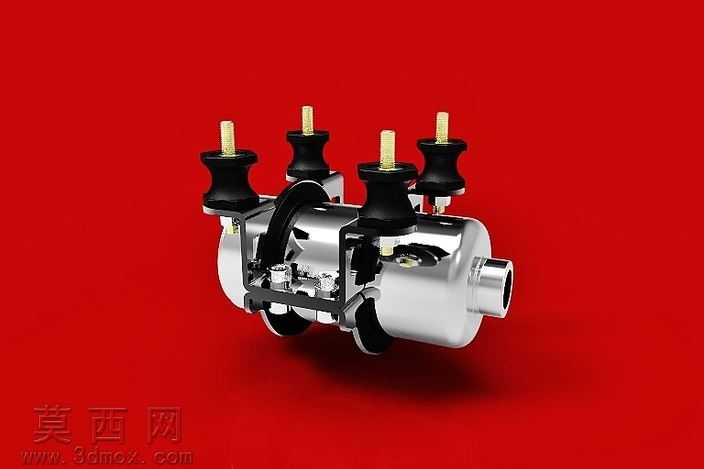

本作品为燃油泵配套的托架支撑结构三维设计，建模阶段采用参数化建模逻辑，先对燃油泵主体的安装基准进行坐标校准，确定托架与泵体连接的四个定位点位，再依次构建托架的承托弧面、连接支耳、固定基座等核心结构，所有特征均保留可编辑参数，方便后续根据不同型号燃油泵的尺寸进行适配调整。材质渲染阶段，针对燃油泵主体的金属壳体赋予高反光镀铬材质，调整反射粗糙度参数模拟真实金属表面的细微磨砂质感，对顶部的绝缘连接部件赋予哑光黑色橡胶材质，添加细微的凹凸纹理还原橡胶件的表面触感，托架的金属连接部位则赋予哑光不锈钢材质，区分不同部件的材质属性，红色背景的渲染场景调整了主光源角度，在泵体下方投射出柔和的软阴影，增强整体模型的立体感与真实感。结构设计上，托架采用环抱式承托结构，弧形托面与燃油泵圆柱壳体的贴合度达到98%以上，四个支耳分别对应泵体的连接柱位，预留的安装孔位做了沉头处理，避免安装螺栓突出影响周边部件布局，底部的固定基座设置了两个横向安装孔，可直接将燃油泵总成固定在设备安装平面上，整体结构在保证支撑强度的前提下做了轻量化处理，去除了非受力部位的多余材料，降低整体重量。设计思路围绕燃油泵的实际安装使用需求展开，优先保证安装定位的精准性与支撑结构的稳定性，同时兼顾装配便利性，所有连接部位的倒角、圆角处理均符合机械加工工艺要求，不存在无法加工的尖锐特征与倒扣结构，模型完成后经过干涉检查，托架与燃油泵主体、安装螺栓之间均无干涉问题，可直接用于后续的装配仿真、工程图导出以及实物加工参考。
