施耐德XD2系列精细摇杆操纵开关结构

　　这款主令操纵元件的三维结构还原度极高，覆盖了从前端操作球头到后端接线基座的全部细节，完全可以直接用于设备操控台的虚拟装配校验，不用再额外花时间测绘补全结构。在工业现场的各类设备操控场景里，这类摇杆开关的应用覆盖面极广：起重设备的大小车行走与起升机构操控、输送线的手动调试点位控制、自动化产线的手动干预操作位、特种作业车辆的作业机构操控，都能见到同结构操纵杆的身影，它属于主令控制器里的手动直接操作元件，操作人员通过扳动杆体的方向，直接向设备控制系统发送对应的动作指令，相比按钮式控制，摇杆的多方向集成操作更符合人手的操作习惯，在需要多维度动作联动控制的场景下，能大幅降低操作人员的操作复杂度，减少误触概率。

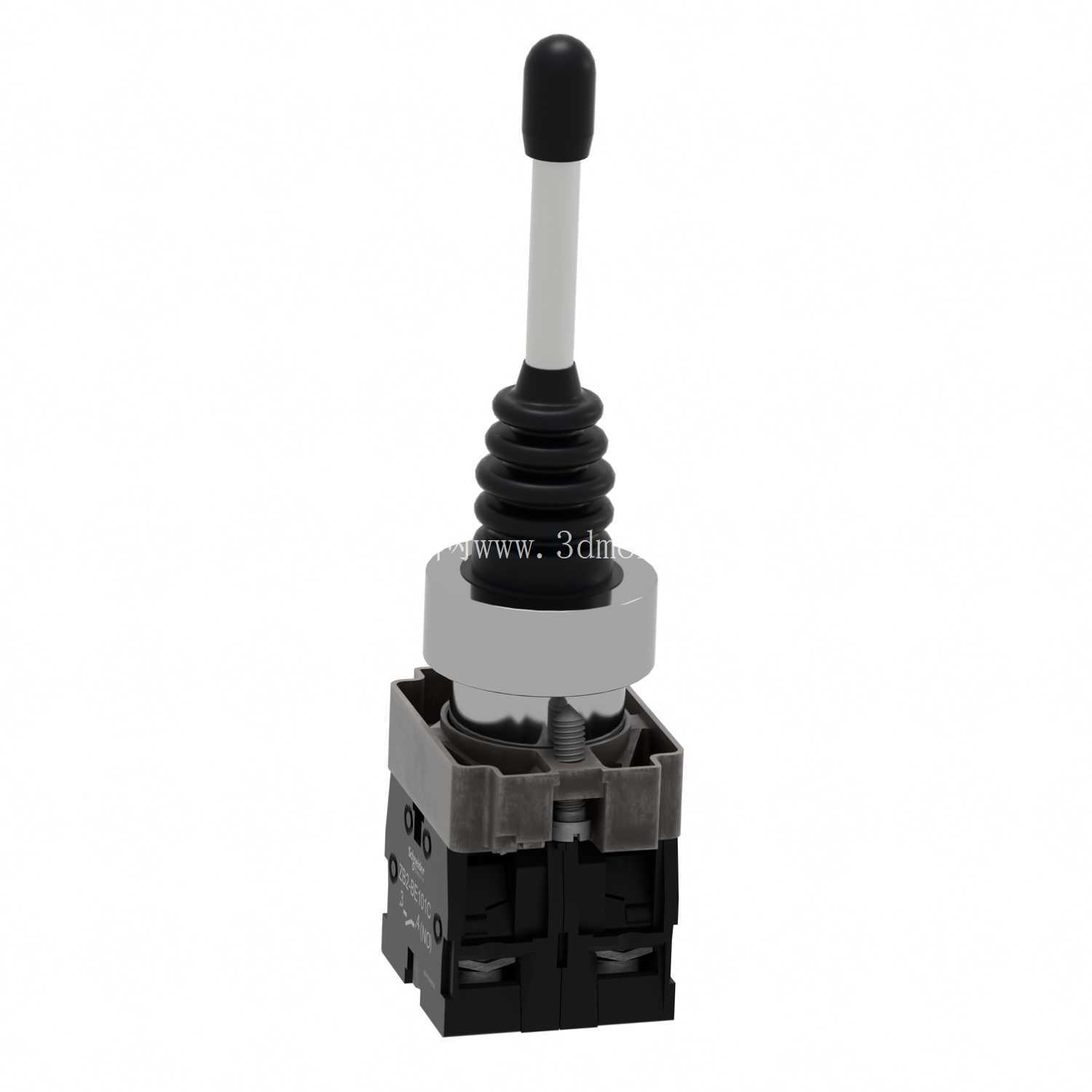

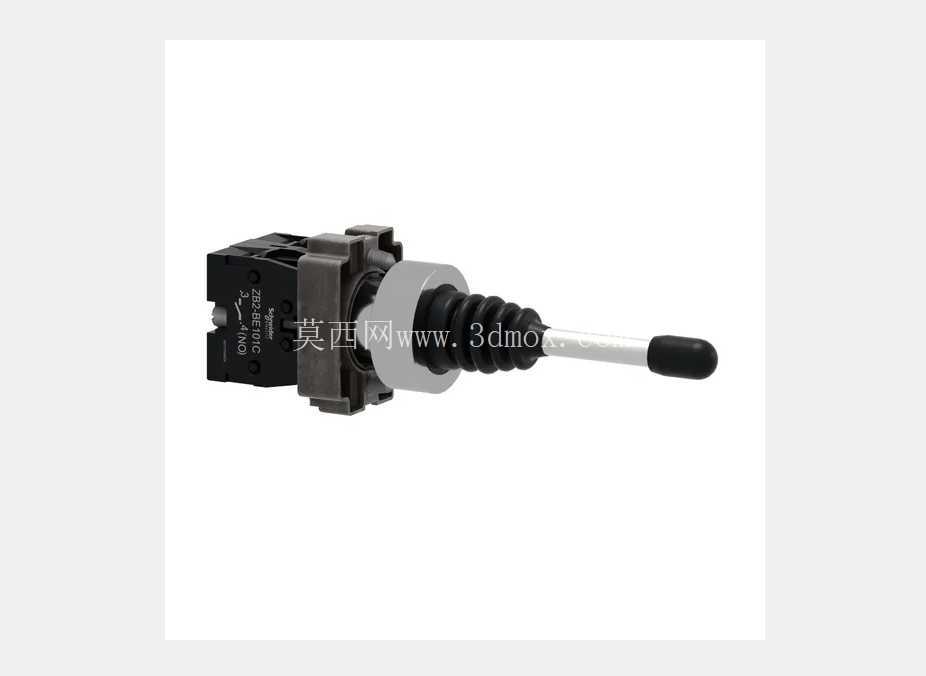

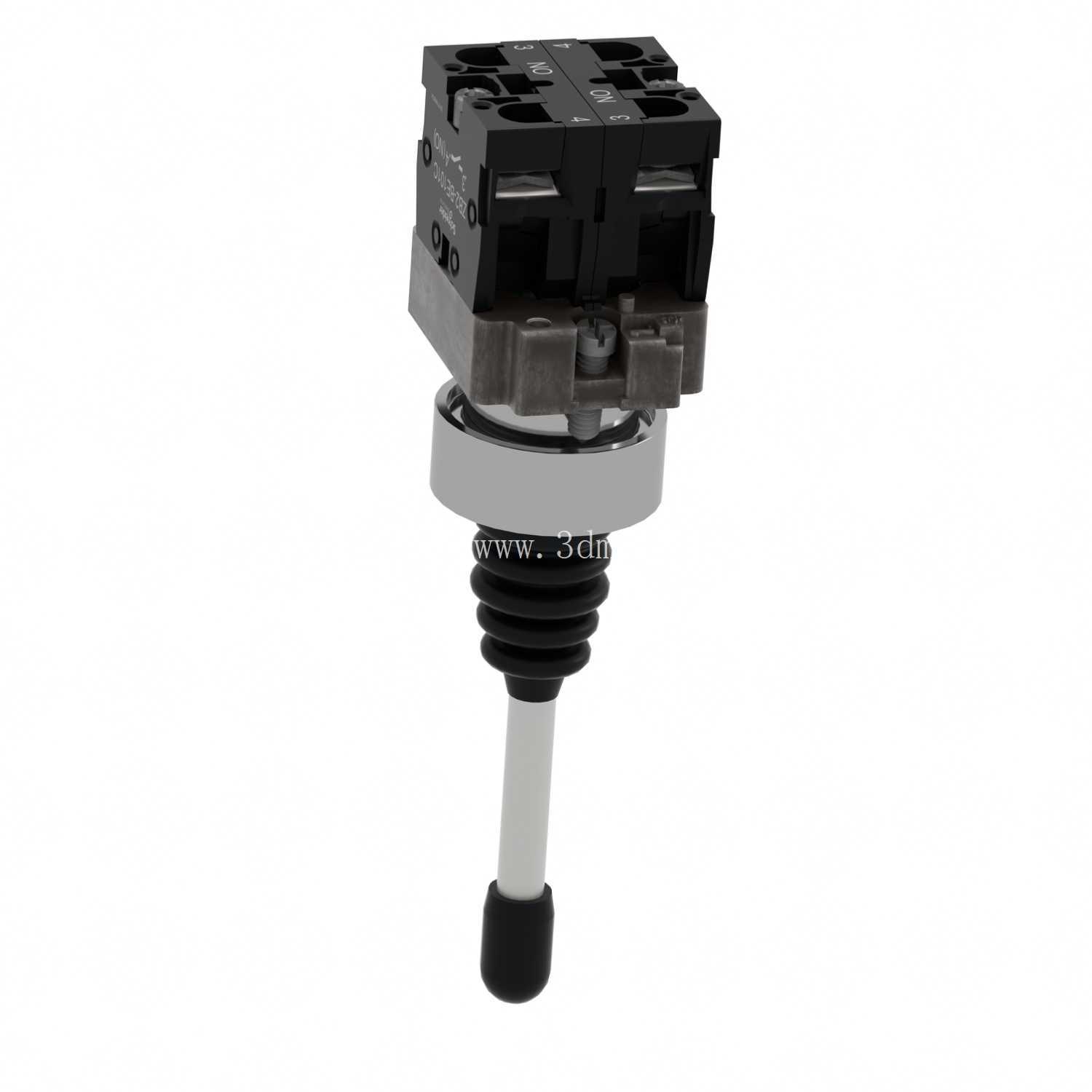

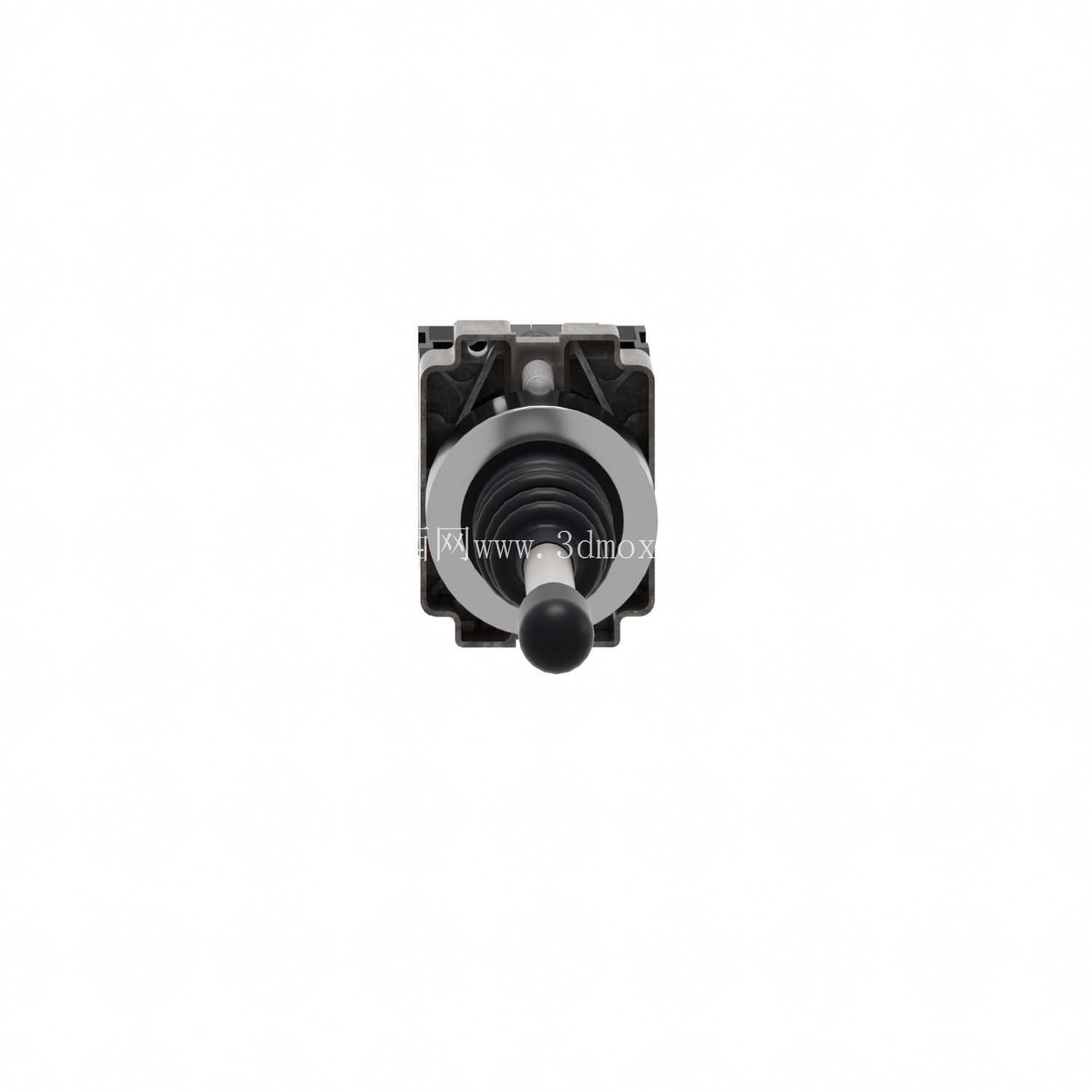

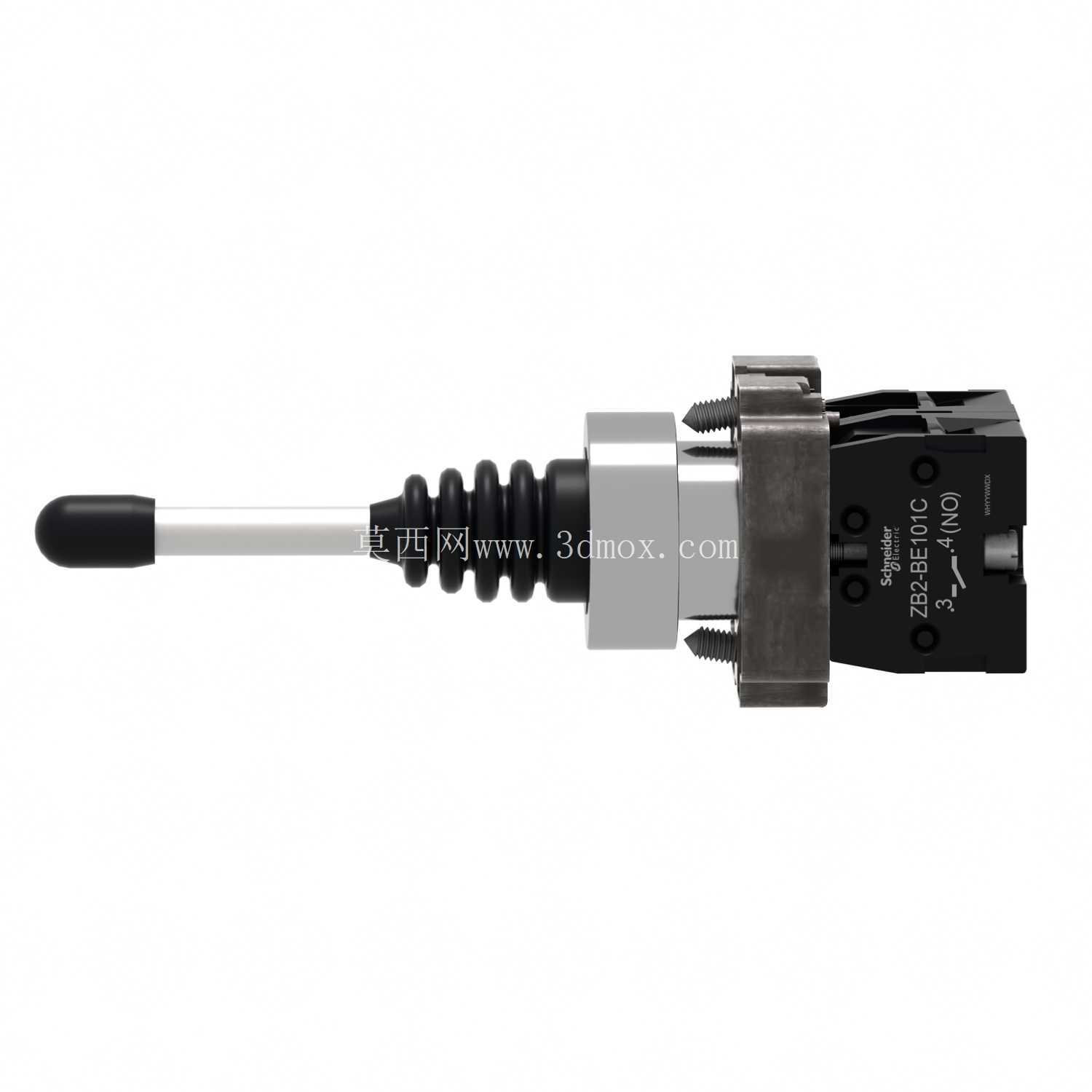

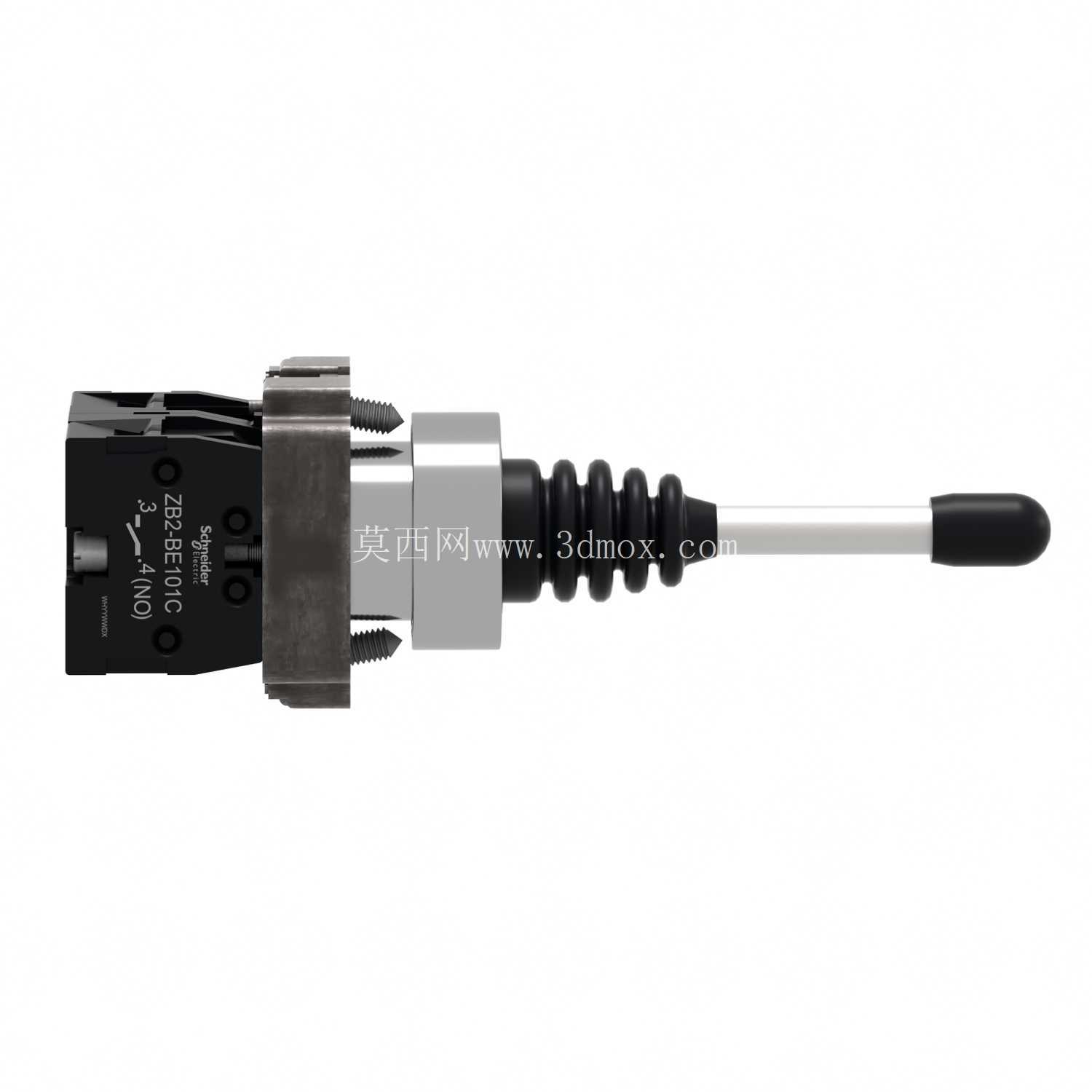

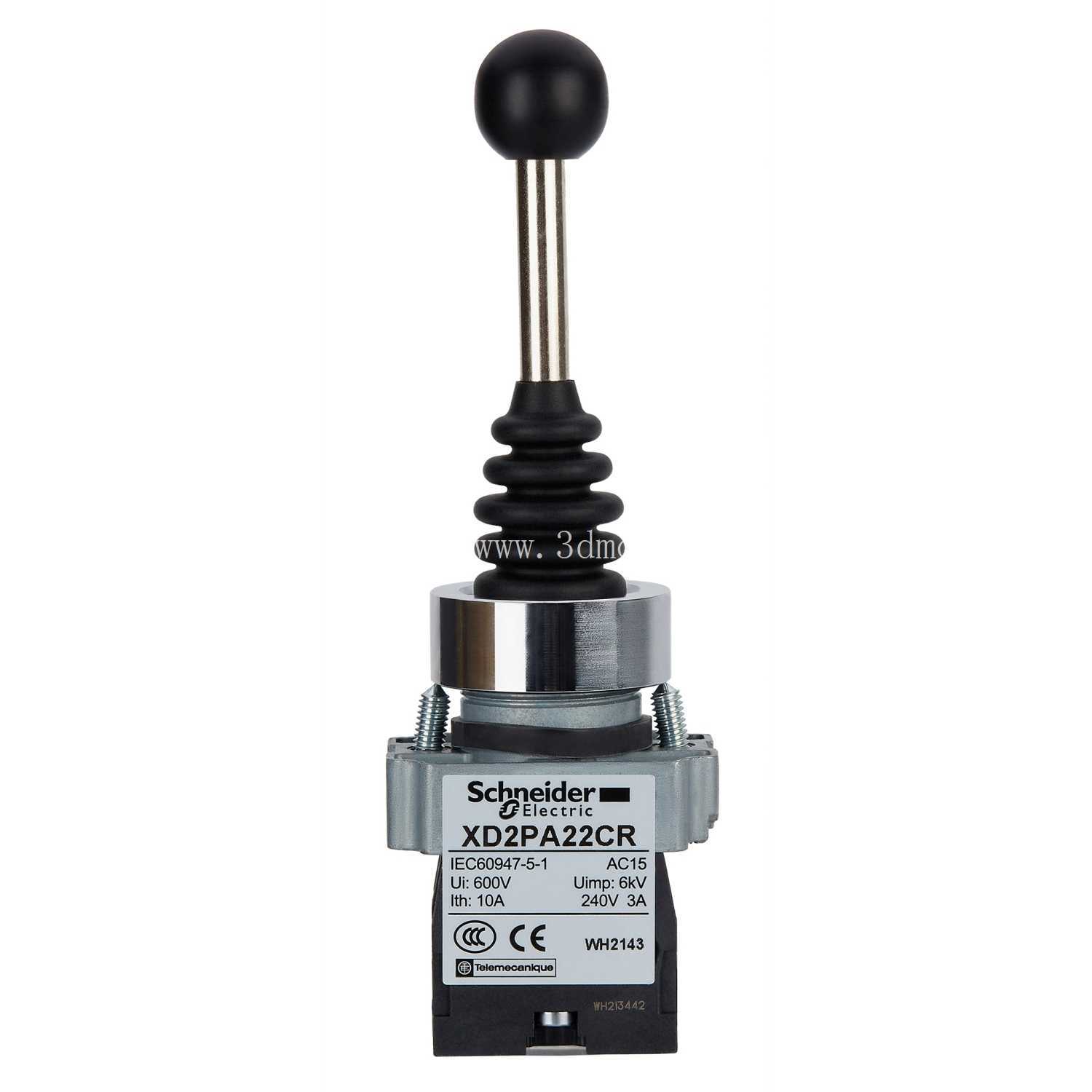

　　从功能特性来看，这款摇杆的操作端采用球形握头，表面做了防滑适配的弧度处理，人手握持施力时不会打滑，杆体与基座连接位置设置了多层波纹防尘密封结构，这个结构的设计很有实际考量——工业现场往往存在粉尘、切削液、润滑油飞溅的情况，波纹套可以随杆体的扳动角度自由形变，始终保持密封状态，避免异物进入基座内部的触点结构，造成触点接触不良或者卡滞故障。基座部分采用模块化拼接结构，不同的触点模块可以根据实际控制回路的需求进行组合搭配，不需要更换整个开关本体就能适配不同的点位控制需求，安装法兰采用标准的工业安装尺寸，和市面主流的22mm孔径控制元件安装规范兼容，不需要在操控面板上重新开非标孔位，替换现有设备上的同类型元件时可以直接适配，不用改动面板结构。

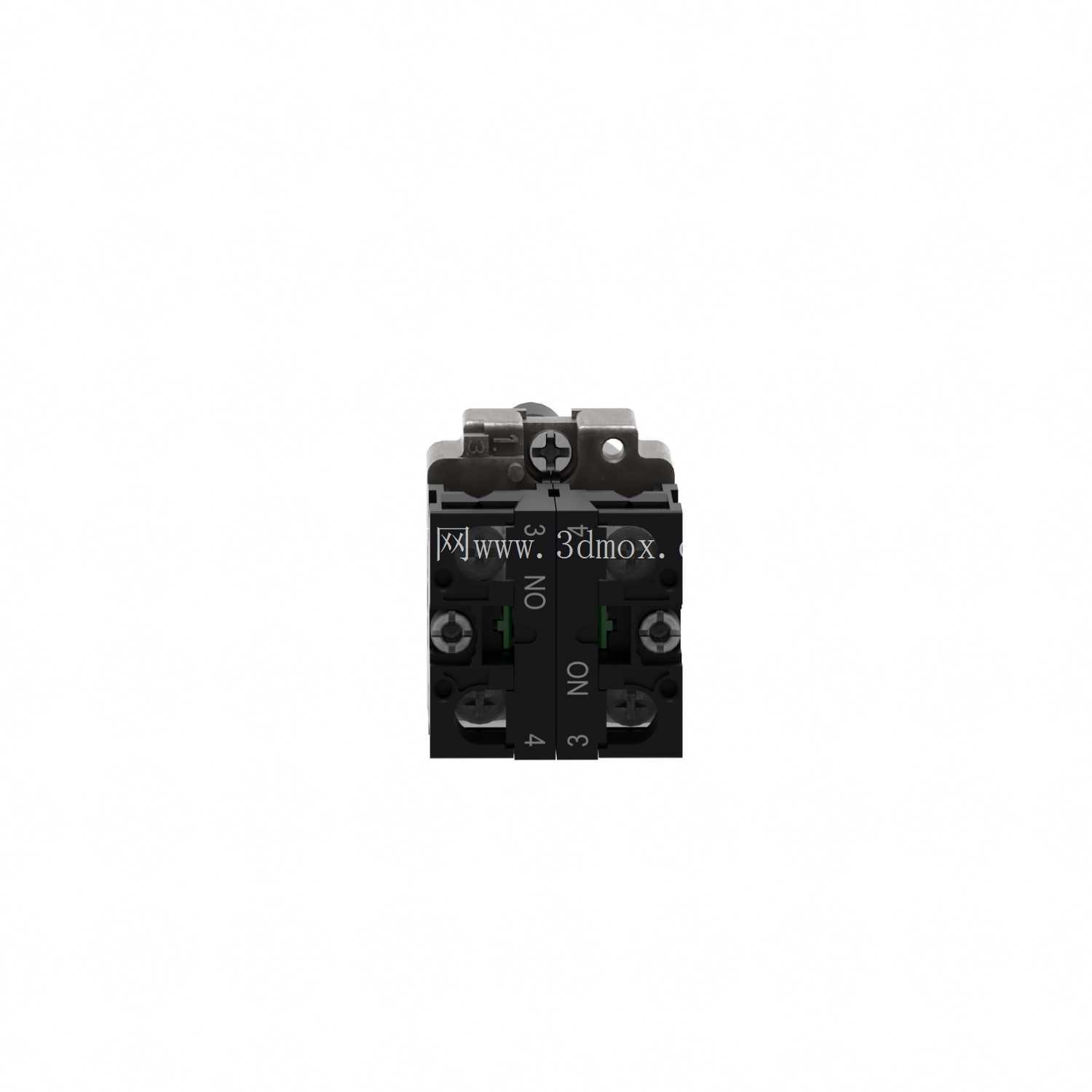

　　做结构设计的时候，这类元件的安装边界是必须提前考量的：首先是面板安装的开孔尺寸，要匹配法兰的定位卡扣与锁紧结构的尺寸，预留足够的安装锁紧空间，避免面板后侧的结构与开关本体干涉；其次是杆体的扳动角度对应的操作空间，要核算杆体扳动到最大行程位置时，握头与周边按钮、指示灯、防护罩等元件的安全距离，避免操作时碰到周边元件造成误触发，同时也要给操作人员的手部预留足够的操作活动空间，不能让握头紧贴面板边缘导致操作施力不畅；最后是基座后侧的接线空间，要预留足够的走线与接线端子操作空间，避免线缆弯折半径过小造成线缆损伤，也方便后期维护时的接线与检测作业。

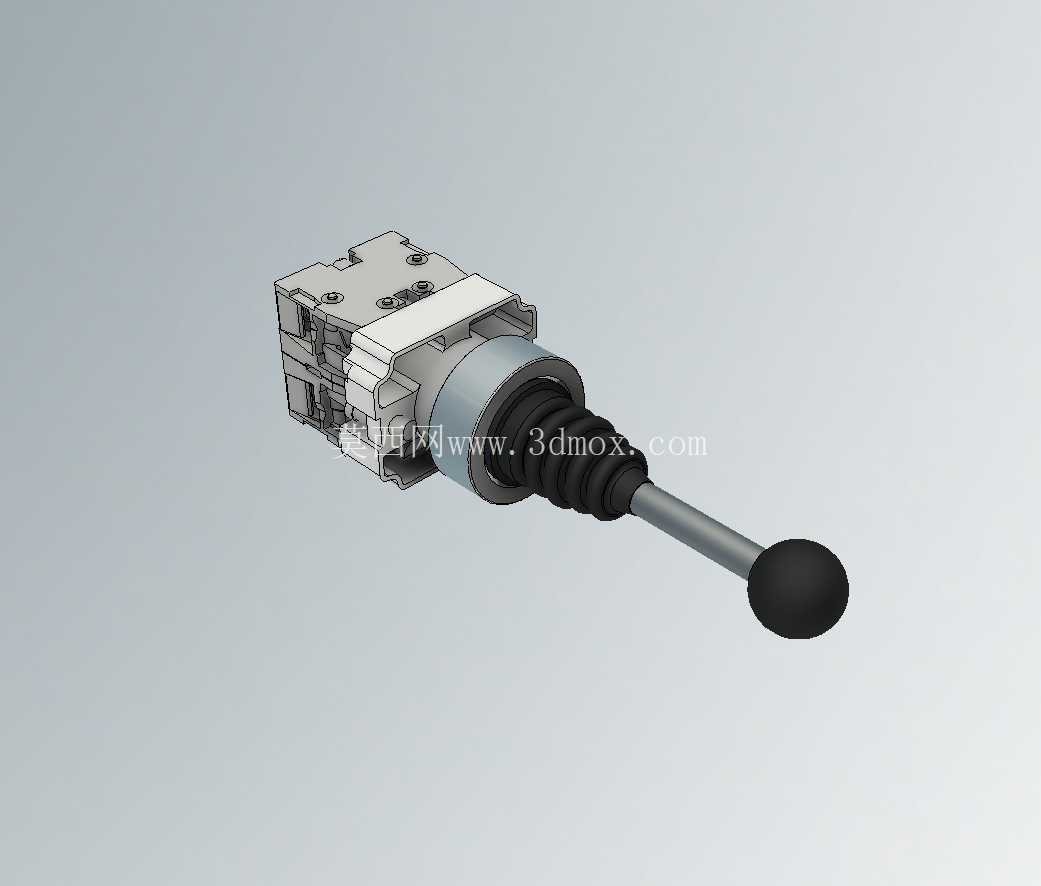

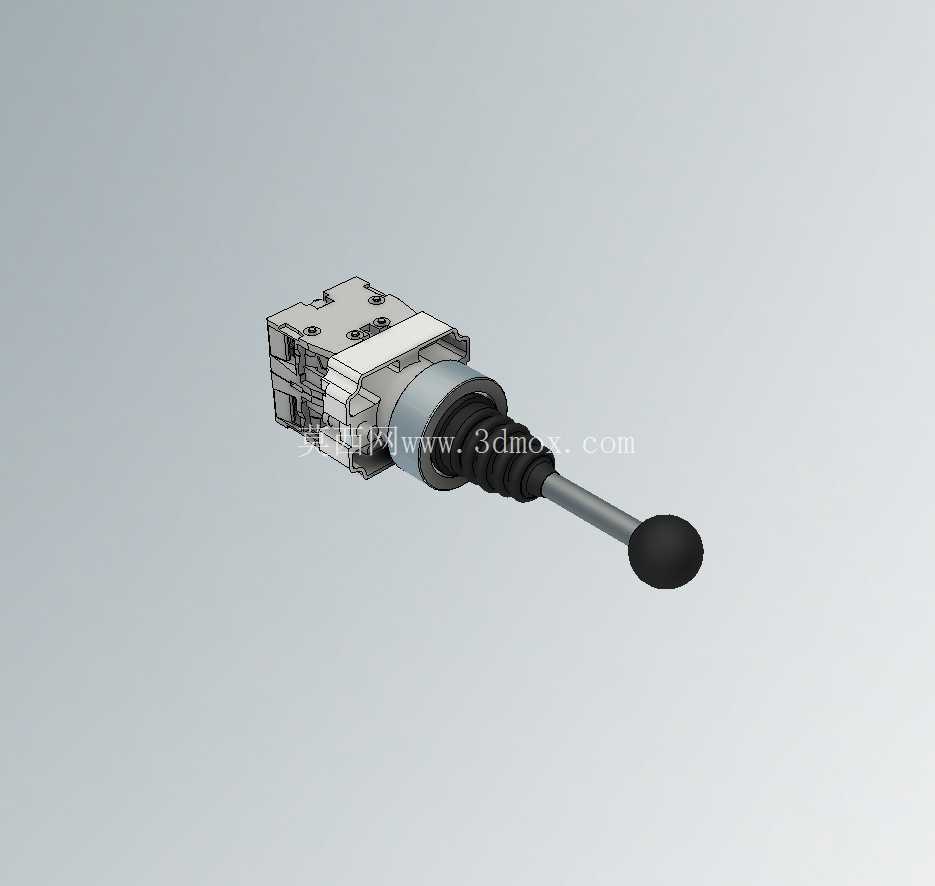

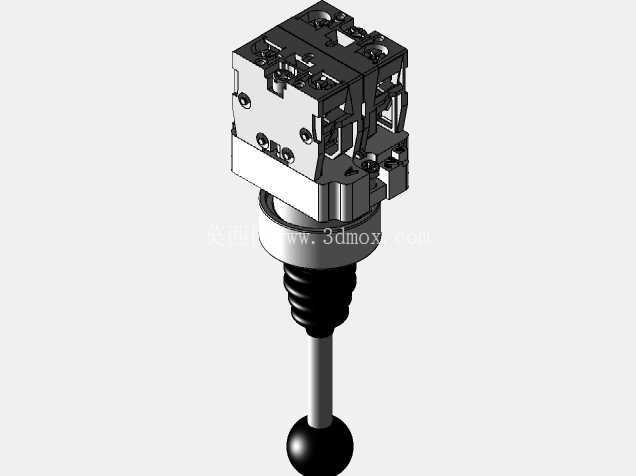

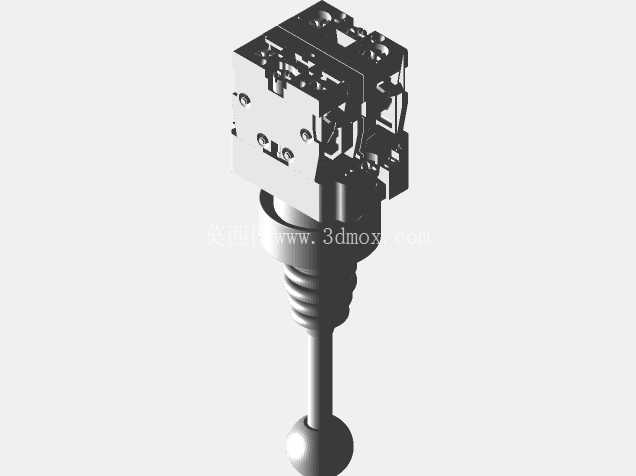

　　从建模的细节还原度来看，这个模型把内部的触点支撑结构、模块间的定位卡扣、密封套的褶皱细节、安装锁紧的螺纹结构都做了还原，不是那种只做了外形轮廓的简化模型，在做设备虚拟装配的时候，可以直接用来做干涉检查，也可以用来导出工程图做安装板的开孔定位，甚至可以用来做操作培训的虚拟演示素材，让运维人员提前熟悉元件的结构与安装方式。在实际选型应用中，这类摇杆开关还要匹配对应的操作力参数，不同应用场景下对操作力的要求不同：高频次操作的工位需要操作力适中，避免长时间操作造成人员疲劳；有防误触要求的工位则需要适当增大操作力，避免意外碰触造成设备误动作，而模型里还原的弹簧复位结构位置，也能帮助设计人员理解操作力的传递路径，在做操控台人机工程设计的时候，合理设置摇杆的安装角度与高度，让操作人员的手腕处于自然放松的操作姿态，降低长期操作的职业损伤风险。另外，这类元件的防护等级匹配也是设计时要注意的点，外露在设备外侧的操作部分要满足现场的防护要求，模型里的密封结构细节也能直观体现防护设计的实现方式，帮助设计人员在做结构评审的时候，快速判断元件是否适配现场的使用环境，不用反复拆解样品核对结构。
