双轮V型三角带传动结构设计

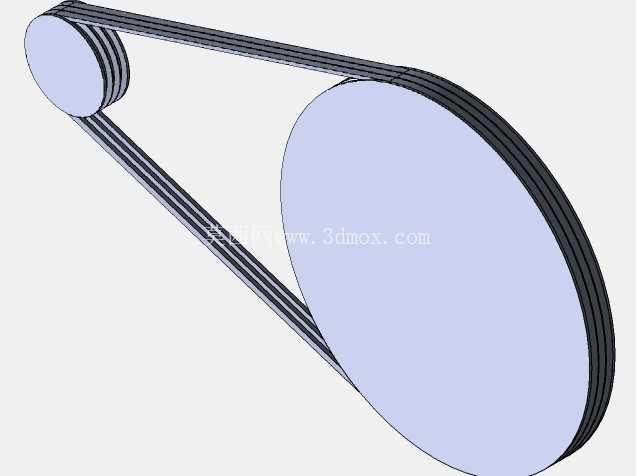

　　这套带传动结构在常规轻工输送、小型机床辅机、农用小型加工设备的动力传递环节应用十分广泛，区别于齿轮传动的刚性啮合特性，三角带依靠带轮梯形槽面的摩擦力传递扭矩，本身具备过载打滑的保护特性，当负载端出现瞬时卡滞时，皮带会在轮槽内产生微量滑移，避免动力端的电机、内燃机输出轴承受过大冲击载荷，对整套传动链的上下游部件都能起到缓冲防护作用。从结构设计逻辑来看，这套传动副采用大小轮径匹配的布局，大带轮作为从动端连接工作执行部件，小带轮作为主动端对接动力输出轴，通过两轮的直径差实现固定减速比的转速匹配，设计过程中首先要核算传递功率对应的皮带型号选型，确定单根V带的额定传递能力后，再匹配对应的轮槽截面尺寸，保证皮带嵌入轮槽后顶面与轮槽端面齐平，两侧工作面完全贴合槽壁，避免出现皮带沉底过深或者高出槽面导致接触面积不足的问题。

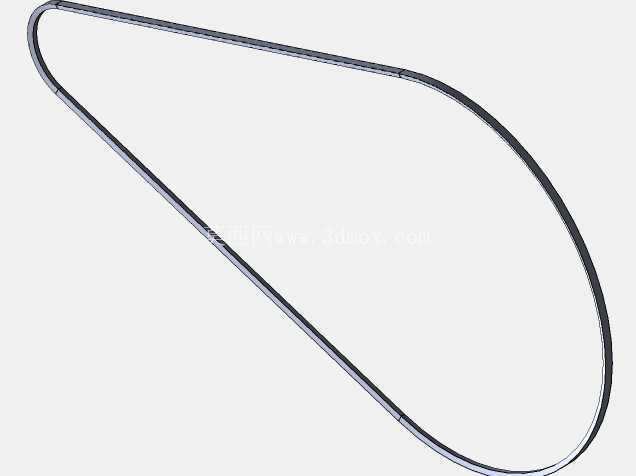

　　实际安装布局时，需要严格控制两带轮的中心距范围，中心距过小会导致皮带包角不足，尤其是小带轮的包角如果低于120度，会大幅降低摩擦力传递效率，容易出现打滑丢转的问题；中心距过大则会导致皮带运行过程中上下颤振，高速运转时还会诱发皮带横向摆动，加剧带体的疲劳磨损，缩短使用寿命。这套模型里的带轮采用多槽结构设计，可根据实际传递扭矩的需求匹配对应数量的三角带，多根皮带并行传动时需要严格保证同组皮带的长度公差一致，避免出现单根皮带过载受力、其余皮带空载的偏载问题。

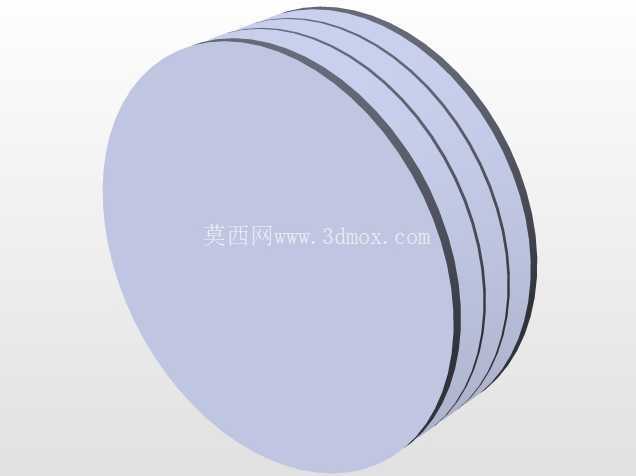

　　轮体本身的结构设计上，主动小带轮因为转速更高，轮缘部分做了等厚设计降低转动惯量，轮毂位置预留了标准键槽与轴端挡圈的安装位，可直接与动力输出轴配合锁紧；从动大带轮因为承受的扭矩更大，轮辐部分采用了实心圆盘结构，保证大扭矩传递下的轮体刚度，避免长期运转出现轮缘变形导致的皮带跑偏问题。在实际设备的安装调试环节，两带轮的端面共面度是核心调校指标，需要通过拉钢丝线的方式对齐两轮的轮槽中心面，偏差值不能超过两轮中心距的千分之三，否则会导致皮带在运转过程中出现单侧磨损，甚至出现皮带从轮槽内脱出的故障。

　　带体的张紧度调校也需要匹配对应工况，长期连续运转的工况下张紧力要控制在手册推荐的中下限，降低带体的蠕变伸长速度；频繁启停、正反转的冲击工况下可适当调高张紧力，避免启停瞬间的打滑冲击。这套传动结构的日常维护成本极低，不需要像齿轮传动那样定期加注润滑脂，仅需要定期检查皮带的张紧度与表面裂纹情况，出现带体硬化、龟裂时成组更换即可，对于很多开式传动、没有密闭润滑腔的低成本设备来说，是性价比极高的动力传递方案。在三维建模过程中，这套结构的参数化设计逻辑可以快速适配不同功率、不同减速比的需求，只需要修改带轮直径、槽数、中心距参数，就能快速生成对应工况的传动模型，直接导入装配体完成整体设备的布局校验，提前排查安装过程中可能出现的干涉问题，比如带轮与设备机架的间隙、皮带运转路径上是否有其他零部件遮挡，减少现场安装调试的返工量。
