NEMA23425oz步进电机数控三维模型

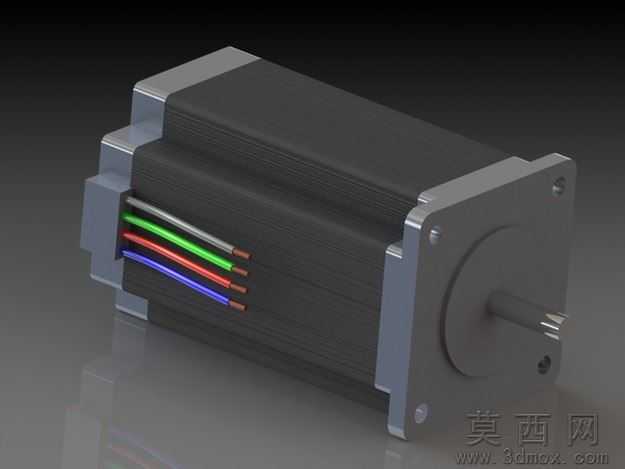

本模型为NEMA23规格425oz失速扭矩步进电机的数控应用三维模型，建模阶段以实际量产步进电机的实测尺寸为基准，在SolidWorks2011软件中完成全参数化建模，首先搭建定子铁芯、转子组件、前后端盖、输出轴、出线端的基础草图，通过拉伸、旋转、切除等基础特征完成主体结构搭建，再对安装孔位、轴端扁位、绕组引出线、端盖固定螺丝等细节特征做精细化还原，所有特征均保留完整参数化关联，可根据实际设计需求快速调整电机机身长度、轴径、安装孔距等核心尺寸，适配不同数控设备的安装要求。参数设计层面严格遵循NEMA23步进电机的行业标准，还原了该型号每200步的步距角特性、425oz-in的失速扭矩对应的结构尺寸，引出线按照四相步进电机的接线规范做了分色建模，分别对应不同的绕组相位，可直接用于数控系统的接线方案模拟。渲染材质部分针对不同部件做了差异化材质赋予，电机机身的散热筋结构采用黑色哑光工程塑料材质模拟实际塑封定子外壳，前后端盖采用银灰色磨砂金属材质还原铝合金压铸端盖的质感，输出轴采用亮面金属材质模拟镀镍加工的钢轴效果，引出线分别赋予红、绿、蓝、黑四种彩色绝缘材质，渲染后可清晰区分各部件结构，直观展示电机的外观细节。结构原理上完整还原了混合式步进电机的典型结构，前端盖带定位止口与安装法兰，可直接适配数控滑台、小型数控雕刻机等设备的安装位，后端盖预留了阻尼器或编码器的安装空间，机身的轴向散热筋结构可增大散热面积，保障电机长时间运行的散热需求，四相引出线的排布符合常规步进电机的出线规范，可匹配市面上绝大多数步进驱动器的接线定义。软件兼容方面，模型原生为SolidWorks2011格式，同时导出了通用STL格式，可兼容UG、Pro/E、Mastercam等主流三维设计软件，也可直接导入切片软件用于3D打印验证安装尺寸，不存在特征丢失、破面等问题，不同软件打开后均可正常查看结构、测量尺寸。研发教学应用层面，该模型可直接用于小型数控磨床、数控雕刻机、桌面型数控车床等小型数控设备的整机装配设计，在研发阶段验证电机与安装座、传动机构的干涉情况，也可作为机械设计教学中步进电机结构讲解、数控系统接线教学的三维演示素材，帮助学习者快速理解步进电机的外部结构与安装要点，还可用于数控设备的方案展示、BOM清单统计等工作场景，缩短数控设备的研发设计周期。
