硬币分拣振动给料台结构设计

　　该振动给料台主要面向硬币自动分拣、清点类设备的前端上料工位，常见于公交场站硬币清分车间、银行硬币清点中心、自助硬币兑换设备内部，承担零散硬币的定向排序、匀速给料功能，避免后续分拣工位出现堆料、卡滞问题。从结构剖面来看，整体采用层叠式装配设计，底部为振动发生单元的安装腔，预留了偏心振动组件的安装空间，中部为承托料盘的支撑框架，上部为带阵列漏孔的分选台面，不同孔径的漏孔对应不同面值硬币的尺寸阈值，可在振动输送过程中完成初步的面值筛分。

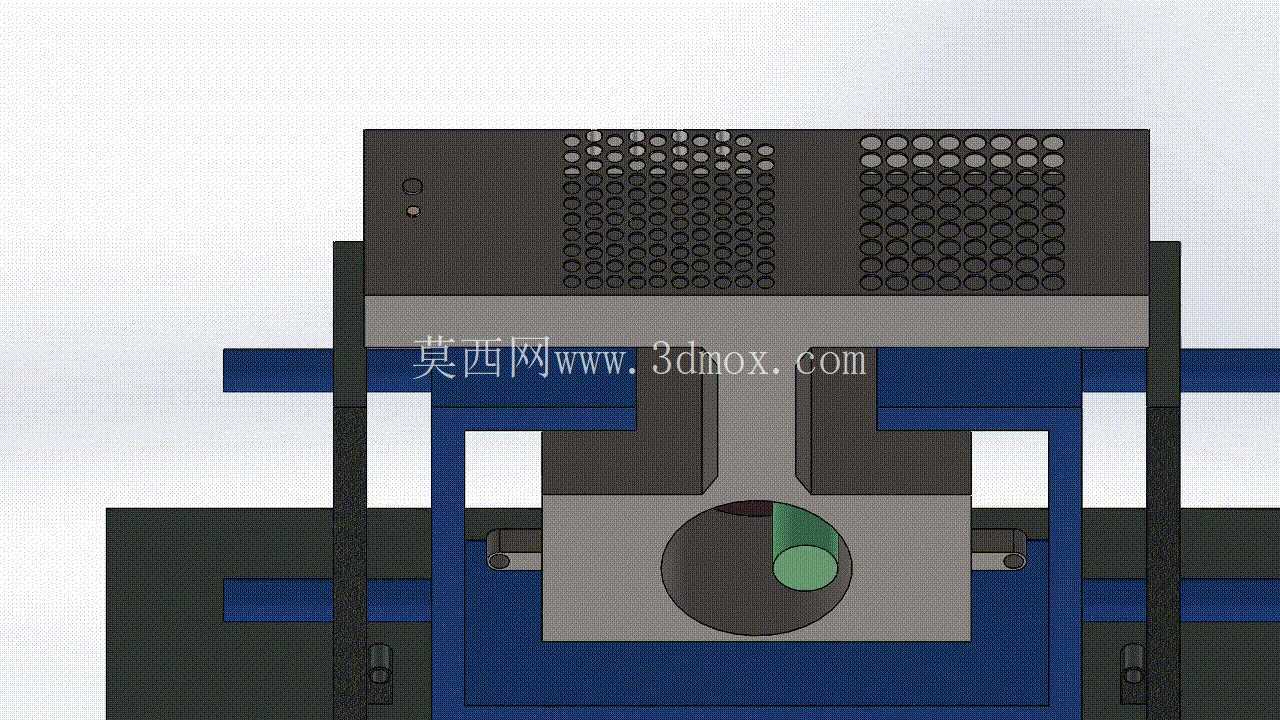

　　设计过程中优先考虑了振动传导的均匀性，支撑框架采用对称式筋板布局，避免振动过程中出现台面振幅不均导致的硬币跑偏、堆积问题，料盘与支撑框架之间预留了3mm的振动间隙，防止刚性接触产生的异响与结构疲劳。台面的漏孔采用阶梯式排布，从入料端到出料端孔径依次增大，配合振动的定向输送轨迹，让小面值硬币先完成落料，大面值硬币沿台面继续输送至对应出料口，漏孔边缘做了0.2mm的倒角处理，避免硬币卡滞在孔位处。

　　安装边界方面，整体设备的底部安装孔位采用标准的120mm间距布局，可直接适配现有主流硬币清分设备的机架安装位，不需要额外做转接板设计，设备总高度控制在180mm以内，台面的有效工作区域尺寸为240mm*180mm，可一次性容纳约500枚混合面值硬币的上料量，满足常规清分作业的连续给料需求。振动单元的安装位预留了标准的电机安装法兰，可适配不同功率的振动电机，根据实际的给料速度需求调整振动参数，不需要改动主体支撑结构。

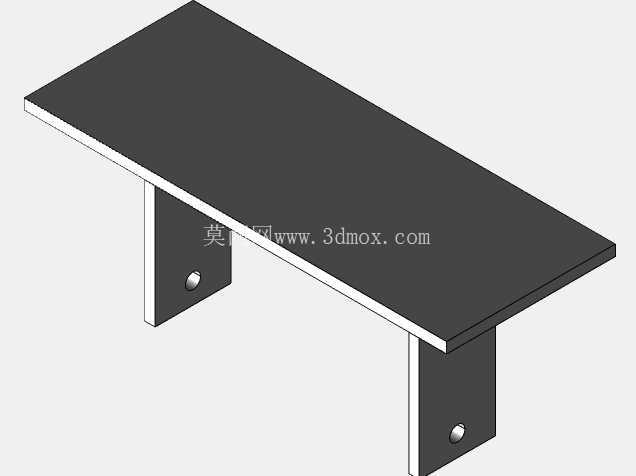

　　结构细节上，台面两侧设置了挡边结构，挡边高度为15mm，可防止振动过程中硬币从台面侧边滑落，挡边与台面采用一体化折弯成型，减少装配环节的拼接缝隙，避免硬币卡入缝隙造成设备故障。中部的导向通道采用渐缩式设计，从入料端的宽幅通道逐步收窄至单硬币宽度的输送轨道，让硬币在振动输送过程中逐步排成单列，为后续的计数、分拣工序提供规整的物料流。底部的支撑脚采用阻尼橡胶材质，可吸收振动传导至机架的余震，避免整个清分设备随振动台产生共振，影响其他工位的检测精度。

　　在实际工况适配中，该结构可兼容新旧版本的流通硬币尺寸，漏孔的尺寸公差控制在±0.1mm，既不会出现漏检错分，也不会因尺寸过小导致卡料。振动参数的适配范围覆盖了常用的给料速度区间，从每分钟300枚到每分钟1200枚的给料量均可通过调整振动电机的偏心块角度实现，不需要更换结构件。整体结构的零部件多采用钣金折弯与标准件装配，加工难度低，后期维护时可快速拆解清理台面的杂物，不需要专用工具即可完成日常的清洁与检修作业。
