机床用Coulise齿轮箱传动结构

　　在普通车床的进给传动链路里，这类齿轮箱承担着主轴与进给系统之间的运动分流、转速匹配核心作用，区别于常规同轴布置的减速箱，其采用交错轴齿轮排布结构，能够在有限的安装腔体内实现多方向动力输出，适配车床溜板箱、刀架进给的多维度传动需求。从实际装配场景来看，该齿轮箱的安装基准为箱体底部的一体式安装法兰，法兰面预留的沉孔位置与CA6140车床床身的预装螺孔完全匹配，安装时无需额外加工转接板，箱体侧壁的伸出轴端直接对接进给光杆，轴端的密封槽位适配标准丁腈橡胶油封，能够有效阻挡车床加工过程中飞溅的切削液、金属碎屑进入箱体内部，避免齿轮啮合面出现磨粒磨损。设计阶段优先考虑了车床频繁正反转、冲击载荷的工况特性，所有啮合齿轮均采用渐开线齿形，

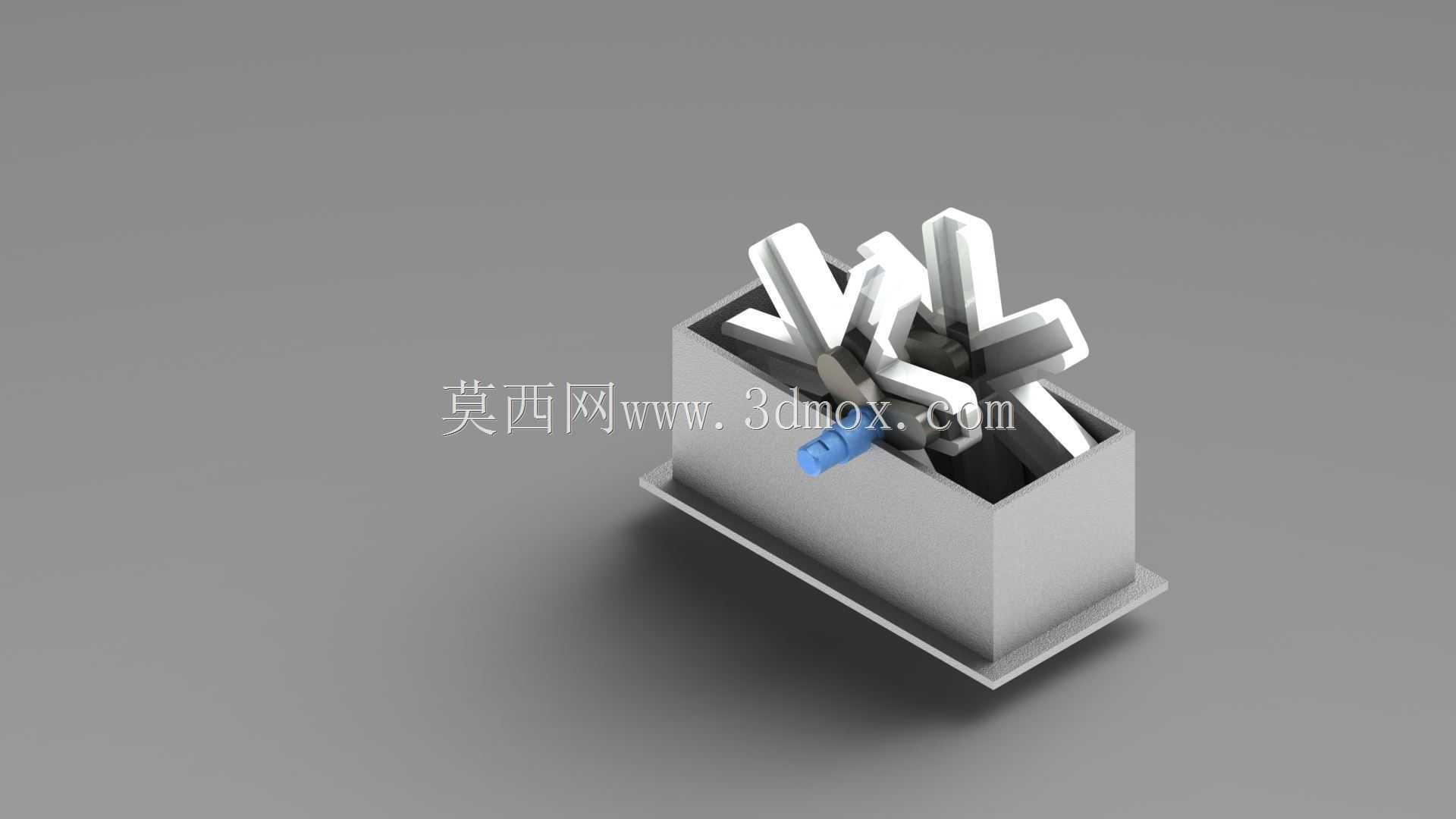

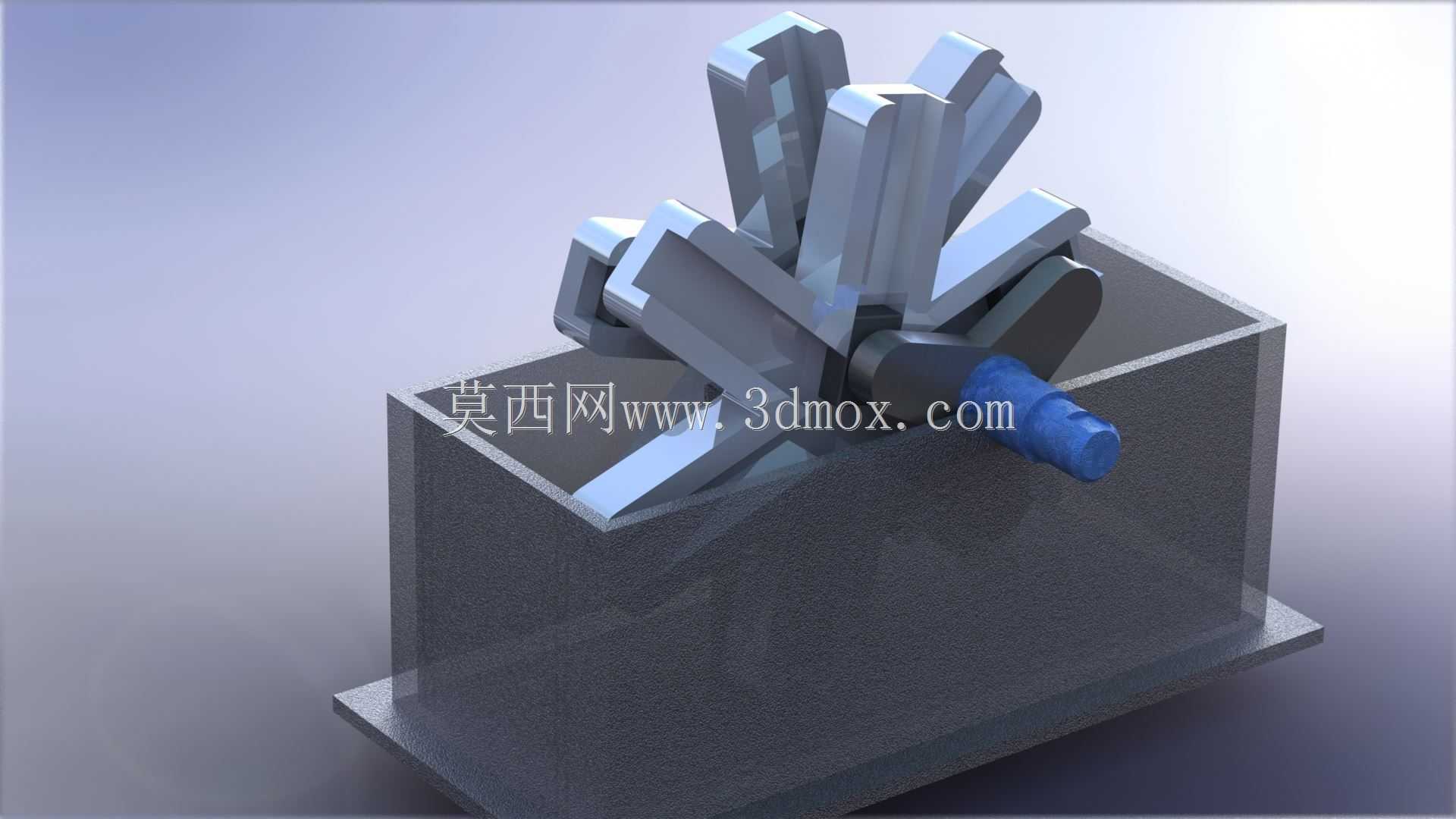

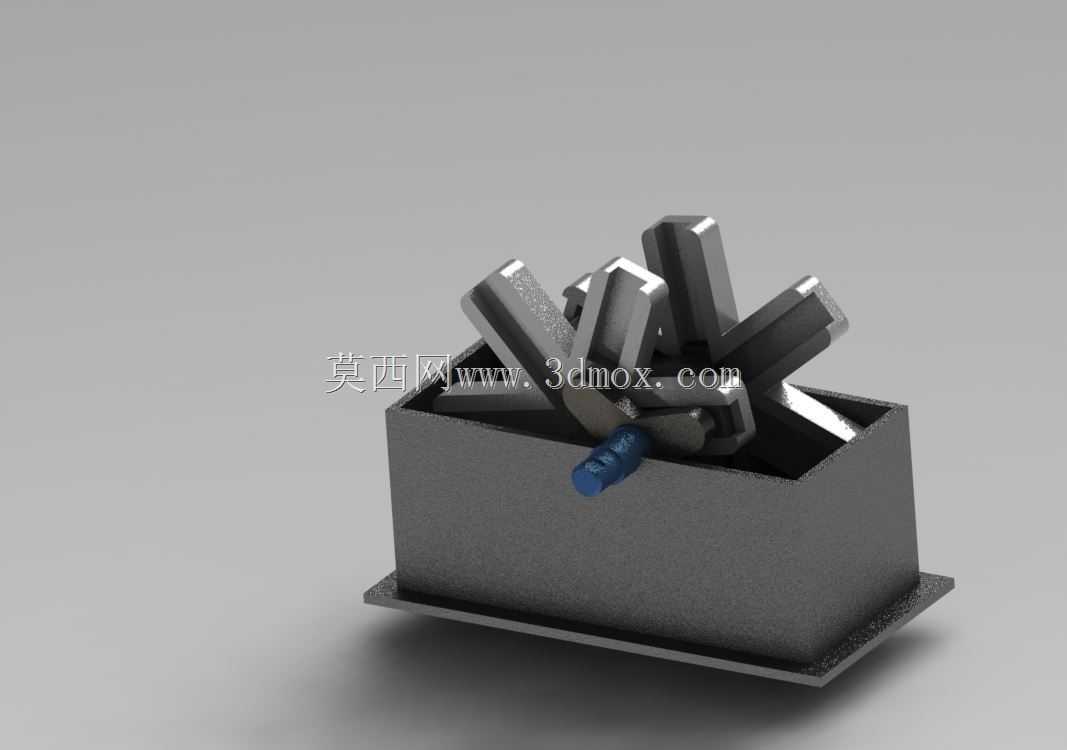

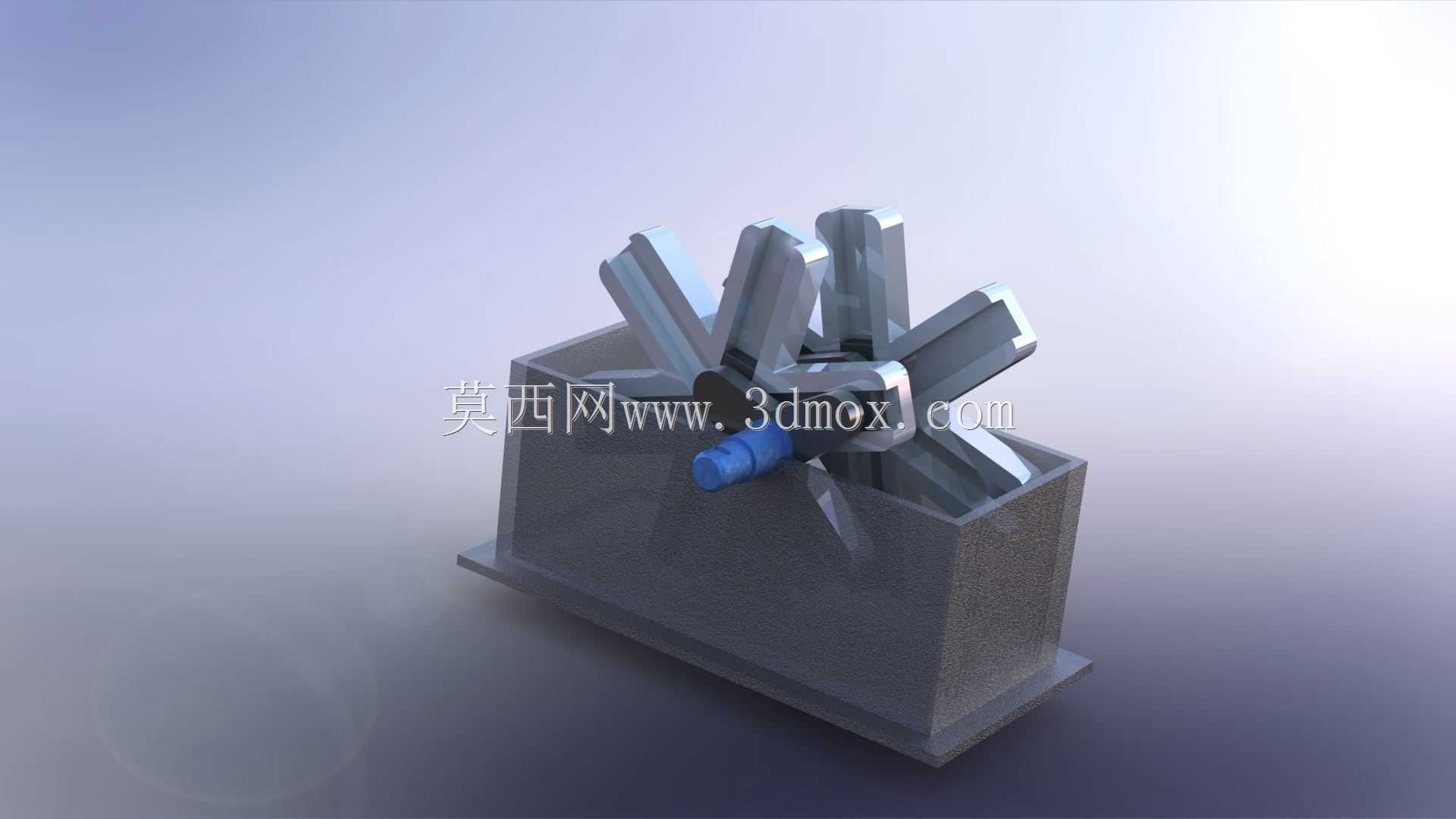

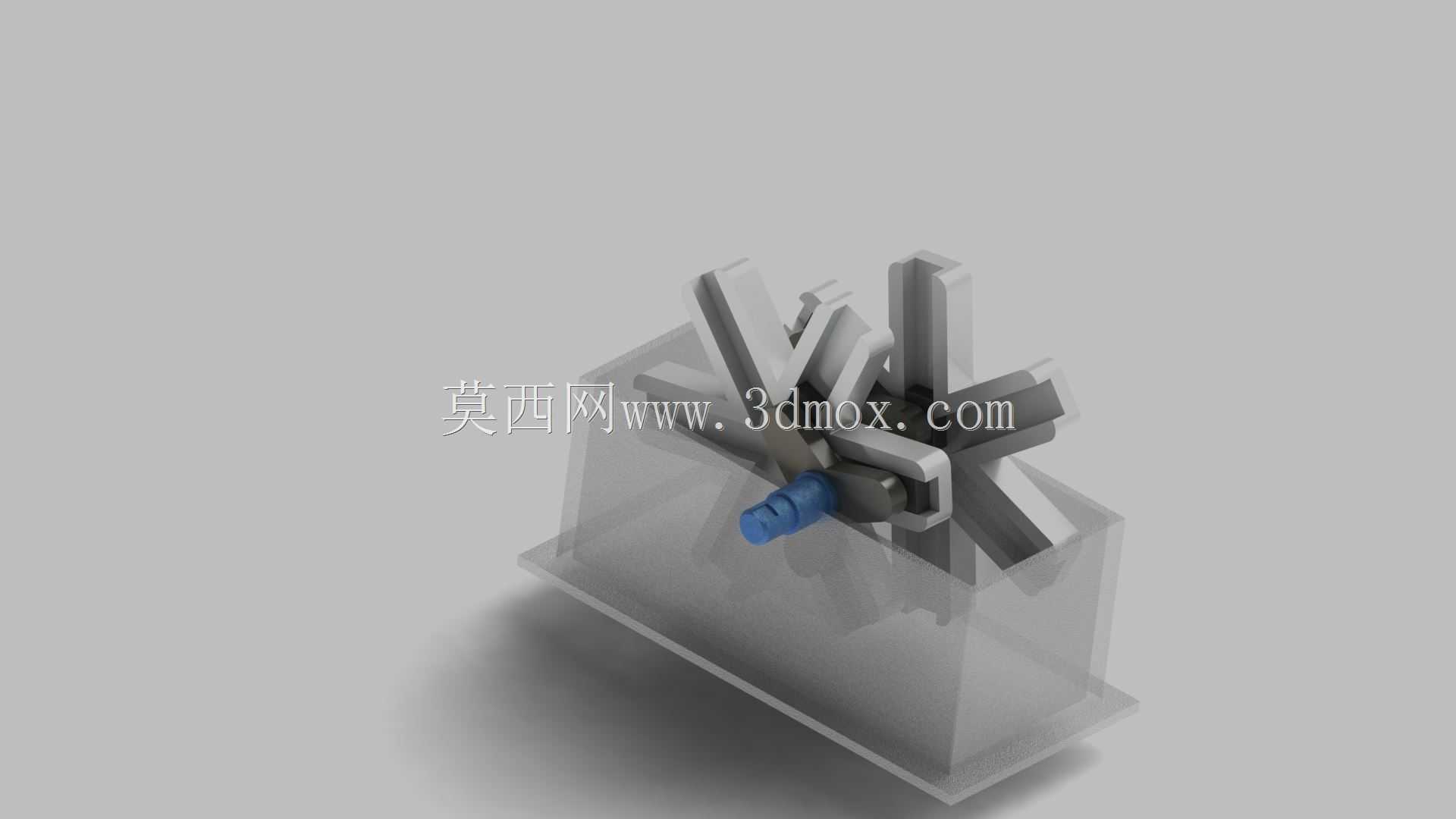

　　齿向做了微量修形处理，抵消轴系受力变形带来的齿面偏载问题，箱体内的齿轮支撑轴跨距经过反复校核，在保证轴系刚度的前提下尽可能压缩箱体整体体积，避免与床身内部的其他走线、润滑管路产生干涉。从功能特性上看，该齿轮箱可实现固定传动比的动力传递，输入轴端的蓝色轴套为快换式连接结构，能够快速对接不同规格的动力输入联轴节，箱体内的齿轮组采用错齿排布，有效降低啮合过程中的传动噪声，即使在车床主轴满转速运行时，齿轮箱的振动幅值也能控制在设备运行允许的范围内，不会连带刀架出现振纹影响加工表面质量。箱体采用半开放式可视化结构设计，上半部分的透明视窗可以直接观察内部齿轮的啮合状态、润滑脂的留存情况，日常维护时无需完全拆解箱体，就能快速判断齿面是否出现点蚀、

　　断齿等故障，大幅降低设备维保的停机时间。在安装边界的把控上，箱体的整体外轮廓尺寸完全适配CA6140车床床身的预留安装腔，最高处的齿轮凸起部分距离腔体内壁留有足够的安全间隙，即使设备长期运行产生热变形，也不会出现运动部件与床身剐蹭的问题，输入轴与输出轴的中心高严格匹配车床原有传动链路的中心高参数，装配时无需反复调整轴系同轴度，能够直接替换原有老旧齿轮箱完成设备维修。从运动学特性来看，该齿轮箱的传动效率经过实测能够达到92%以上，动力传递过程中的功率损耗极低，不会给车床主电机带来额外的负载压力，齿轮啮合的侧隙控制在合理区间，既能够补偿热膨胀带来的尺寸变化，又能保证进给传动的反向空程量满足车床螺纹加工、精密进给的精度要求，

　　不会因为侧隙过大导致进给爬行、加工尺寸超差。在润滑设计上，箱体内部采用脂润滑方式，无需额外设计复杂的油路循环系统，适配车床定期维保的润滑周期，加注一次润滑脂即可满足长期运行需求，箱体底部的排油孔可以在维保的时候快速排出旧润滑脂与沉积的金属磨屑，操作流程简便，不需要专用的维保工具就能完成日常维护作业。
