任天堂N64手柄控制器Pak卡带结构设计

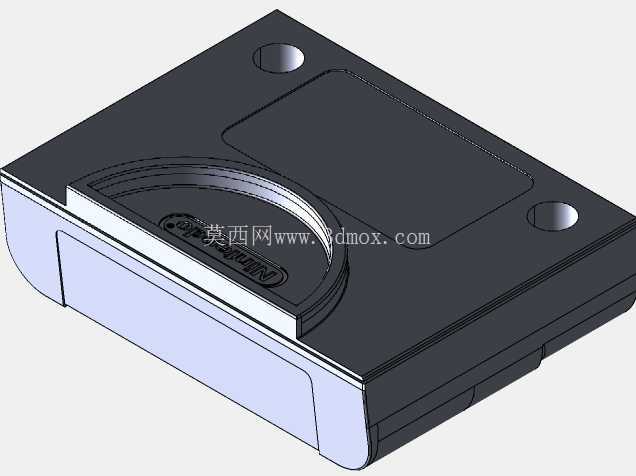

　　该结构件为任天堂N64游戏主机配套的手柄扩展Pak卡带，主要应用于复古游戏硬件复刻、第三方游戏配件生产、怀旧游戏硬件改装等场景，作为N64手柄的扩展存储或功能扩展载体，可插入N64手柄顶部的扩展槽位，实现手柄震动功能扩展、游戏存档额外存储、外设功能转接等实际用途，是N64游戏生态中手柄端的核心扩展配件。从结构设计层面来看，整个卡带分为上下扣合的塑料外壳与内置PCB电路板两个核心部分，外壳采用ABS注塑成型的分体式设计，上下壳通过侧边卡扣与定位柱实现无螺丝扣合，既满足量产装配的效率要求，也兼顾后期玩家拆解改装的便利性。

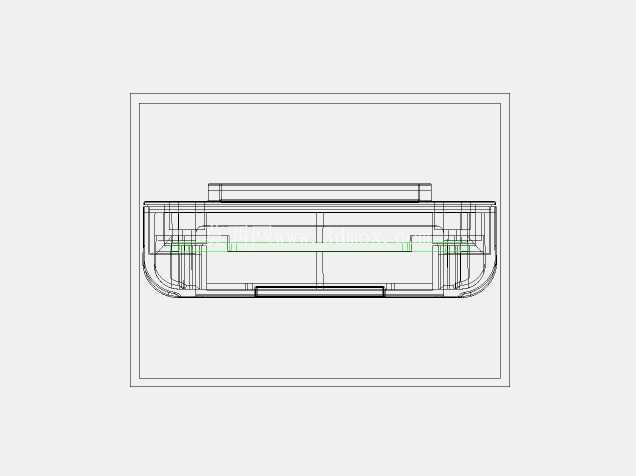

　　外壳前端的金手指接触区域做了内凹限位设计，金手指边缘与外壳端面预留0.8mm的安全间隙，避免插拔过程中金手指与手柄插槽外壳发生剐蹭导致镀层磨损，同时金手指区域的外壳两侧做了导向斜角，斜角角度为15度，可在插入手柄插槽时自动导正位置，避免插偏导致金手指弯折。卡带整体外形尺寸严格匹配N64手柄扩展槽的安装边界，整体长度为56.2mm，宽度为42.5mm，外壳主体厚度为8.3mm，插入端的厚度收窄至7.8mm，与手柄插槽的内部间隙控制在0.15mm-0.2mm之间，既保证插拔时的顺滑手感，又避免插入后出现旷量松动导致接触不良。

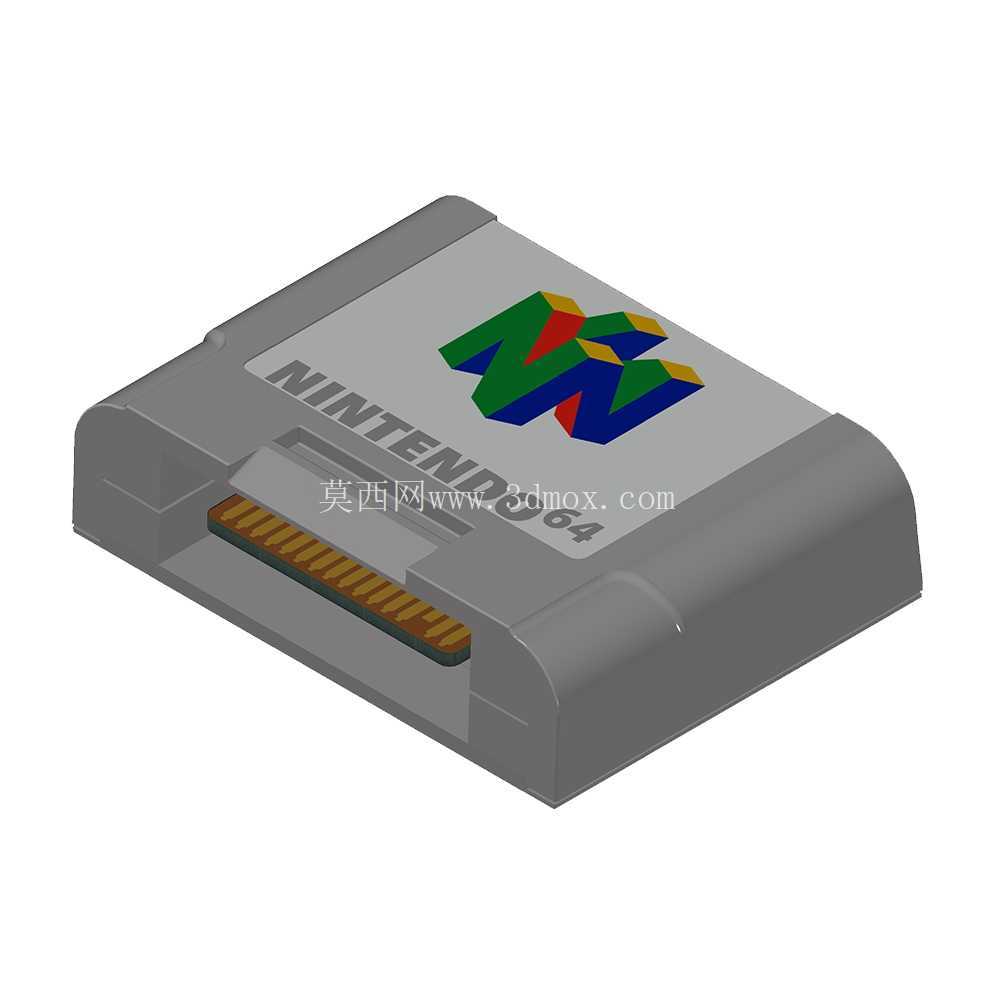

　　外壳表面的N64标识区域做了下沉0.3mm的凹槽设计，可适配丝印或贴纸粘贴的工艺需求，凹槽边缘做了R0.2的圆角处理，避免贴纸粘贴时出现边缘起翘的问题。内置PCB板的定位采用外壳内部的四个定位筋实现，PCB板与外壳内壁的间隙预留0.1mm，定位筋高度为1.2mm，可完全限制PCB板在外壳内部的上下、左右窜动，避免设备跌落时PCB移位导致金手指与手柄触点对位偏移。PCB板上的金手指焊盘位置严格对齐外壳前端的开口区域，金手指长度为6.2mm，插入手柄后与插槽内的弹片接触长度为4.5mm，满足接触可靠性的要求，同时金手指表面做了镀金处理，镀层厚度为0.05μm，可承受至少500次插拔循环不出现接触电阻超标的问题。

　　外壳的侧边做了防滑纹理设计，纹理深度为0.15mm，间距为1mm，方便用户插拔时施力，避免手滑导致卡带掉落。卡带尾部做了弧形过渡设计，弧度与N64手柄的表面弧度完全匹配，插入后卡带尾部与手柄表面齐平，不会出现突出的棱角，提升握持手柄时的手感一致性。在结构强度设计上，外壳的壁厚均匀控制在1.5mm，卡扣位置的壁厚局部加厚至2mm，避免反复拆装卡扣出现断裂，金手指开口位置的外壳边缘做了加厚处理，厚度为2mm，可承受插拔时的侧向力，避免开口位置开裂。整个设计完全还原原装N64控制器Pak的装配尺寸与结构细节，可直接用于3D打印定制外壳、注塑开模量产第三方替换配件，也可作为复古游戏硬件改装的结构参考，适配自制PCB板的安装需求，对于游戏配件复刻领域的结构设计人员来说，该模型的尺寸链设计、卡扣结构、插拔导向结构都具备较高的参考价值，尤其是消费电子类插拔配件的间隙控制、导向设计、定位结构的设计思路，可直接迁移到其他类似的卡接式电子配件的结构开发中。
