可3D打印微型蜗轮蜗杆减速装置

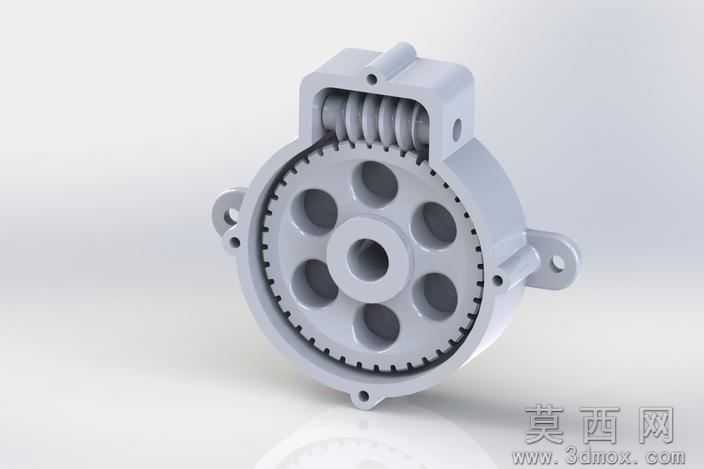

该作品为适配桌面级FDM3D打印工艺设计的微型蜗轮蜗杆减速装置，建模阶段充分考虑熔融沉积成型的工艺特性，对所有零件的壁厚、安装孔位、配合间隙做了针对性优化，避免打印过程中出现翘曲、支撑难去除、装配卡滞等常见问题。整体结构采用一体化壳体设计，壳体外侧设置带通孔的安装耳，可直接通过螺栓固定到各类小型动力输出场景中，壳体上部预留蜗杆安装腔，下部设置蜗轮容纳腔，腔体边缘做圆角过渡处理，既提升壳体结构强度，也减少打印过程中的应力集中问题。蜗杆采用单头圆柱蜗杆结构，建模时对齿形做了适配3D打印的公差补偿，齿顶与齿根均设置微小倒角，避免层纹导致的传动卡滞；蜗轮采用辐板式结构，轮盘上均匀开设六个圆形减重孔，在不影响轮齿啮合强度的前提下大幅降低打印耗材用量，蜗轮中心设置带定位台阶的轴孔，可直接匹配常用的微型输出轴尺寸，轮齿参数与蜗杆完全匹配，保证传动过程的平稳性。渲染阶段采用哑光浅灰色工程塑料材质，模拟PLA耗材打印后的真实质感，场景布置采用柔和的无影打光，清晰展现壳体的分型线、轮齿的啮合细节、安装耳的孔位特征，视角选择斜45度俯视角度，可同时观察到上部蜗杆与下部蜗轮的配合状态，直观呈现装置的传动逻辑。设计过程中优先保证零件的可打印性，所有零件均无需额外添加大量支撑，仅在蜗杆安装腔的顶部位置设置易剥离的线性支撑，打印完成后去除支撑即可完成装配，各配合面预留0.2mm的装配间隙，无需二次打磨即可实现顺畅转动，整体传动比适配小型步进电机、直流减速电机的动力输出需求，可直接应用于小型机械臂、桌面自动化装置、创客DIY项目等场景，装置的整体尺寸紧凑，壳体最大直径不足百毫米，占用安装空间极小，同时蜗轮蜗杆结构具备反向自锁特性，可避免输出端受力反转导致的动力端损坏，提升使用过程中的安全性与可靠性。
