蒸汽机车锅炉皮车型燃烧室结构设计

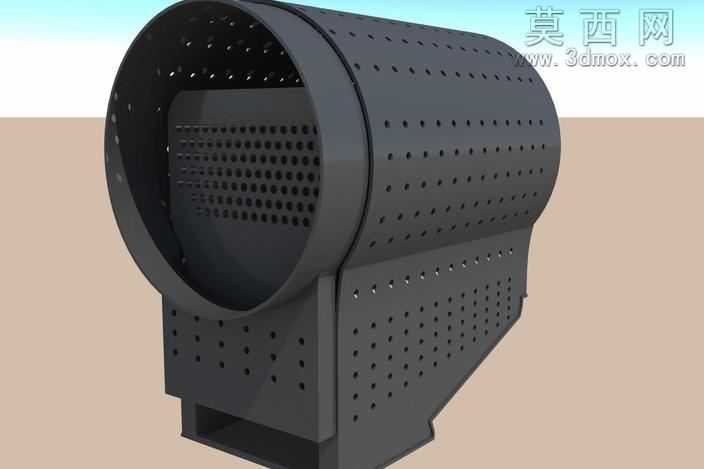

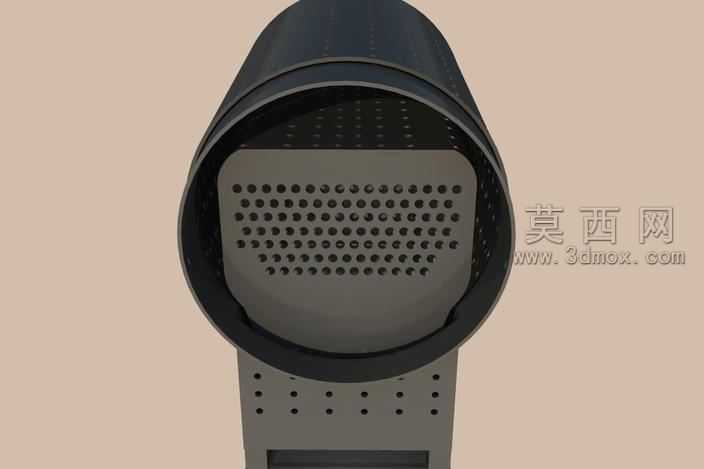

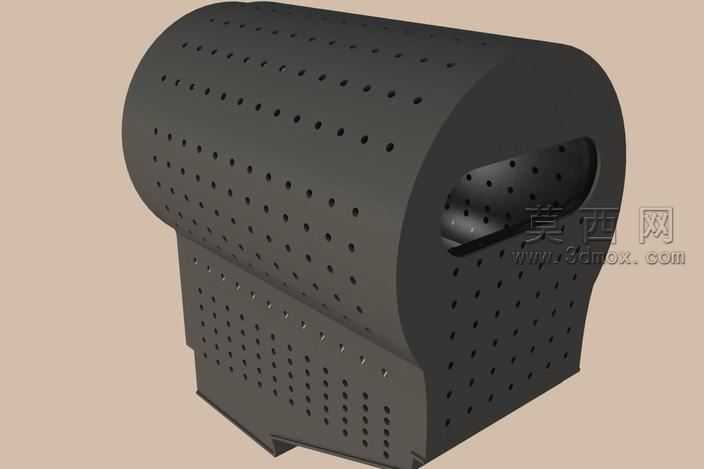

本作品为蒸汽机车配套的锅炉皮车型燃烧室三维建模设计，建模过程依托三维参数化设计软件完成，整体采用自顶向下的设计思路，先完成燃烧室整体轮廓的骨架搭建，再逐步拆分细化各个功能结构，确保各部件装配间隙合理，符合机车锅炉燃烧系统的装配逻辑。模型主体采用圆筒形主腔体搭配下部支撑段的结构形式，主腔体开口端做了环形加厚包边处理，提升结构强度的同时，也为后续与锅炉其他段的对接装配预留了安装基准面。腔体内部的核心燃烧区域设置了带密集阵列通孔的整流板，建模时采用线性阵列加局部特征调整的方式完成孔位排布，既保证了通孔的均匀分布，也针对不同区域的通气需求调整了孔位密度，兼顾燃烧时的气流分配与火焰稳定需求。下部支撑段同样设置了多排规整的通孔结构，用于配套管路的接入与固定，建模时严格按照管路对接的尺寸要求完成孔位定位，确保烟管、配管能够精准对接安装。材质渲染阶段，主腔体外壳采用耐高温哑光黑金属材质，还原机车锅炉燃烧室的实际金属质感，表面添加了轻微的使用痕迹纹理，提升模型的真实感；内部整流板采用耐高温合金材质，呈现哑光深灰金属质感，与外壳材质形成清晰区分，方便观察内部结构；支撑段采用与腔体一致的金属材质，保证整体视觉风格统一。结构设计上充分考虑了蒸汽机车燃烧室的实际工作需求，圆形区域预留了烟管与火管的装配位置，多线程孔道的两端预留了圆顶铆接接入位，还原了传统机车燃烧室的铆接装配工艺特征，整体结构完整，各部件特征清晰，既可以作为机车结构教学的演示模型，也能够为蒸汽机车热力系统的相关设计提供结构参考，模型细节还原度高，各特征之间的衔接过渡自然，没有出现特征错位、装配干涉的问题，完整呈现了皮车型机车燃烧室的结构特点与功能布局。
