低成本数控直线滑动导轨结构设计

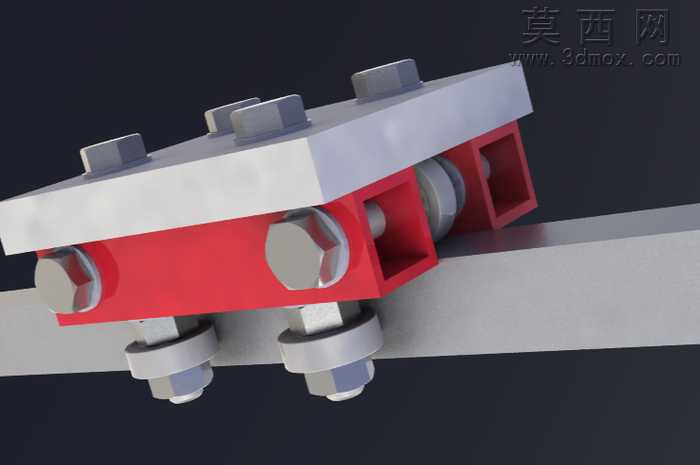

本作品为低成本线性滑轨的三维设计方案，采用SolidWorks完成全参数化建模，整体建模过程遵循机械设计公差配合规范，所有零件均按实际加工尺寸1:1还原，可直接导出工程图用于生产参考。模型整体采用模块化拆分设计，分别包含滑轨基座、夹持滑块、锁紧螺栓、导向滚轮、限位端盖五个核心部分，各零件间的装配约束完全按照实际装配逻辑设置，可实现真实的滑动运动仿真，直观展示导轨的运行状态。渲染阶段采用金属材质与工程塑料材质搭配的方案，滑轨主体与螺栓、滚轮等承载部件赋予磨砂合金钢材质，还原金属零件的哑光金属质感与细微加工纹理，滑块的夹持主体部分采用红色工程塑料材质，既区分了不同功能部件，也直观体现了该低成本方案采用非金属滑块降低加工成本的设计思路。结构设计上摒弃了传统直线导轨的高精度滚珠循环结构，采用双侧滚轮夹持滑轨的形式，降低了对滑轨加工精度的要求，同时通过对称布置的四组可调螺栓实现滚轮预紧力的调节，可根据实际使用场景调整滑动阻尼与导向精度，在满足普通数控设备进给导向需求的前提下，大幅降低了零件加工难度与整体制造成本。滑块顶部设置了标准化的安装平台，预留了成排的螺栓安装孔，可直接适配各类常见的工装载具安装需求，无需额外制作转接板。建模过程中对所有螺纹特征进行了简化处理，保留螺纹的公称尺寸与装配间隙，既保证了模型装配的准确性，也避免了过多细节特征导致的文件体积过大问题，同时对滚轮与滑轨的接触曲面做了相切约束处理，运动仿真时可实现无卡顿的顺滑滑动效果。整体设计兼顾了实用性与经济性，适合入门级数控设备、小型自动化进给机构使用，在保证基础导向精度的前提下，将整体制造成本控制在传统滚珠直线导轨的三分之一以内，适配对成本敏感、载荷不大的直线传动场景。
