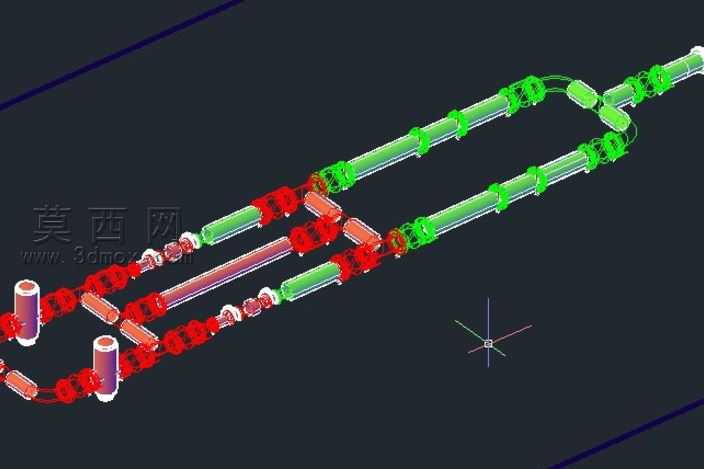

本作品为面向孟加拉国电源房场景设计的气线连接管路三维模型,整体建模过程严格遵循工业管路设计规范,在三维软件环境中完成全参数化结构搭建。建模阶段首先梳理电源房内气源点位与用气终端的分布逻辑,确定双回路并行的管路走向框架,通过扫掠特征生成主管路的柱形主体结构,针对不同管径的衔接段采用变径放样特征保证过渡平滑,避免管路内部出现气流阻滞的结构死角。模型中绿色标识段为气体输送主通路,采用等径长直管路搭配等距排布的固定卡箍结构,卡箍部件通过环形阵列与约束装配贴合在主管外壁,还原实际安装中的管路固定逻辑,保障长距离布设时的结构稳定性;红色标识段为分支转接与阀组集成区域,此处通过多通接头特征实现主路与支路的气流分配,每个支路末端预留标准接口结构,可适配不同规格的用气设备连接需求,紫色标识的端部组件为气源接入与终端输出的接口模块,建模时还原了接口处的密封槽、锁紧螺纹等细节结构,保证虚拟装配时的干涉检查有效性。材质渲染阶段,主通路管路赋予半透明硬质工程塑料材质,可直观展示内部气体通路的走向逻辑,卡箍与阀组部件赋予金属哑光材质,区分固定结构与输送主体的视觉差异,端部接口采用金属亮面与彩色标识环搭配,清晰区分进气端与出气端的功能差异。设计过程中充分考虑电源房内的空间约束,将整体管路设计为回环式布局,在有限的安装空间内实现双路供气的冗余设计,避免单路故障导致的供气中断,同时所有弯折段均采用大曲率圆角过渡,符合气体管路的布设工艺要求,减少气流压力损失。模型完成后通过全局干涉检查验证所有部件的装配合理性,每个衔接位置的配合公差均参考工业管路安装标准设定,既可以作为电源房气线施工的布局参考,也可用于管路安装培训的演示素材,完整还原了气线从气源接入到终端分配的全流程结构逻辑。
- 全部评论(0)
- 模板大小 1.02 MB
- 售价 10金币
- 浏览次数
- 系统要求 AutoCAD,效果图,其它,
- 软件分类 通用机械零部件
