带安装耳的方形通风冷却风扇防护外罩

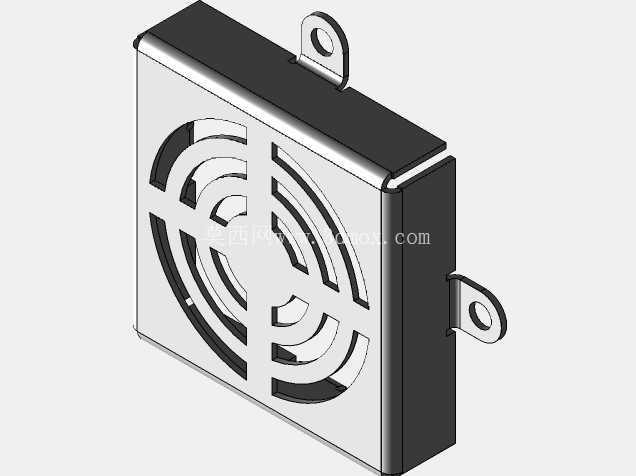

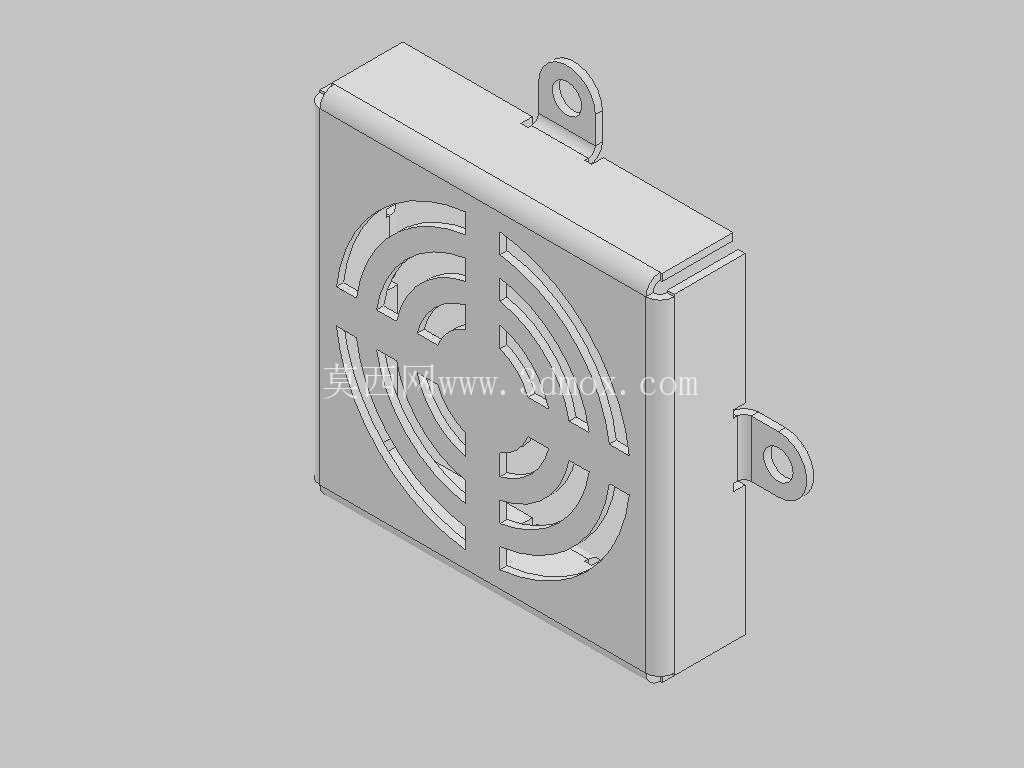

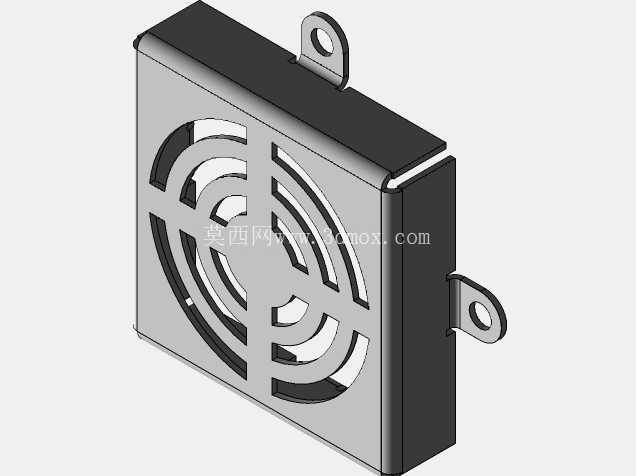

　　这款冷却风扇罩主要应用在工业气动元件、小型液压动力单元、嵌入式工控机箱、低压电气柜这类需要主动散热的设备上，核心作用是在不阻挡冷却气流流通的前提下，隔绝外部异物触碰高速旋转的风扇叶轮，避免线缆碎屑、加工飞屑、检修工具误触引发的设备故障或安全隐患。从结构设计来看，整体采用薄壳方形腔体结构，主体为等壁厚的围板与带通风格栅的面板拼接成型，围板边缘做了折边压合处理，既提升了整体结构的抗形变能力，也避免薄钣金边缘的锐边划伤安装人员。

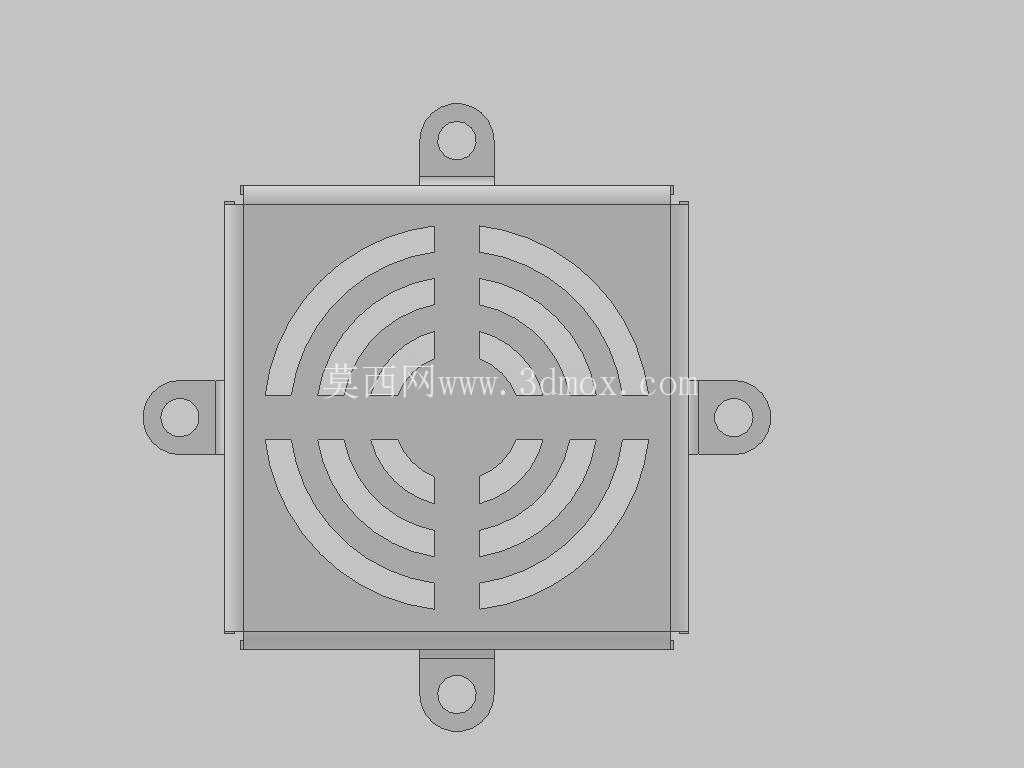

　　面板上的格栅采用同心圆弧开槽设计，开槽的走向顺着风扇旋转的气流方向排布，相比传统直条格栅，这种圆弧开槽能减少气流穿过罩体时的紊流损失，降低风阻带来的散热效率衰减，同时开槽的宽度控制在8mm以内，能有效阻挡手指、较大的金属碎屑进入风扇区域，兼顾通风量与防护等级要求。安装结构上，罩体的两个相邻侧边分别延伸出带安装孔的固定耳，安装孔为长圆形设计，允许安装时存在±1.5mm的位置偏差，适配不同设备上风扇安装位的加工公差，不需要在装配时反复调整孔位对齐度，能有效提升现场装配的效率。固定耳与罩体主体采用一体折弯成型，衔接位置做了小圆弧过渡，避免应力集中导致安装锁紧时固定耳根部断裂。

　　从安装边界来看，罩体的内部腔体尺寸完全匹配标准80mm规格轴流风扇的外形尺寸，腔体深度预留了3mm的间隙，避免风扇运转时的振动直接传递到罩体引发共振异响，安装后罩体整体突出安装面的高度不超过25mm，不会占用过多设备外部空间，适配紧凑安装空间的使用需求。设计过程中重点平衡了防护性能与通风效率的关系，格栅的筋条宽度设置为3mm，既保证筋条有足够的结构强度，不会因为外力挤压出现变形触碰叶轮，也尽可能减少筋条对气流的遮挡面积，经过实际气流模拟验证，该结构的通风有效面积占面板总面积的62%，能满足常规功率轴流风扇的通风需求，不会因为加装防护罩导致散热风量出现明显下降。

　　罩体的侧边围板上预留了卡扣位，不需要额外打螺丝就能直接卡在风扇的外框上，配合固定耳的螺丝锁紧，实现双重固定，即使设备存在持续振动，也不会出现罩体松动脱落的问题。在实际选型应用中，这类风扇罩可以直接配套同规格的轴流风扇使用，不需要额外修改设备的原有安装结构，替换性较强，不管是新设备组装还是旧设备的风扇防护改造都能适用。结构上没有复杂的曲面特征，加工工艺适配常规钣金冲压、折弯工序，量产时的加工效率较高，成本控制空间充足。另外，罩体的表面没有多余的凸起结构，日常清洁维护时可以直接擦拭表面，不会出现积灰的死角，适合在工业车间多粉尘的环境下长期使用。
