Inventor钣金练习用盒状壳体展开结构

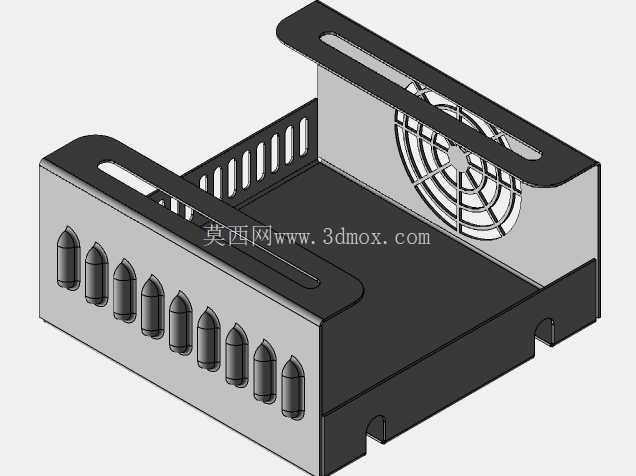

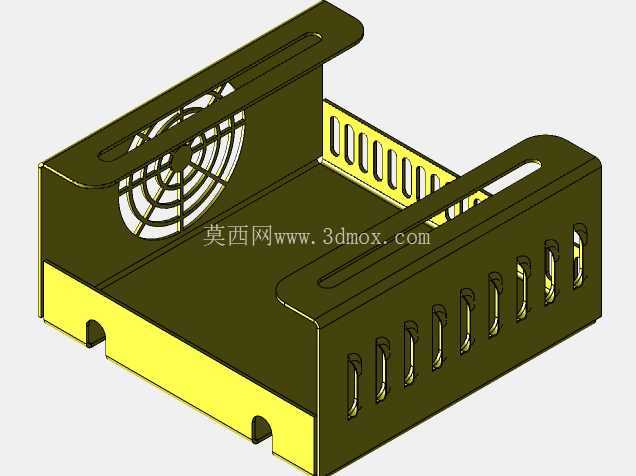

　　这套钣金结构件的设计初衷是面向钣金设计初学者的实操练习载体，同时也可作为小型电控类设备的外壳原型参考，在工业现场的小型控制单元、桌面级检测设备外罩、嵌入式模块防护壳体场景中都能找到对应的适配方向。从结构功能来看，零件主体采用弯折围合的盒型结构，一侧预留了长条形安装槽位，可用于设备内部组件的走线或者外接操作件的伸出安装；侧面设计的阵列式通风孔与圆形风扇安装位，能够匹配小型轴流风扇的安装尺寸，为内部发热元件提供散热风道，避免密闭壳体内热量堆积影响元器件运行稳定性；侧壁的子弹头状凸起结构并非装饰性设计，而是通过钣金冲压形成的加强筋结构，能够在不增加板材厚度的前提下提升壳体侧壁的抗形变能力，减少板材弯折后出现的回弹变形，同时也能在壳体堆叠存放时起到限位作用，避免相邻壳体表面刮擦。

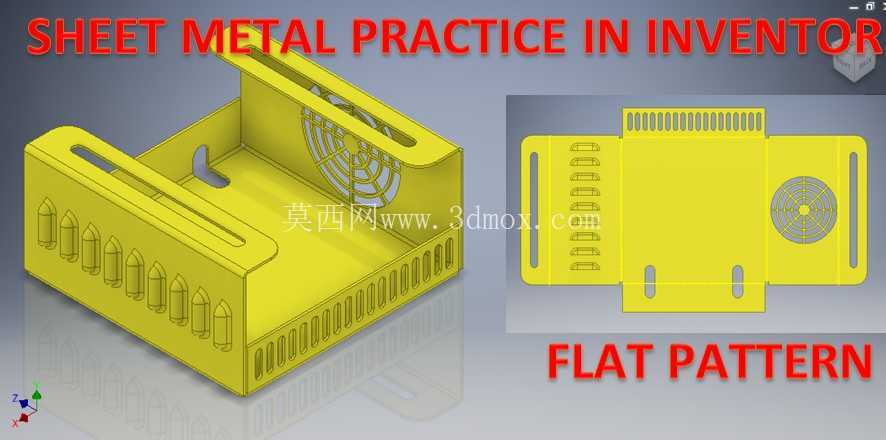

　　设计过程中优先遵循钣金加工的工艺约束，所有弯折边都预留了合理的折弯内R角，避免出现直角弯折导致的板材开裂问题，同时在展开图中已经预先标注了折弯扣除量对应的尺寸，实际加工时可直接导入激光切割设备下料，再通过折弯机一次成型，不需要二次修配。壳体的安装边界设计充分考虑了通用安装场景，底部预留的两个对称U型槽位，可适配M3到M5规格的安装螺钉，既可以通过螺钉直接固定在设备安装基板上，也可以搭配卡扣实现免工具快拆安装；侧边的阵列式卡槽结构，可用于扩展安装侧边挡板或者外接功能模块，拓展壳体的适用场景。

　　从建模逻辑来看，整个零件采用自底向上的钣金设计思路，先绘制基础平板轮廓，再通过凸缘、剪切、冲压、阵列等钣金特征逐步成型，所有特征都保留了可编辑的参数，练习者可以根据实际需求调整板材厚度、弯折高度、通风孔密度等参数，快速衍生出适配不同尺寸需求的壳体结构。展开图的生成严格遵循实际加工的展开规则，所有折弯区域的展开补偿量都按照常用冷轧钢板的折弯系数设置，生成的平面图案可直接用于加工编程，不存在建模特征与加工工艺脱节的问题。

　　在实际应用中，这类钣金壳体相比3D打印的塑料壳体，具备更好的电磁屏蔽能力与结构强度，适合应用在存在电磁干扰的工业现场环境中，同时钣金加工的成型效率更高，小批量生产时的成本远低于注塑或者3D打印方案。设计时特意将所有的棱角位置都做了小圆弧过渡处理，避免安装维护时划伤操作人员，同时也减少了板材弯折处的应力集中问题，提升壳体的长期使用可靠性。壳体的内部空间预留了足够的元器件安装余量，可容纳常规尺寸的PCB板、小型电源模块与接线端子，不需要额外做结构修改即可直接适配多数小型电控模块的安装需求。
