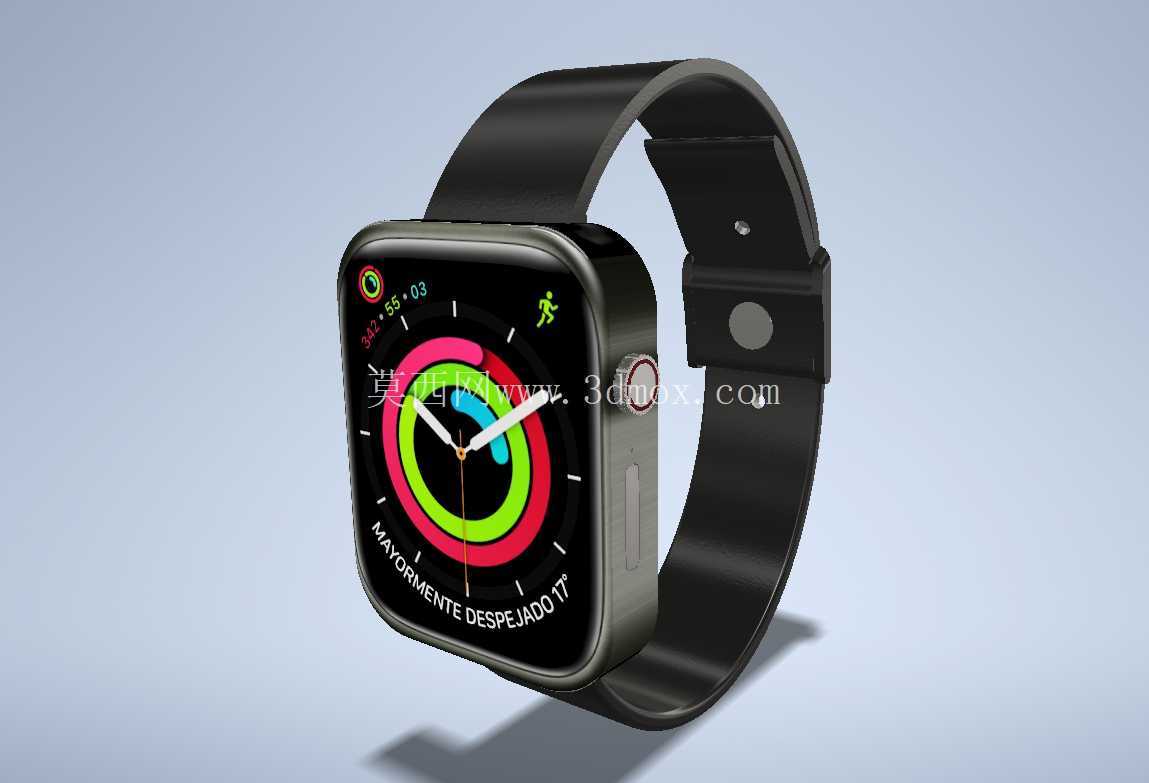

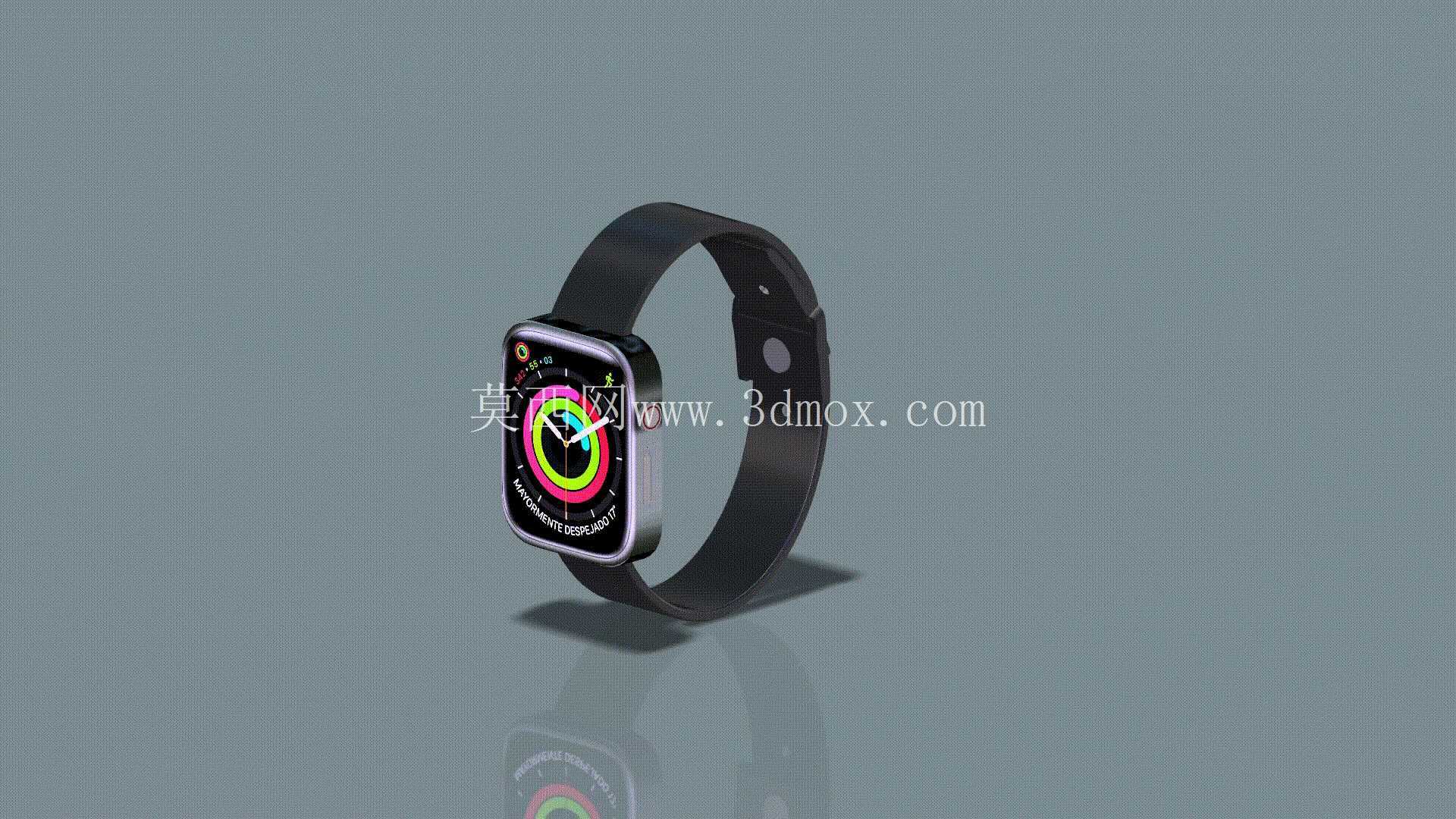

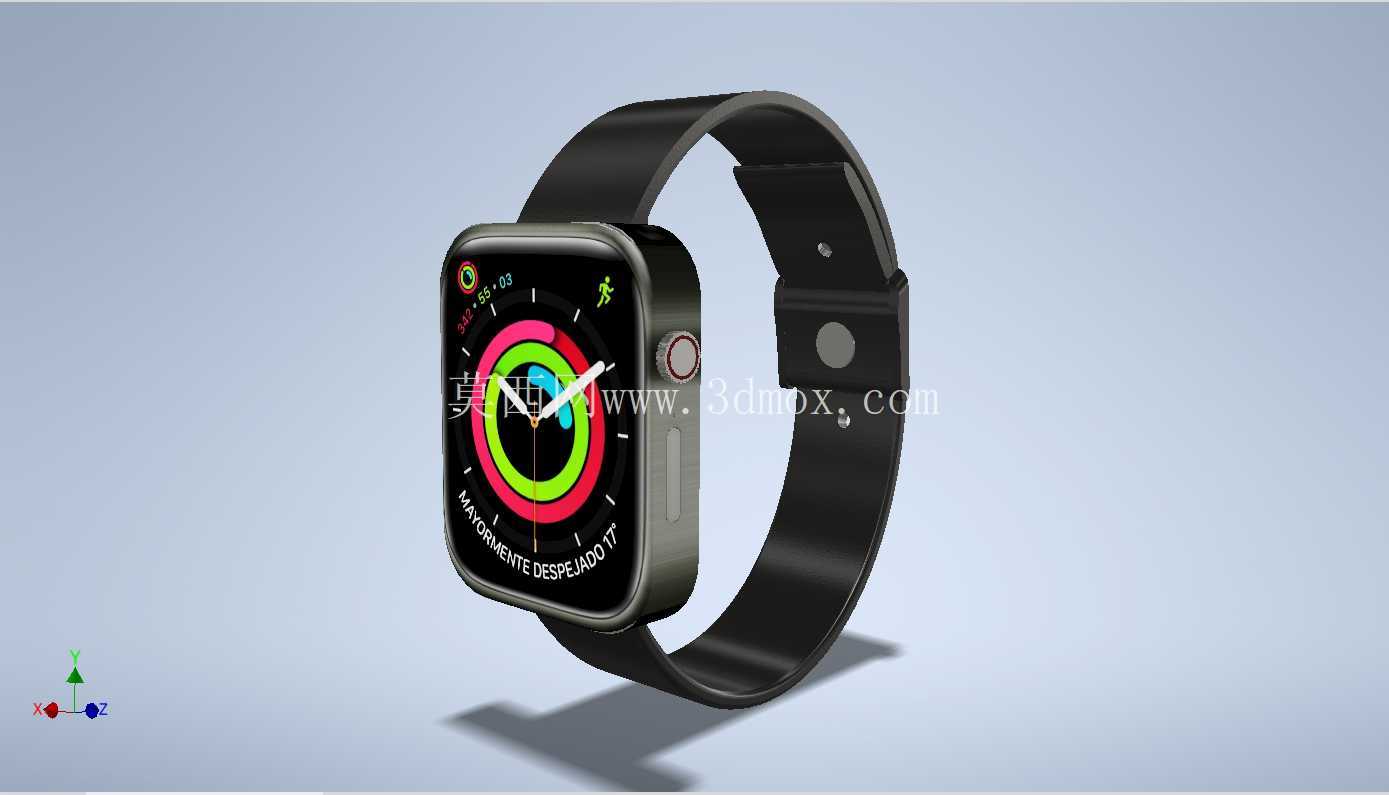

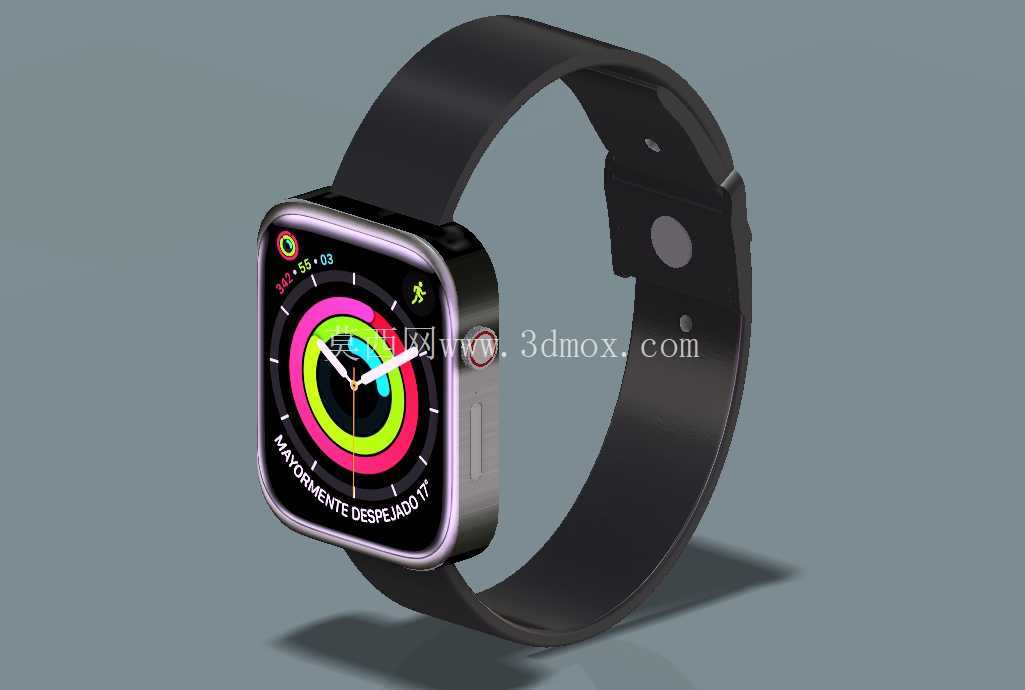

智能穿戴腕表外观结构三维设计

　　做消费电子结构设计这些年，经手的可穿戴设备模型不算少，这次的智能腕表三维结构，是完全贴合量产落地需求搭建的，先从实际应用场景说起，这类设备日常要覆盖通勤、运动、睡眠监测等全时段佩戴场景，所以建模时首先考虑的是佩戴贴合度，表壳与表带的衔接弧度做了反复调整，表耳位置的内收角度控制在12度，刚好适配多数人手腕的桡骨凸起位置，避免长时间佩戴硌手。

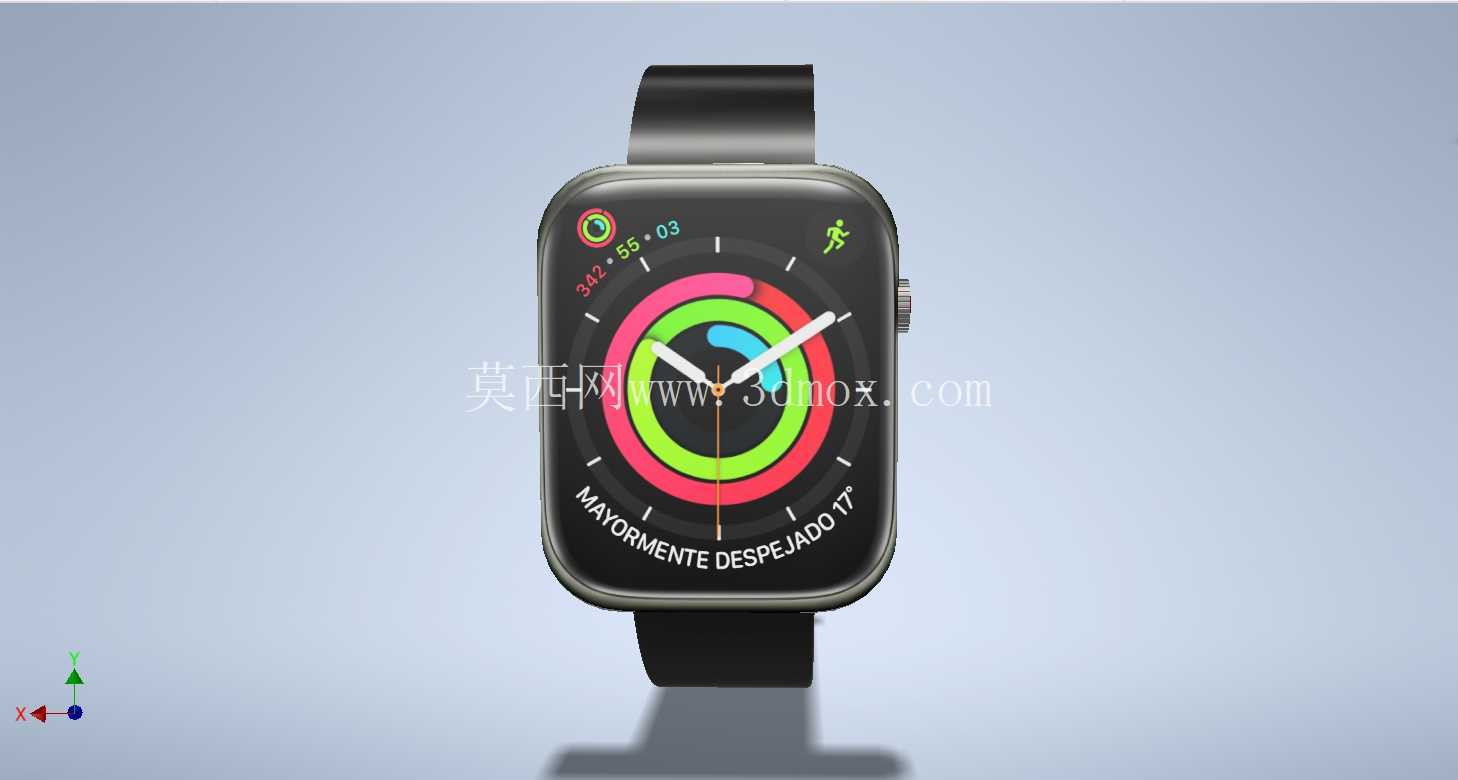

　　从功能特性来看，表身侧面的数码表冠做了独立的装配间隙预留，旋转阻尼结构的空间留足了0.3mm的公差带，侧边的功能按键做了下沉式设计，按键表面和表壳侧面的高度差控制在0.8mm，既避免日常剐蹭误触，又能保证按压时的反馈行程足够。表身正面的屏幕贴合区域做了0.2mm的下沉台阶，刚好适配盖板玻璃的粘贴厚度，屏幕四周的R角和表壳前圈的R角做了同心处理，视觉上不会出现边框宽窄不均的问题。

　　设计思路上没有追求过度的轻薄噱头，表身整体厚度控制在10.7mm，内部预留了心率传感器、振动马达、电池模组的堆叠空间，后盖的传感器凸起区域做了弧面过渡，和手腕皮肤的接触面积控制在合理范围，既保证监测时的信号稳定性，又不会因为凸起过高导致佩戴时勾扯衣物。表带采用的是常见的快拆结构，表耳位置的生耳孔做了沉台设计，快拆按键的活动间隙预留0.2mm，用户不需要额外工具就能完成表带更换，表带的透气槽做了等距分布，每道槽的深度1.2mm，运动出汗时能快速导流，避免表带和皮肤之间积汗。

　　安装边界这块，表壳的中框采用一体化的圆弧过渡，没有尖锐的棱角，所有外观面的拔模角度控制在1.5度，满足注塑或者CNC加工的工艺要求，表冠的位置距离表壳上下边缘的距离分别是18mm和22mm，手指操作时不会碰到手腕或者表带，按键的按压行程预留1mm，内部的轻触开关安装位做了定位柱，装配时不需要反复调整位置。后盖的传感器保护镜片采用透明材质，安装位做了密封槽，预留0.5mm的宽度用来放置防水胶圈，能满足日常洗手、淋雨的防水需求，不需要做额外的密封结构就能达到基础的生活防水等级。

　　建模时所有的外观曲面都做了G2连续处理，表壳和表带衔接的位置做了曲面顺接，从各个角度看都不会出现棱线突兀的问题，表带的弯折区域做了减薄处理，最薄的位置厚度2mm，保证佩戴时表带能自然贴合手腕弧度，不会出现硬邦邦的翘边问题。表身内部的堆叠空间做了分区处理，电池区域靠下，靠近后盖的位置，主板区域靠上，靠近屏幕的位置，中间预留了0.3mm的屏蔽罩安装空间，各个元器件之间的安全间隙都留足了0.2mm，避免量产组装时出现元器件干涉的问题。

　　实际做结构校验的时候，特意模拟了手腕摆动时的表带受力情况，表带和表耳连接的位置做了加强筋，厚度比表带主体厚0.5mm，避免长期弯折出现断裂的问题，表冠的齿纹做了0.3mm的深度，旋转时的摩擦力足够，不会出现打滑的情况，屏幕的保护玻璃边缘做了2.5D弧边处理，和表壳前圈的衔接处高度差控制在0.05mm以内，手指滑动屏幕边缘的时候不会有刮手的感觉。
