钢管桁架式赛车车架结构设计

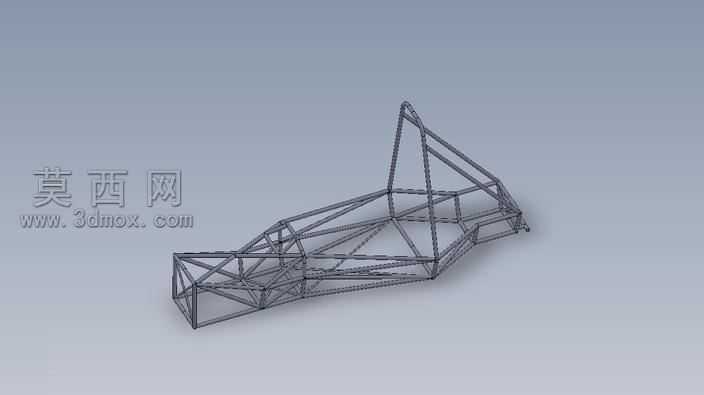

本作品为钢管桁架式赛车车架的三维结构设计，采用空间管架结构形式完成整体建模，建模过程中严格遵循赛车车架的力学承载逻辑与安装适配要求，以等直径金属管材为基础建模单元，通过精准的空间点位定位完成每一段管材的走向、衔接与节点处理，所有管材交接处均做共面贴合处理，避免出现结构错位或虚接的问题，保障后续结构受力分析的准确性。建模阶段先完成整体轮廓的基准搭建，依据赛车的轴距、轮距、驾驶舱预留空间、动力系统安装位、悬架固定点位等核心参数绘制三维参考线，再逐段生成管材实体，对主承载区域的管材做加粗加厚的参数区分，对非核心辅撑区域的管材做轻量化排布，在保障整体结构刚度的前提下尽可能减少冗余管材的使用，降低整体车架重量。渲染阶段采用哑光金属材质模拟钢管的真实质感，对管材表面做细微的磨砂纹理处理，还原金属管材焊接后的表面状态，背景采用低饱和度的浅灰色调，突出车架本身的空间结构线条，通过三点布光的方式打亮车架的各个立面，清晰展现每一处管材的衔接关系与空间走向，避免出现结构阴影遮挡关键节点的问题。结构设计上采用三角形稳定结构作为基础承载单元，在车头碰撞溃缩区、驾驶舱防滚区域、车尾动力安装区域分别做针对性的结构强化：车头区域采用逐级吸能的桁架排布，预留出碰撞时的变形吸能空间；驾驶舱区域围绕乘员乘坐范围搭建闭环防滚结构，在顶部、侧部、后部均设置交叉支撑管材，保障侧翻、碰撞时的乘员生存空间；车尾区域预留发动机、变速器、后悬架的安装固定点位，通过多段斜向支撑将动力系统的载荷分散传递到整个车架主体，避免局部应力集中。设计思路围绕赛车的竞技使用需求展开，在满足结构强度、安装适配要求的基础上，尽可能优化管材排布路径，减少不必要的弯折与衔接，既降低实际加工时的弯管、焊接难度，也能进一步控制车架整体重量，实现强度与轻量化的平衡，同时所有安装点位均预留标准安装平面与孔位参考，可直接适配常规赛车的动力、悬架、转向、制动等系统的安装需求，为后续的整车装配、结构仿真分析提供精准的三维模型基础。
