可调式机械连接臂结构三维设计作品

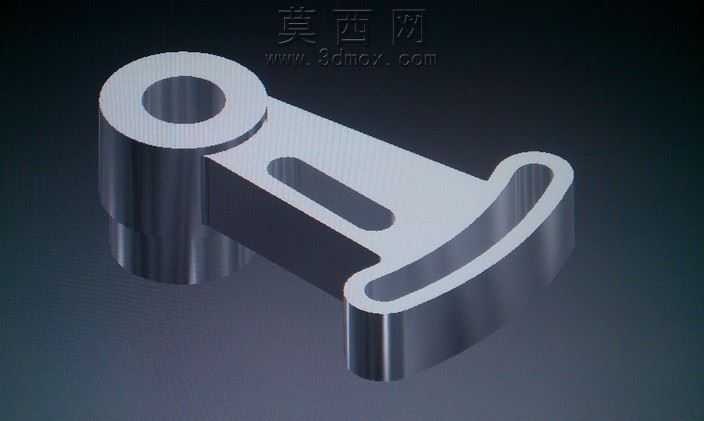

本作品为可调式机械连接臂的三维建模设计成果，建模阶段采用Autodesk Inventor软件完成全参数化特征构建，首先以基准平面定位核心安装孔位，通过拉伸凸台命令生成臂体的基础实体轮廓，针对臂身的长条形调节槽特征，采用切除拉伸命令精准控制槽体的长度、宽度与深度参数，确保槽体与臂身两侧的圆弧过渡面完全贴合，避免出现建模破面或特征重叠的问题。针对臂体端部的弧形贴合结构，通过放样凸台命令结合多截面草图实现曲面顺滑过渡，再对所有棱边添加等半径圆角特征，还原机械加工后的倒角去毛刺工艺效果，让模型整体更贴近实际生产的零件形态。材质配置阶段选用金属磨砂钢材材质，调整材质的反射率、粗糙度与环境光遮蔽参数，模拟经过表面氧化处理的合金钢零件质感，渲染阶段采用三点布光方案，主光源从斜上方45度投射突出臂体的立体轮廓，辅光源补亮暗部区域避免细节丢失，背景选用深灰色渐变背景突出金属零件的质感，最终渲染图清晰呈现零件的结构层次与材质表现。结构设计上，该可调臂一端设置带通孔的圆柱安装座，用于与固定基座实现铰接连接，臂身开设的长直调节槽可适配不同安装位置的锁紧需求，通过调整紧固件在槽内的位置即可改变臂体的有效工作长度与安装角度，端部的弧形压合面可与被连接件实现更大面积的贴合，提升连接后的结构稳定性，整体结构紧凑无冗余设计，在保证结构强度的前提下尽可能缩减零件体积，可广泛应用于工装夹具定位、小型机械工位调节、自动化设备辅助支撑等场景。设计过程中充分考量零件的加工工艺可行性，所有特征均采用常规机加工即可实现，不存在倒扣、极小内角等难以加工的结构，建模过程中同步校验各部分的壁厚均匀性，避免出现壁厚突变导致的加工变形问题，安装孔与调节槽的尺寸公差均按照通用机械零件的配合要求预留合理间隙，确保设计完成的三维模型可直接导出工程图用于实际生产加工。
