STMB1440B微控制器扩展开发板结构设计

　　这款STMB1440B微控制器扩展板的结构设计，完全围绕嵌入式开发场景的实际使用需求展开，在工业控制终端、小型智能传感节点、教学实验平台等场景中，这类扩展板承担着核心主控与外设模块的信号中转、供电分配、接口适配作用。实际项目应用里，不少开发者会遇到核心板引脚资源不足、外设接线杂乱、接口不匹配的问题，这款扩展板的设计初衷就是解决这类痛点，通过规整的接口布局，将微控制器的GPIO、串口、CAN、I2C等引脚全部引出，同时预留标准排针排母安装位，方便对接各类传感器、执行器、通信模块，省去手工飞线的繁琐，也能降低接线错误带来的调试风险。

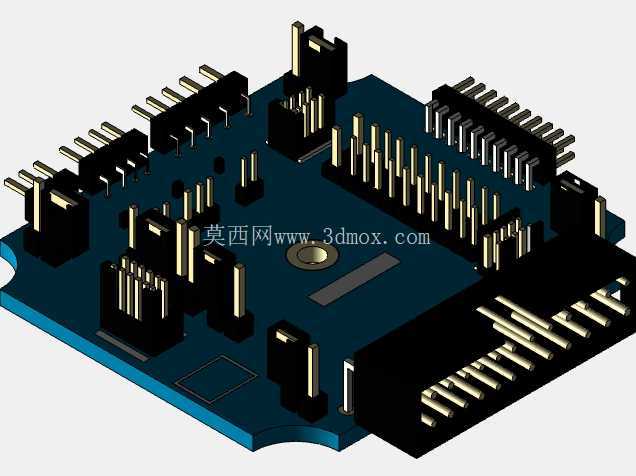

　　从结构设计思路来看，整个板件采用蓝色阻焊层的FR-4基材，板型边缘做了圆弧过渡处理，避免安装时剐蹭导线或者操作人员手部，板身预留的固定安装孔位置经过反复校核，既可以直接固定在标准亚克力开发外壳内，也能通过铜柱堆叠在其他功能板上方，不会和周边的电容、接插件产生结构干涉。板上的排针排母全部采用行业通用的2.54mm标准间距，这个尺寸选型是经过多场景验证的，既可以兼容市面上绝大多数的杜邦线、扩展模块，也能保证引脚之间的绝缘间距满足低压数字电路的安全要求，不会出现信号串扰或者短路问题。

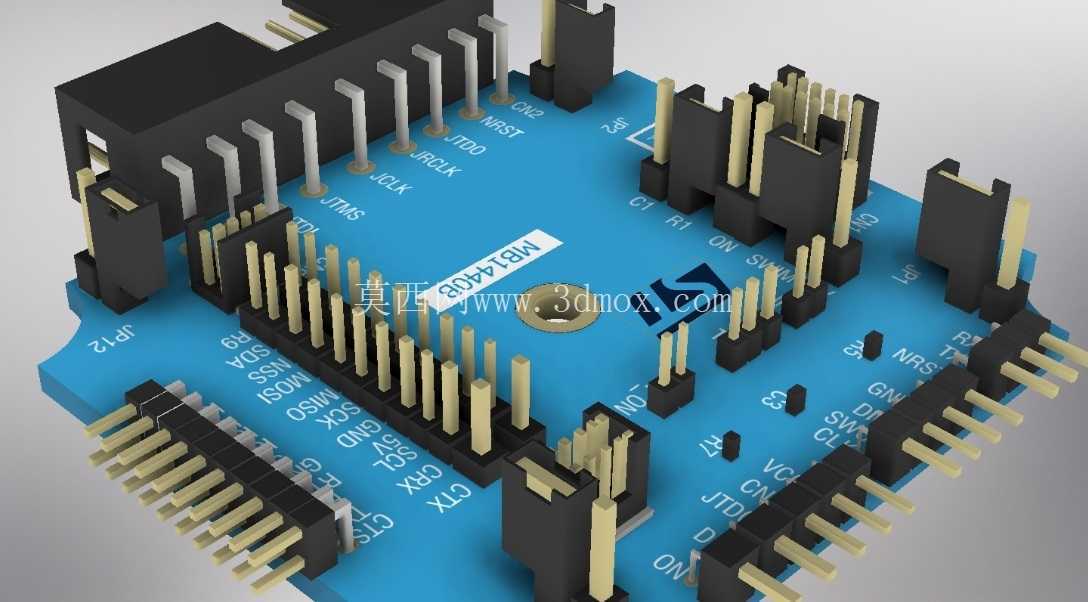

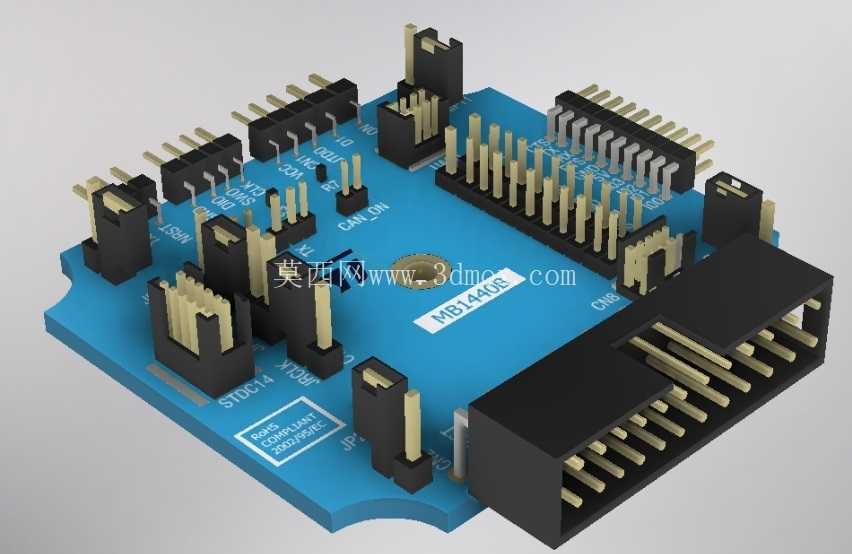

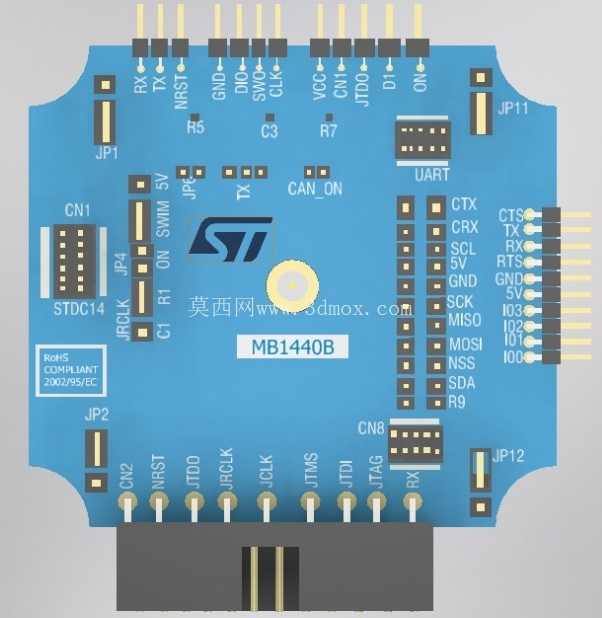

　　接口布局上，设计时特意将不同功能的接口做了分区排布：电源相关的接口集中布置在板边一侧，方便接入外部供电模块，走线时也能将大电流供电线路和微弱信号线路分开，减少电源噪声对模拟信号、高速通信信号的干扰；通信类接口沿板的另一侧排布，方便外接CAN总线、串口通信模块时走线顺畅，不会和其他外设接线交叉缠绕；通用IO接口则按照端口序号整齐排列，每个排针组旁都印有清晰的丝印标识，开发者接线时可以快速对应引脚定义，不用反复查阅手册。板身中间预留的核心模块安装位，尺寸刚好适配对应封装的STMB1440B核心板，安装时核心板通过排母垂直插接在扩展板上，整体堆叠高度控制在合理范围内，不会因为过高导致安装空间不足，也不会因为过低导致核心板底部元件和扩展板表面的贴片元件产生挤压。

　　安装边界方面，整板的长宽尺寸经过优化，既保证了足够的接口引出数量，又不会占用过多的安装空间，在小型嵌入式设备的壳体内部安装时，板件边缘距离壳体内壁预留了足够的安全间隙，不会因为壳体注塑公差导致板件卡滞。板上的贴片元件全部采用回流焊工艺适配的封装尺寸，元件高度统一控制在排母高度以下，堆叠安装时不会被上层板件挤压损坏。板上预留的定位孔直径适配常用的M3铜柱，安装时可以根据实际需求选择单端固定或者四角固定，在有振动的工业场景下使用时，四角固定的方式可以保证板件连接稳固，不会因为长期振动导致排针接插件接触不良。

　　实际使用过程中，这类扩展板的结构设计还要考虑调试操作的便利性，板上的按键、指示灯位置都布置在板边容易操作和观察的区域，下载程序、复位操作时不用拆卸其他外接模块就能直接触碰按键，运行状态指示灯也不会被接线遮挡，方便快速排查设备运行状态。走线布局上，电源回路的走线宽度做了加宽处理，满足多外设同时工作时的载流要求，信号走线则尽量走短直线路，减少信号传输过程中的衰减和干扰，对于高速信号引脚，走线长度做了等长处理，保证通信信号的同步性。整个板件的结构没有冗余设计，每个元件的位置、每个接口的排布都服务于实际开发使用的需求，既满足教学实验场景下的易操作、易识别要求，也能满足工业小型控制设备的长期稳定运行要求，在结构可靠性、安装兼容性、使用便利性上做到了较好的平衡。
