四缸发动机进气歧管节气门总成结构

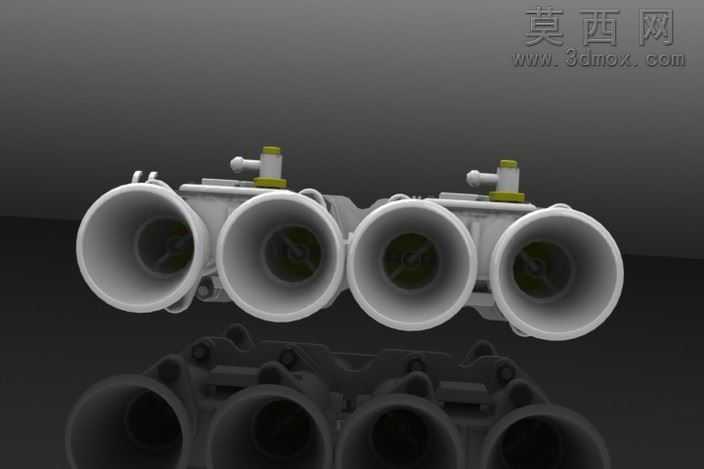

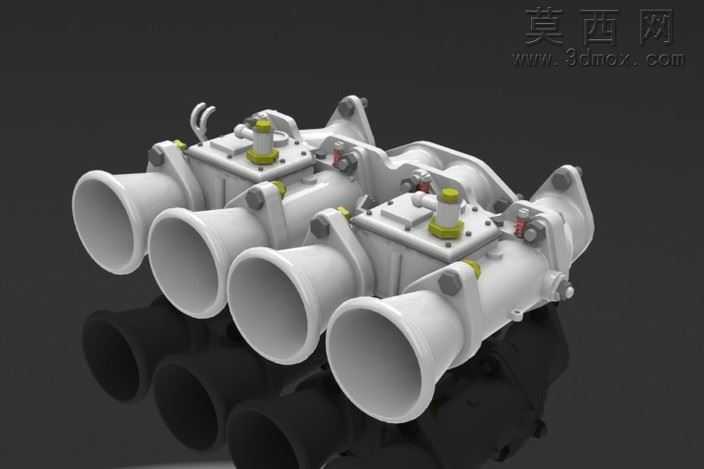

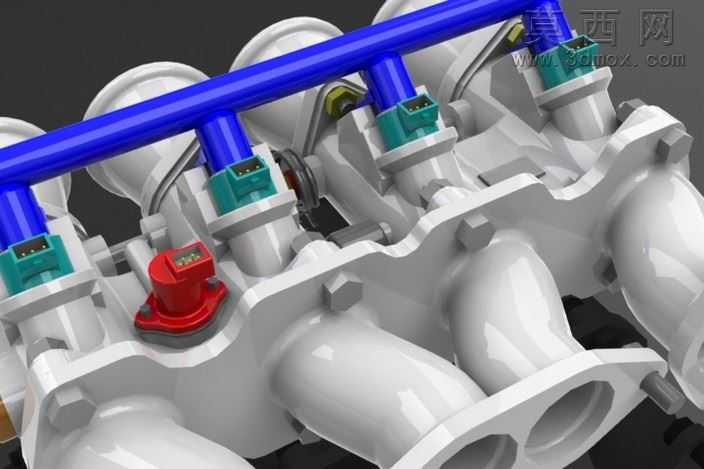

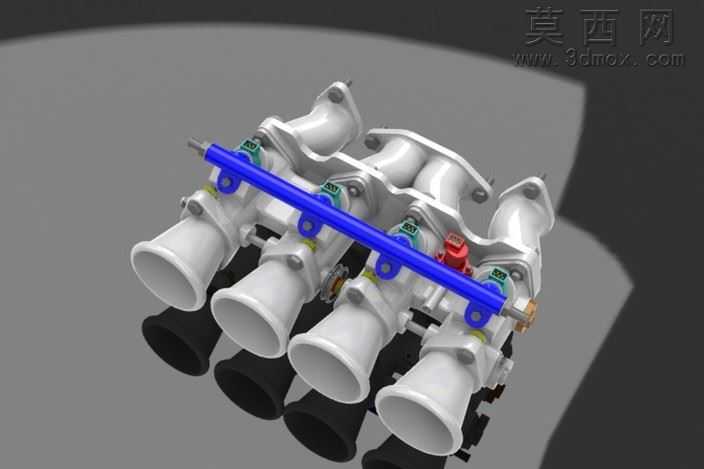

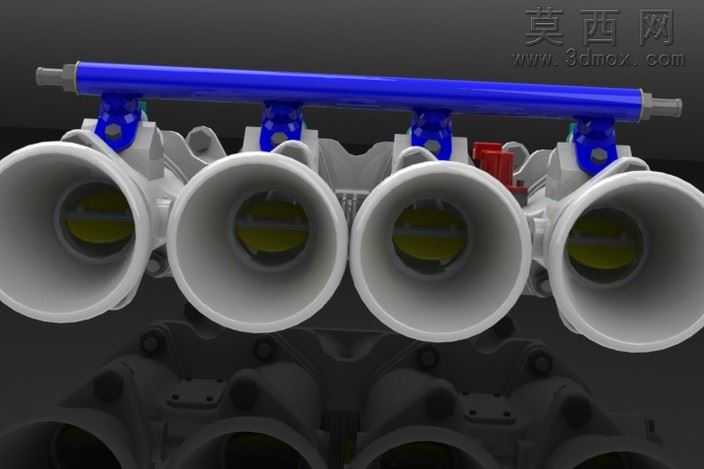

本作品为四缸内燃机进气系统核心组件的三维建模成果，采用SolidWorks完成全参数化结构设计，建模过程严格遵循内燃机进气道的流体力学设计逻辑，对四组独立节气门阀体、共用进气稳压腔、喷油器安装位、真空取气接口、安装固定吊耳等结构进行1:1比例还原。建模阶段优先使用草图驱动的特征建模方式，对进气喇叭口的渐扩曲面采用放样特征生成，保证进气道内壁曲面顺滑无折角，还原实际加工中进气道的低阻设计要求；节气门翻板与阀体的配合间隙、转轴的安装限位结构、喷油器卡座的密封槽结构均按照实际装配公差进行参数设定，所有配合面预留合理的装配余量，可直接导出工程图用于生产参考。材质渲染阶段针对不同部件的实际材质进行区分：上部稳压腔采用亮蓝色硬质阳极氧化铝材质，调整材质粗糙度与反射参数还原金属氧化层的哑光金属质感；节气门阀体采用铸铝合金材质，添加细微的铸造颗粒纹理与表面氧化色差，还原量产铸件的真实表面状态；固定吊耳、紧固螺栓采用镀锌钢材材质，调整高光参数凸显金属机加工面的光泽感；节气门翻板采用黄铜材质，通过半哑光金属质感区分不同功能部件。结构设计上采用四缸独立节气门布局，相比传统单节气门结构可大幅降低各缸进气干涉，提升高转速区间的进气响应速度，上部横向布置的稳压腔可平衡各缸进气压力，侧面预留的真空接口可连接曲轴箱通风系统与燃油压力调节器，喷油器安装位采用侧置布局，匹配进气道喷射的燃油供给逻辑，整体安装支架的孔位按照直列四缸发动机的缸盖安装基准进行设定，可直接适配多数民用小排量四缸内燃机的安装需求。建模过程中对所有圆角、倒角、安装让位槽等细节结构均进行完整还原，未做结构简化，既可以作为内燃机进气系统的教学演示模型，也可作为改装进气系统设计的参考原型，渲染阶段采用深色渐变背景配合定向打光，凸显金属部件的轮廓层次与结构细节，清晰展示各组件的装配关系与空间布局。
