薄型90度入口25针D-Sub金属护罩结构

　　在工业控制、通讯设备、测试仪器的线束连接场景中，D-Sub连接器的尾部防护一直是结构设计中容易被忽略却直接影响连接可靠性的环节。这款薄型90度入口25针D-Sub护罩，正是针对设备内部布线空间受限、出线方向需要垂直转向的场景开发的结构件，从实际装机的痛点出发完成了整体结构的优化设计。日常做设备内部布线时，经常会遇到连接器安装面后方空间不足，直出线的护罩会和机箱内部的其他板卡、结构梁产生干涉的情况，尤其是在紧凑型工控机、分布式IO模块、老式通讯接口设备的内部，留给连接器尾部的出线空间往往只有不到20mm，直式护罩根本无法完成装配，强行弯折线缆又会导致焊针处应力集中，时间久了容易出现虚焊、线缆断裂的问题，90度侧向出线的护罩就是为了解决这类空间矛盾而设计的。

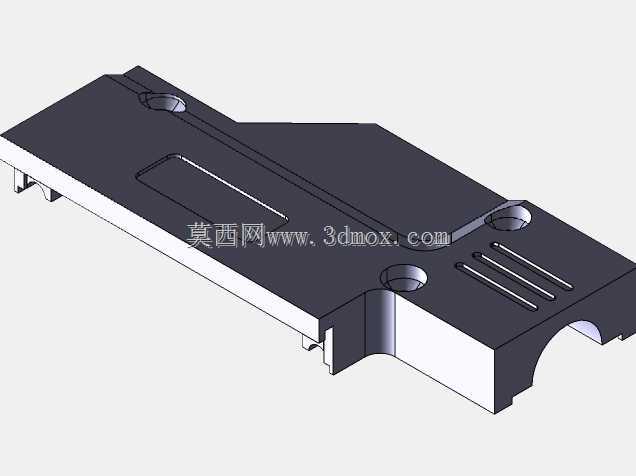

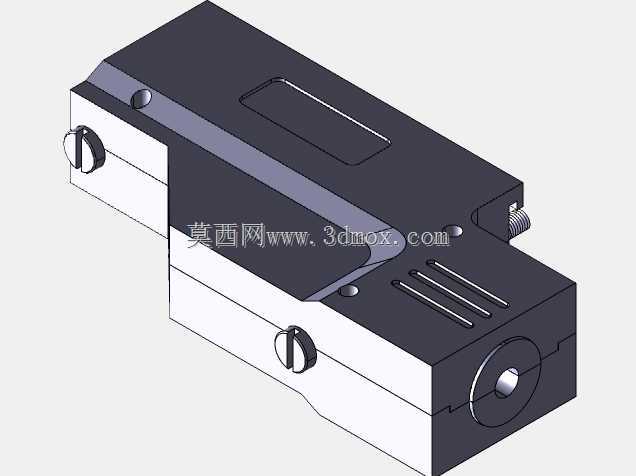

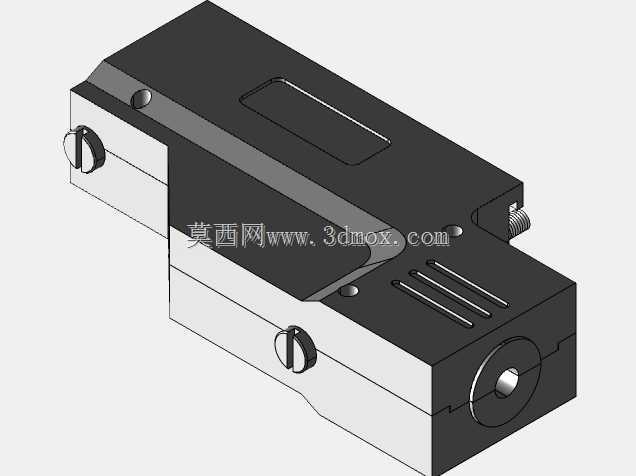

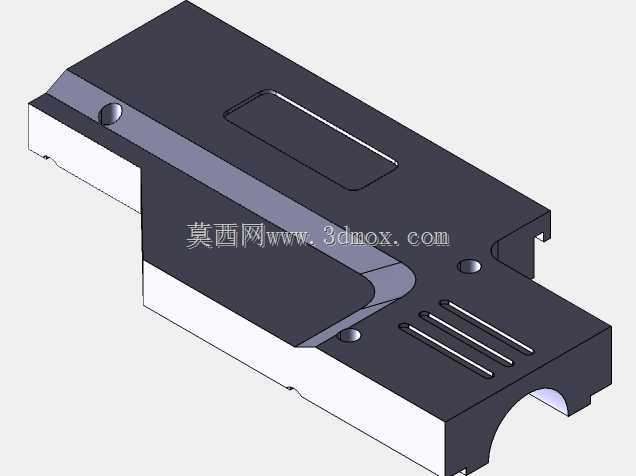

　　这款护罩采用上下对合的分体式金属结构，整体为锌合金压铸成型后做表面钝化处理，既可以提供足够的结构强度，又能起到一定的电磁屏蔽作用，减少外部信号对连接器传输的干扰，同时金属材质的抗老化、抗形变能力远优于塑料护罩，在工业现场的温湿度变化、轻微振动环境下能长期保持结构稳定。护罩的对接端完全匹配标准25针D-Sub连接器的安装孔位，上下壳合模后通过侧面两颗固定螺丝完成锁紧，装配时不需要额外的定制工具，普通十字螺丝刀即可完成操作，护罩内部预留了足够的线缆容纳空间，可以容纳25芯标准通讯线缆的线芯分叉与焊线后的应力释放段，不会出现线芯被壳体挤压导致绝缘层破损的问题。90度的入口设计将出线方向调整为与连接器插合面平行的方向，线缆从护罩侧面的出线孔引出后可以顺着设备内壁走线，大幅减少了连接器尾部占用的纵深空间，经过实际装机验证，采用这款护罩后，连接器尾部需要的安装纵深可以缩短60%以上，对于紧凑型设备的内部布局优化有非常明显的作用。护罩的出线孔位置做了圆角过渡处理，避免尖锐的金属边缘割伤线缆外护套，同时出线孔的尺寸匹配常规直径的25芯屏蔽线缆，装配时可以配合线卡将线缆屏蔽层与护罩壳体压接，实现连续的屏蔽接地，提升信号传输的稳定性。

　　从设计细节上看，护罩上下壳的合模面做了定位止口结构，装配时不会出现上下壳错位的问题，固定螺丝的孔位做了沉头设计，螺丝锁紧后头部不会突出壳体表面，避免和周边的其他结构产生刮擦。壳体的外部做了细微的防滑纹理，在插拔连接器的时候可以提供足够的摩擦力，方便操作人员施力，不需要额外借助工具就能完成连接器的插拔操作。在实际选型应用中，这款护罩可以适配所有标准尺寸的25针公头、母头D-Sub连接器，不管是焊线式还是压接式的连接器，只要安装法兰尺寸符合标准，都可以和这款护罩匹配使用，不需要对连接器本身做任何修改。

　　在设备维护场景中，这种分体式的护罩拆装非常方便，如果出现个别线芯脱焊的问题，只需要拆开侧面的两颗固定螺丝，就能打开护罩完成补焊操作，不需要把整个连接器从面板上拆下来，大幅降低了现场维护的工作量。从安装边界来看，这款护罩合模后的整体外形轮廓规整，没有突出的卡扣或者多余的结构，在做设备内部布局建模的时候，可以直接按照护罩的最大外轮廓预留安装空间，不需要额外预留操作余量，因为所有的锁紧操作都可以在护罩的侧面完成，不需要在护罩的上下方预留螺丝刀的操作空间，这一点对于高密度布置连接器的面板来说非常友好，可以进一步缩小相邻连接器之间的间距，提升面板的空间利用率。另外金属材质的护罩本身具备一定的抗冲击能力，在现场布线如果遇到线缆被意外拉扯的情况，护罩可以将拉扯力传递到连接器的安装法兰上，而不是直接作用在焊针位置，能有效避免焊针被扯断、焊盘脱落的问题，提升连接部位的抗拉力性能。在做三维建模的时候，这款护罩的所有安装孔位、止口结构、出线孔位置都完全按照实物尺寸测绘还原，和标准25针D-Sub连接器装配的时候不会出现干涉问题，导入到设备整体装配中可以直接用来验证布线空间、检查结构干涉，不需要再对模型做额外的修正，能有效缩短结构设计阶段的验证周期。
