弯插式D-Sub高密度信号连接器结构

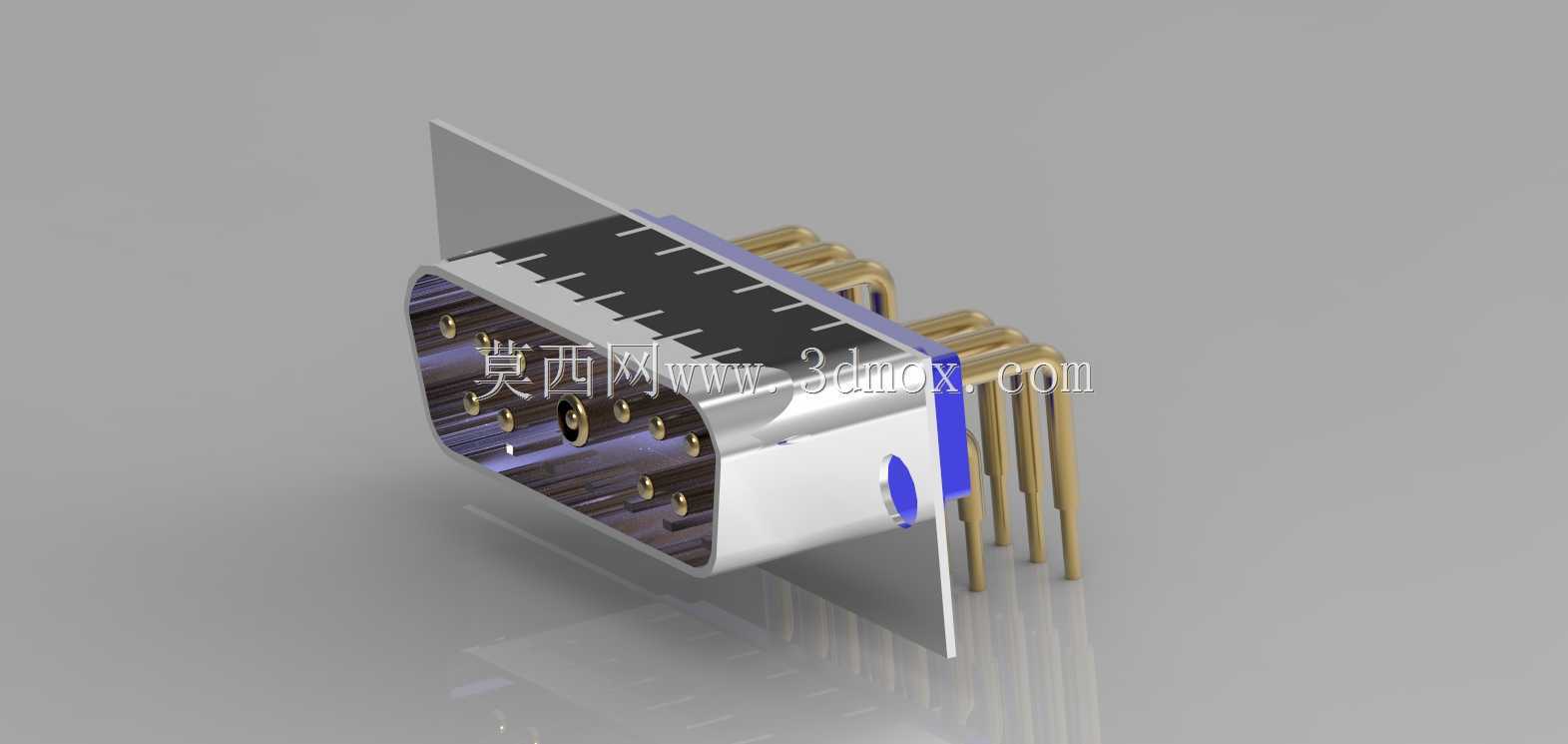

　　这款弯插式D-Sub连接器的三维结构，完整还原了工业级接插件的实际装配形态，在工控设备、通讯机柜、测试仪器的内部布线场景中，这类弯插结构的连接器是解决板间垂直走线、节省机箱内部纵深空间的核心连接部件。不同于直插式连接器需要在PCB板后方预留足够的插接线缆弯折空间，90度弯角的插针设计可以让线缆沿着PCB板面方向排布，在1U、2U这类薄型机架式设备的内部布局中，能有效压缩接线区域的空间占用，避免线缆过度弯折导致的芯线断裂、屏蔽层破损问题。

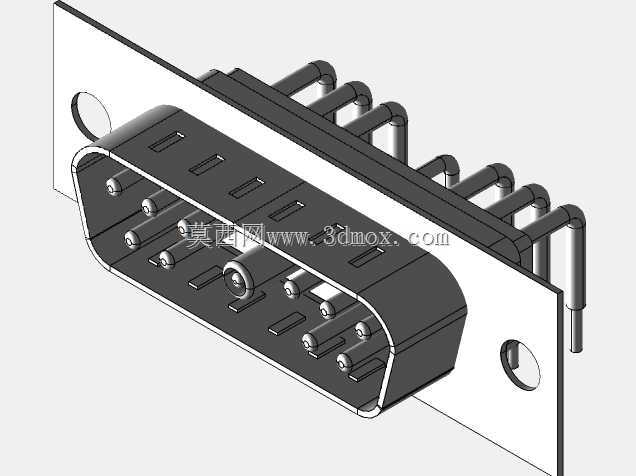

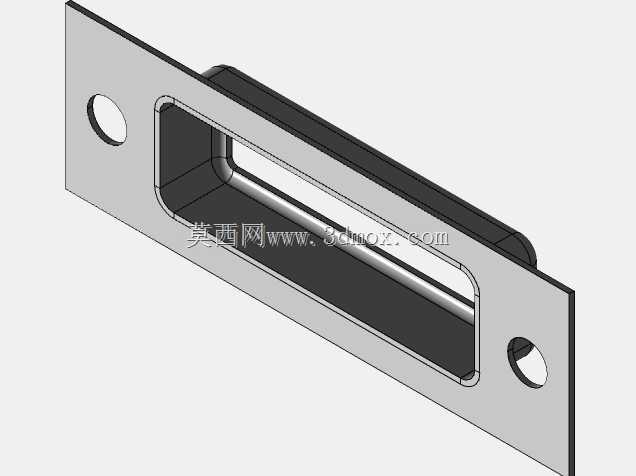

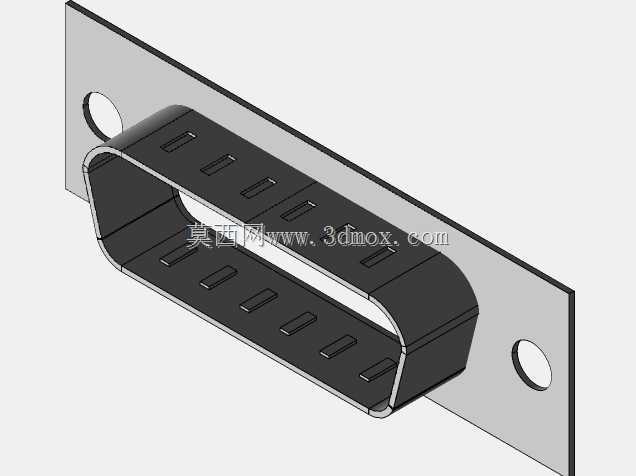

　　从结构细节来看，金属屏蔽外壳采用卷边包合工艺，外壳两侧的固定铆点能将内部塑封基座完全包裹，装配后外壳与基座之间无明显旷量，在存在电磁干扰的工业现场环境中，连续的金属屏蔽层可以将内部信号传输区域完全覆盖，配合外壳上预留的接地焊片，焊接后能与PCB板的接地网络形成完整的屏蔽腔体，减少外界电磁辐射对内部微弱信号的干扰，同时也能避免内部高速信号向外辐射影响周边敏感电路。插针部分采用车削加工的黄铜基材，表面镀金处理，每根插针的根部都设计有防退倒刺，压入塑封基座的安装孔后，倒刺会嵌入基座的塑胶内壁，在日常插拔连接器的过程中，插针不会因为轴向受力出现后退、移位的问题，保证接触端的位置精度。

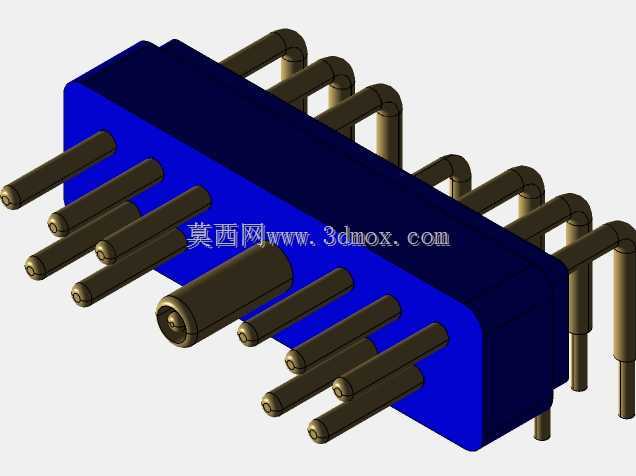

　　弯角部位的插针做了圆弧过渡处理，没有直角弯折的应力集中点，在生产装配的弯折工序中，能避免插针芯部出现微裂纹，降低长期使用后插针断裂的失效概率。塑封基座采用耐高温的工程塑胶材质，插针之间的隔栏厚度均匀，相邻插针之间的爬电距离满足低压信号传输的安规要求，过波峰焊时基座不会因为高温出现形变、插针移位的问题。连接器尾部的导向翻边结构，在与对公端连接器对接时，可以先通过翻边的导向斜面完成初步对位，避免插针因为错位对接出现弯折、变形，两侧的固定螺丝柱可以在对接完成后通过螺丝将公母头锁紧，在设备存在振动的使用场景下，不会因为长期振动出现连接器松脱、接触不良的问题。

　　从安装边界来看，这款连接器的PCB插脚间距符合标准D-Sub连接器的焊盘尺寸要求，插脚伸出PCB板背面的长度控制在1.5mm以内，过波峰焊后焊锡不会溢出到相邻焊盘造成短路，屏蔽外壳的外形边界与周边元器件的安全距离预留充足，不会和板上的电解电容、散热片等较高元器件出现装配干涉。在实际选型过程中，这类弯插结构的D-Sub连接器多用于设备后侧的对外信号接口，或者机箱内部板卡之间的信号互联，相比直插型号，它的走线方向更贴合机箱内部的布线逻辑，能减少线缆的弯折半径，让内部线束排布更规整，同时降低线束装配的工时消耗。建模过程中对插针的弯折半径、屏蔽壳的包合间隙、基座的定位柱尺寸都做了1:1的还原，结构设计人员可以直接调用这个模型完成PCB布局、机箱开孔的干涉检查，不需要再对连接器的安装尺寸做二次测绘，能有效缩短设备开发阶段的结构评审周期，避免因为接插件尺寸测绘误差导致的装配干涉问题。
