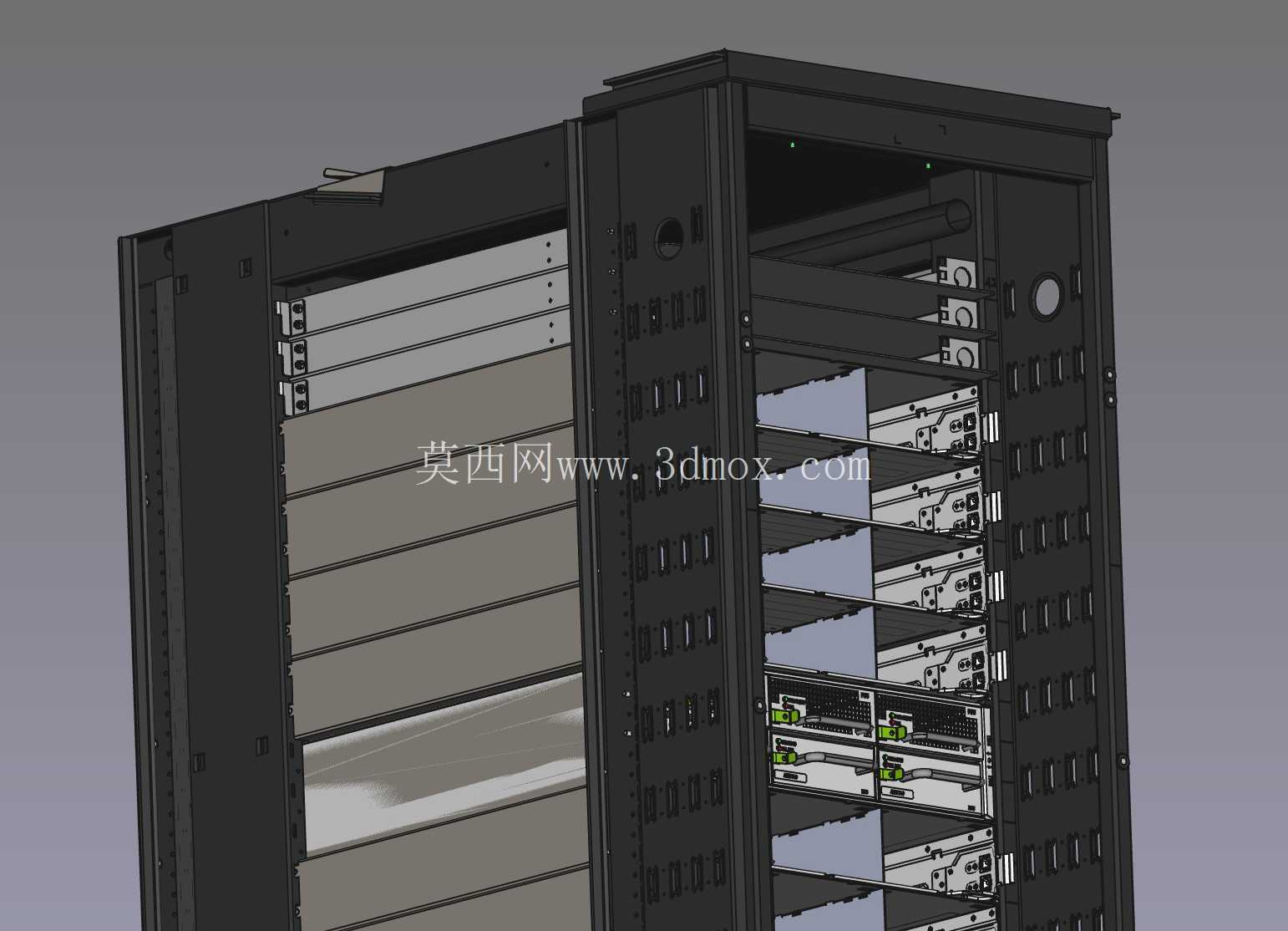

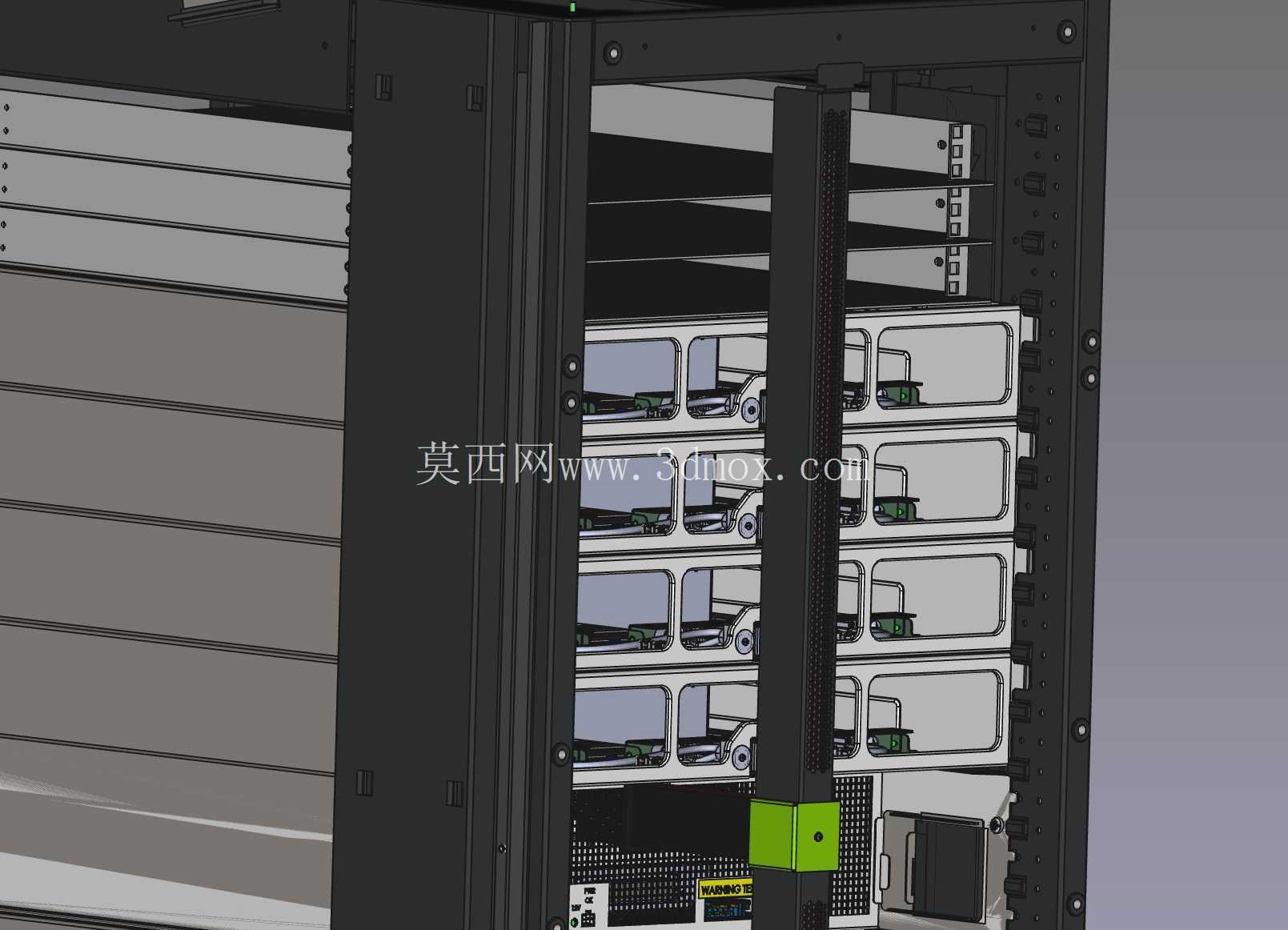

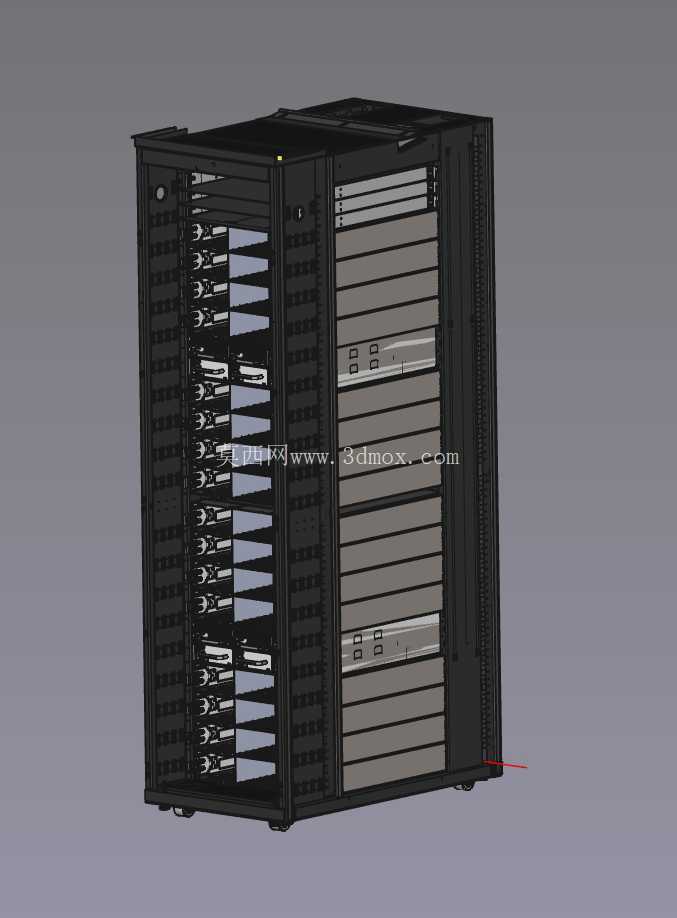

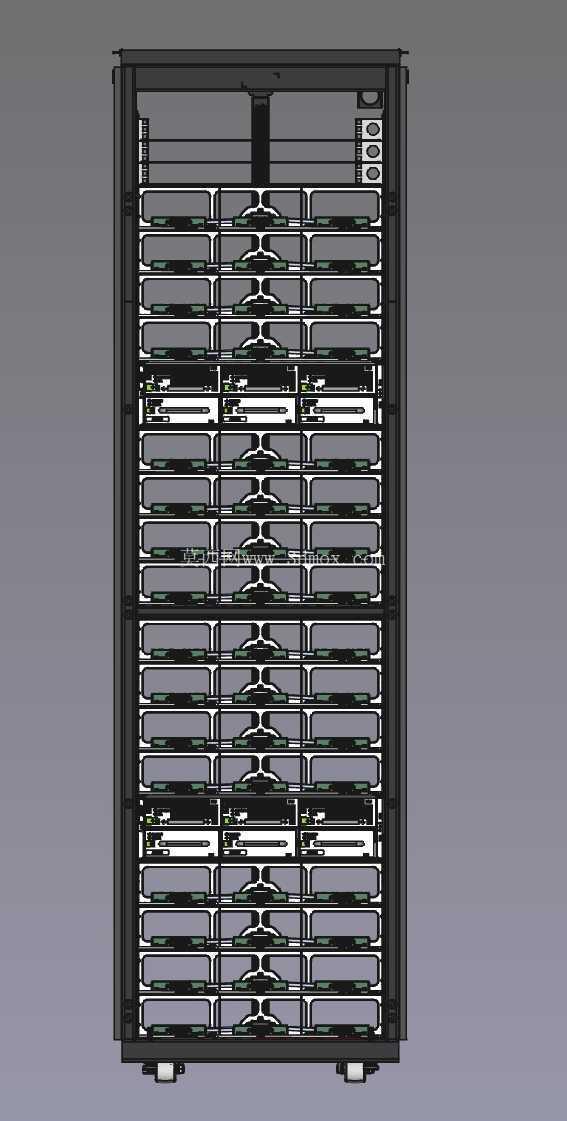

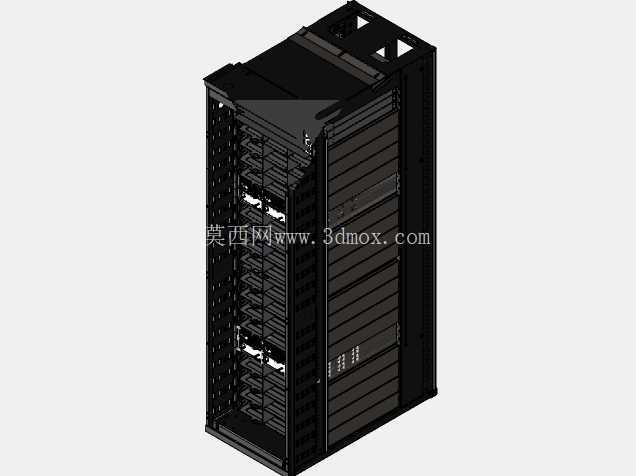

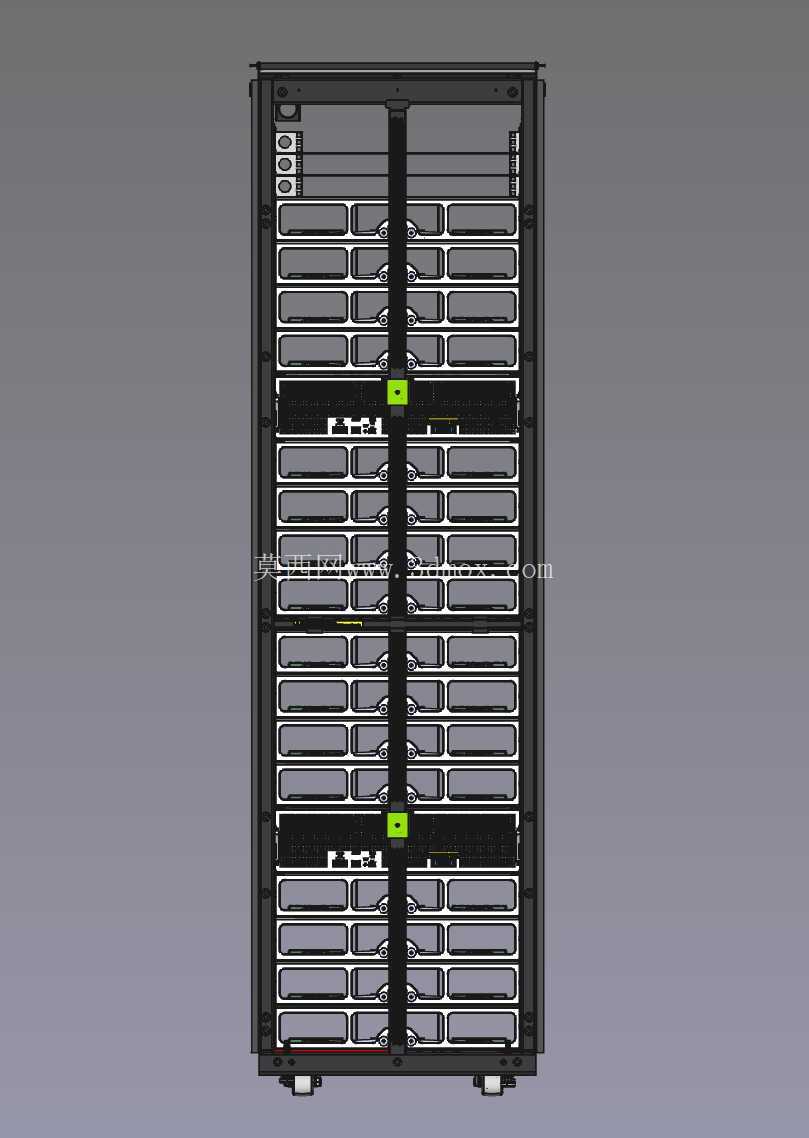

42OU开放式数据中心服务器机架结构

　　在数据中心基础设施的搭建环节，机架作为IT设备的承载核心，其结构合理性直接决定了机房空间利用率、设备运维效率与供电散热系统的适配性。这款42U规格的开放式机架，是针对OCP架构下的高密度算力部署场景设计的，区别于传统封闭机柜，开放式的框架结构能够最大化冷热空气流通效率，适配行间空调、冷池封闭等多种数据中心散热方案，尤其适合矿场算力集群、超融合节点部署、边缘数据中心快速搭建这类对散热要求高、设备上架密度大的场景。

　　从实际用途来看，该机架并非单一的服务器承载结构，而是整合了Cubby Housing存储单元安装位、Powershelf电源架安装区域以及EIA适配器安装位的集成式承载框架，能够同时兼容标准19英寸EIA规范设备与OCP标准的OU规格算力设备，无需额外加装转换支架即可完成混布，解决了传统机架无法同时适配不同规格IT设备的痛点。在实际机房部署中，运维人员可根据业务需求，在机架下部部署powershelf电源模块集中为算力设备供电，中部区域通过Cubby Housing安装交换机、存储节点等设备，上部区域则可通过EIA适配器安装标准19英寸的网关、防火墙等网络设备，单架即可完成一个微型算力节点的全部设备承载，减少跨机架布线的复杂度。

　　功能特性层面，这款机架采用开放式方管焊接框架结构，无前后门板与侧面板设计，一方面降低了机架自身重量，方便机房内的移位与快速组装，另一方面设备前后方无遮挡，运维人员可直接从前后两侧完成设备插拔、线缆整理、故障排查等操作，无需拆卸门板，大幅缩短高密度部署场景下的设备运维时间。机架的立柱上预留了连续的U位刻度与安装方孔，方孔间距符合通用机柜安装规范，设备固定卡扣可直接卡入方孔完成固定，无需额外攻丝或加装螺母，单台服务器的上架时间可缩短40%以上。同时框架底部预留了接地桩安装位与线缆进线孔，强电电源线与弱电线缆可从底部两侧分开走线，避免强弱电信号干扰，机架顶部则预留了理线架与顶部走线槽安装位，支持上走线与下走线两种机房布线方式，适配不同建设标准的数据中心布线需求。

　　设计思路上，这款机架完全围绕高密度算力部署的实际痛点展开，首先摒弃了传统机柜冗余的外观装饰结构，所有框架型材均采用等强度设计，在保证1500kg以上静态承载能力的前提下，尽可能缩减型材自身的截面尺寸，提升机架内部的有效可用空间。针对Cubby Housing单元的安装需求，机架中部的立柱间距做了针对性调整，比标准19英寸机架略宽，刚好适配Cubby单元的安装尺寸，同时在对应安装位预留了电源模块的固定孔位与散热通风间隙，避免电源模块工作时的热量在机架内部积聚。EIA适配器的安装位则设计为可调节结构，可根据实际安装设备的深度调整适配器的前后位置，保证不同深度的标准19英寸设备安装后，前端面与机架立柱齐平，不会出现突出或凹陷的情况，方便统一理线与面板安装。

　　外形尺寸与安装边界方面，这款机架整体高度为42U标准机架高度，对应实际高度约2米左右，宽度适配21英寸OCP设备安装需求，深度则预留了足够的设备安装空间，可兼容深度在1000mm以内的各类算力服务器、存储设备与网络设备。安装时机架底部的四个支脚可调节高度，调节范围在0-50mm之间，可适配机房地面存在的轻微不平整情况，保证机架整体处于水平状态，避免长期承重导致框架变形。机架的并柜安装孔位设置在框架两侧的立柱上，多台机架并排部署时，可通过并柜连接件将相邻机架固定为一个整体，提升多机架连装时的整体稳定性，即使在高震动的矿场部署场景下，也不会出现机架移位或设备松动的情况。需要注意的是，由于采用开放式结构，该机架不适合在无防尘、无温湿度控制的普通办公环境部署，仅适用于具备专业机房环境的数据中心、算力场等场景，部署时需配合冷热通道封闭系统使用，才能最大化发挥其散热效率高的优势。
