12864点阵智能图形显示控制模组

　　在桌面级FDM 3D打印设备的操控端设计中，显示交互模组是连接操作人员与设备控制系统的核心载体，这款128x64像素的智能图形显示控制模组，正是针对桌面3D打印机的实际操控需求完成的结构设计，可直接适配多数开源及商用桌面FDM设备的前置操控位安装需求。从实际应用场景来看，这类显示模组大多安装在3D打印机的机身前部操控区域，操作人员无需连接上位机，即可通过该模组完成打印参数读取、打印进程查看、功能选项调整、手动操作触发等一系列交互动作，是脱机打印场景下不可或缺的人机交互部件。

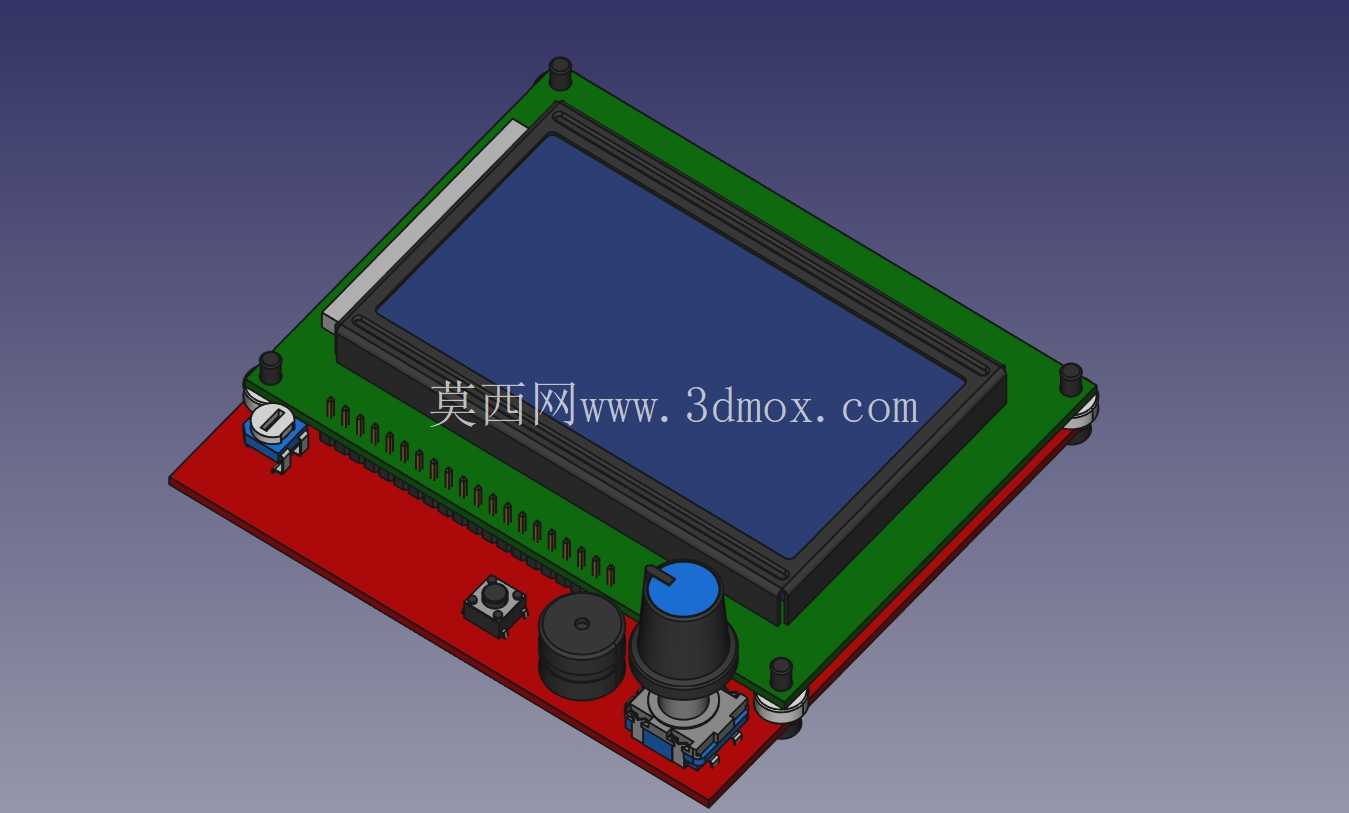

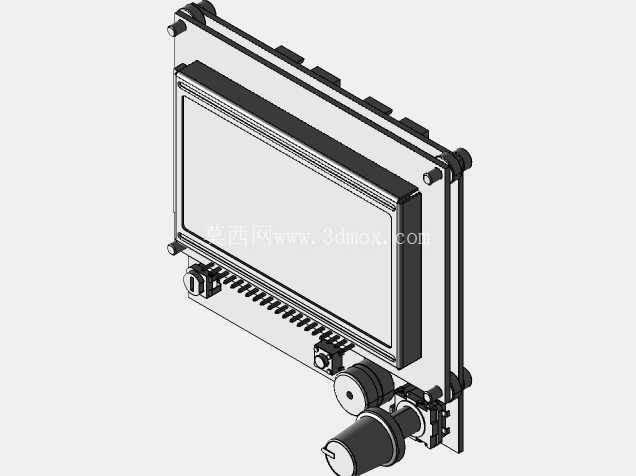

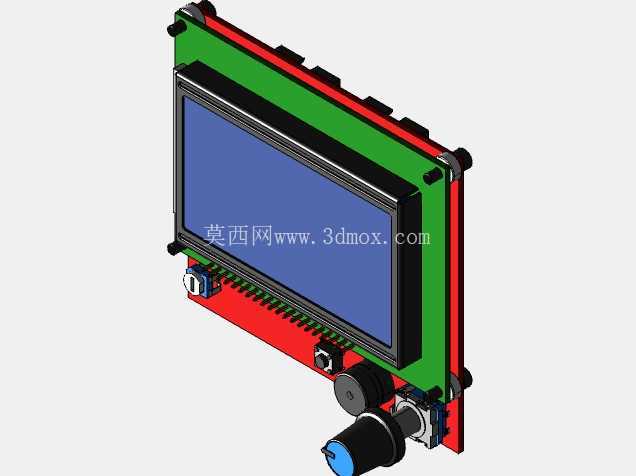

　　从功能特性层面来看，这款显示控制模组采用分层叠装的结构设计，上层为12864点阵液晶显示屏本体，屏幕周边做了黑色遮光边框设计，可避免屏幕背光从侧边漏光影响不同光线环境下的显示可读性，屏幕通过排针与下层主控载板实现电气连接，省去了额外飞线的繁琐，也提升了整体结构的抗震性，适配3D打印机运行过程中步进电机运动带来的持续微振工况。下层红色载板为功能集成板，板载了旋转编码旋钮、轻触按键、无源蜂鸣器、可调电位器等交互元件：旋转编码旋钮用于菜单选项的快速切换与参数数值调整，相比传统按键调整的操作效率提升明显，符合3D打印参数调整时需要快速遍历菜单、微调数值的使用习惯；板载轻触按键用于确认操作、返回上级菜单等高频动作；无源蜂鸣器可提供操作反馈音、打印完成提示音、故障报警音等音频提示；可调电位器用于屏幕显示对比度的校准调整，可适配不同批次液晶屏的显示一致性差异，让屏幕显示达到最佳的清晰状态。

　　从设计思路来看，整个模组的结构设计完全围绕3D打印机的实际安装与使用需求展开，没有冗余的结构设计：载板四个角预留了标准安装孔位，孔位间距匹配市面主流3D打印机操控面板的通用安装尺寸，可直接替换同规格的老旧显示模组，无需对机身安装位做二次打孔修改；所有外接元件的高度都做了统一管控，旋钮、按键、蜂鸣器的顶面高度差控制在合理范围内，安装前面板外壳后不会出现元件顶壳或者按键凹陷无法触发的问题；屏幕与载板之间的连接排针做了限位设计，组装时不会出现插反、插歪的问题，降低生产组装环节的出错概率。考虑到3D打印机工作环境中可能存在的少量PLA、ABS耗材挥发微尘，屏幕边框与载板之间的缝隙做了贴合设计，可减少微尘进入屏幕背面造成的显示异常问题。

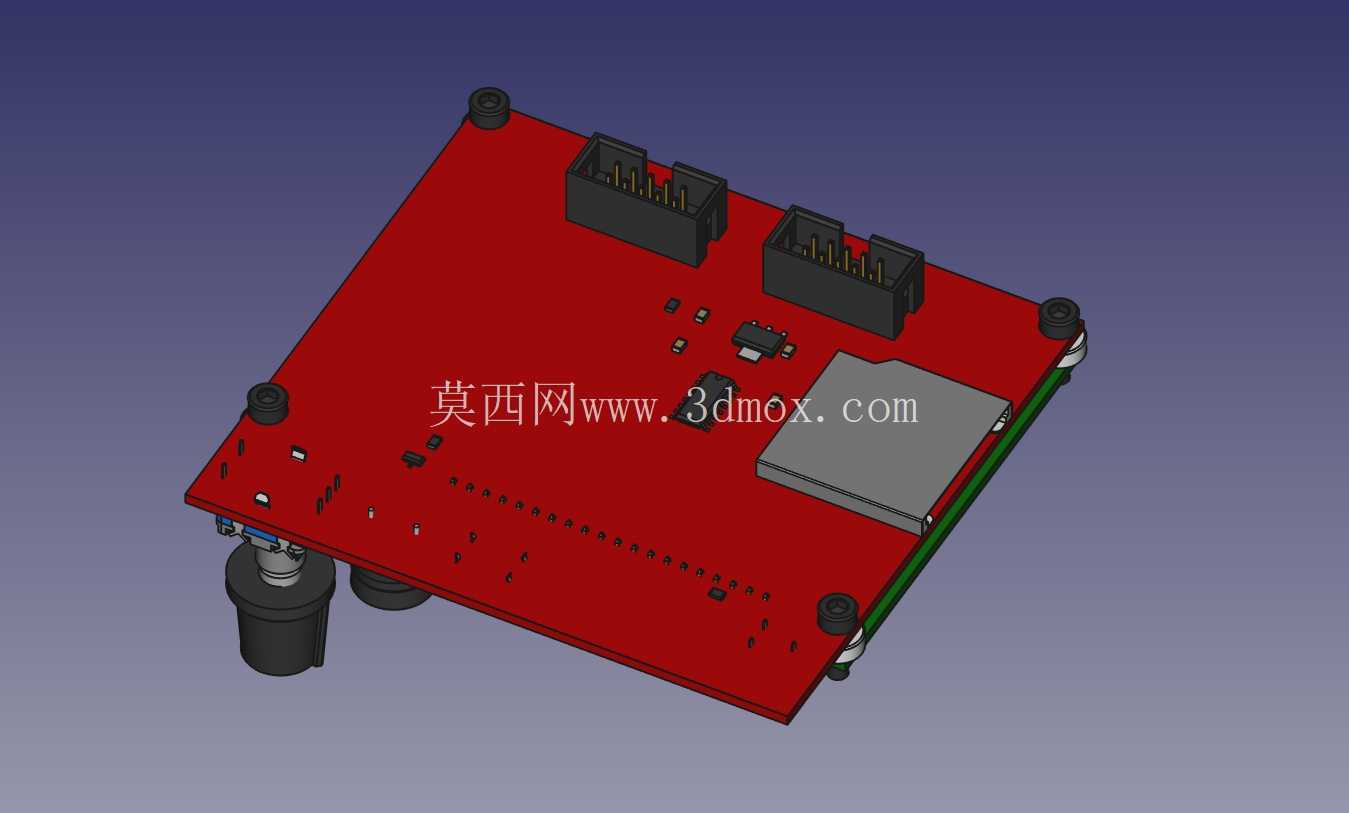

　　从安装边界与尺寸适配来看，整个模组的整体厚度控制在较低水平，不会占用过多的机身内部空间，对于机身前部空间紧凑的桌面级3D打印机十分友好；载板的外接接口采用统一侧出设计，接线时所有连接线都从载板侧边引出，不会与屏幕背面的元件产生干涉，也方便走线整理，避免线束杂乱影响机身内部的散热风道。板载元件的布局做了充分的电磁兼容考量，高频元件与屏幕排线之间保持了合理的安全间距，减少屏幕显示出现水波纹、闪屏等干扰问题的概率。在实际使用中，这款显示模组可清晰显示打印温度、打印进度、剩余打印时间、运动轴坐标、挤出机状态等核心参数，128x64的点阵分辨率足够支撑图形化菜单的显示需求，相比字符型显示屏可展示更多的状态信息，操作人员站在设备旁即可快速掌握设备运行状态，无需反复凑近查看小屏内容。

　　不同于通用型显示模块，这款模组的结构设计完全贴合3D打印设备的使用工况，所有元件选型都考虑了长期高温工作环境下的稳定性，载板的固定孔位做了沉台设计，安装螺丝后螺丝头不会突出载板表面，避免与其他内部元件产生刮碰；旋转编码器选用了带按压功能的型号，可将确认功能集成在旋钮上，进一步减少独立按键的数量，让面板布局更简洁，操作逻辑更符合日常使用习惯。在实际设备改装场景中，这款模组也可直接适配多数开源3D打印控制主板，无需修改固件的显示驱动部分，即可快速完成替换升级，对于老旧设备的操控端升级十分友好。
