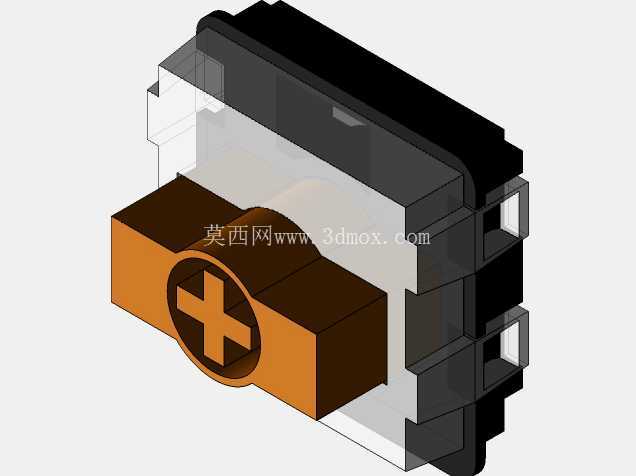

佳达隆KS-33薄型机械轴体结构设计

　　在消费电子外设的结构设计领域，薄型机械轴体的开发始终围绕紧凑安装空间与稳定触发手感的平衡展开，这款薄型开关的结构设计，首先要适配客制化键盘、便携外接键盘、工业控制终端按键面板等多场景的安装需求，区别于传统标准高度机械轴，薄型结构的核心约束来自整机堆叠的厚度限制，在做结构排布时，首先要压缩轴体垂直方向的总高度，同时保留十字导芯的通用适配接口，保证市面上常规的十字键帽可以直接兼容安装，不需要额外开发配套键帽结构，降低终端产品的配件适配成本。

　　从实际使用场景来看，这类薄型轴体常被用在轻薄型办公键盘、笔记本外接矮轴键盘、嵌入式设备操作按键、工业手持终端的功能按键区域，这些场景的共同特点是安装空间的垂直余量极小，传统标准轴体的总高度往往超过15mm，会直接导致整机厚度超标，而这款薄型结构的轴体，在垂直方向的安装边界做了严格控制，外壳采用半透与实色拼接的结构，上盖部分做了定位卡扣的预留，不需要额外的轴板固定结构，直接可以卡入定位板的对应安装孔位，安装时的定位公差控制在0.1mm以内，避免装配后出现轴体歪斜、按键卡涩的问题。在功能特性的设计上，轴体内部的触发弹片与导芯的配合行程做了针对性优化，区别于长行程的传统轴体，薄型轴的总行程被压缩到更短的区间，同时保留了明确的触发段落反馈，保证用户按键操作时可以获得清晰的触发确认感，不会因为行程缩短出现误触的问题；导芯部分采用十字凸起的标准接口结构，十字柱的尺寸公差严格匹配通用键帽的安装内孔，插拔力控制在合适区间，既保证键帽安装后不会出现松脱晃动，也方便用户后续更换键帽做个性化调整。

　　设计思路上，这款轴体的外壳采用上下扣合的装配结构，不需要额外的超声焊接或者螺丝固定，依靠外壳四周的卡扣结构即可实现上下壳的紧密配合，装配工序更简单，也方便后续的拆解维护；外壳侧面预留了灯位的透光空间，适配贴片LED的安装位置，可以满足键盘背光的透光需求，光线可以沿着半透上盖的内壁均匀传导到键帽位置，不会出现局部漏光或者光线不均的问题。在安装边界的设计上，轴体的引脚位置做了标准化排布，直接兼容常规机械键盘的PCB板孔位设计，客户在做整机开发时不需要重新设计PCB的焊盘布局，可以直接沿用成熟的标准轴体PCB方案，大幅缩短产品的开发周期；轴体的横向安装尺寸也和常规薄型轴保持一致，定位板的开孔尺寸可以通用，不需要单独开模制作定位板，进一步降低终端产品的开模成本。

　　从结构可靠性角度来看，导芯和外壳之间的配合间隙做了严格控制，既保证导芯上下滑动时没有卡顿感，也避免间隙过大导致的左右晃动问题，弹片部分采用抗氧化的金属材质，保证长期使用后不会出现接触不良、触发失灵的问题，触发寿命可以满足高频输入场景的使用需求，不管是日常办公的长时间文字输入，还是工业场景下的频繁按键操作，都可以保持稳定的触发性能。另外，轴体的底部做了防尘结构的设计，导芯和上盖之间的缝隙做了错位遮挡，可以减少日常使用中灰尘、碎屑进入轴体内部的概率，降低轴体卡涩、触发失效的风险，提升产品在不同使用环境下的适应能力，哪怕是在有少量浮尘的工业操作环境下，也能保持长期稳定的工作状态。
