便携带提手注塑机油桶结构设计

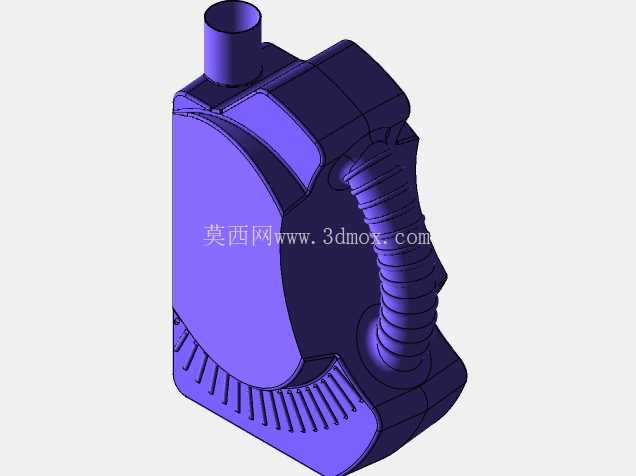

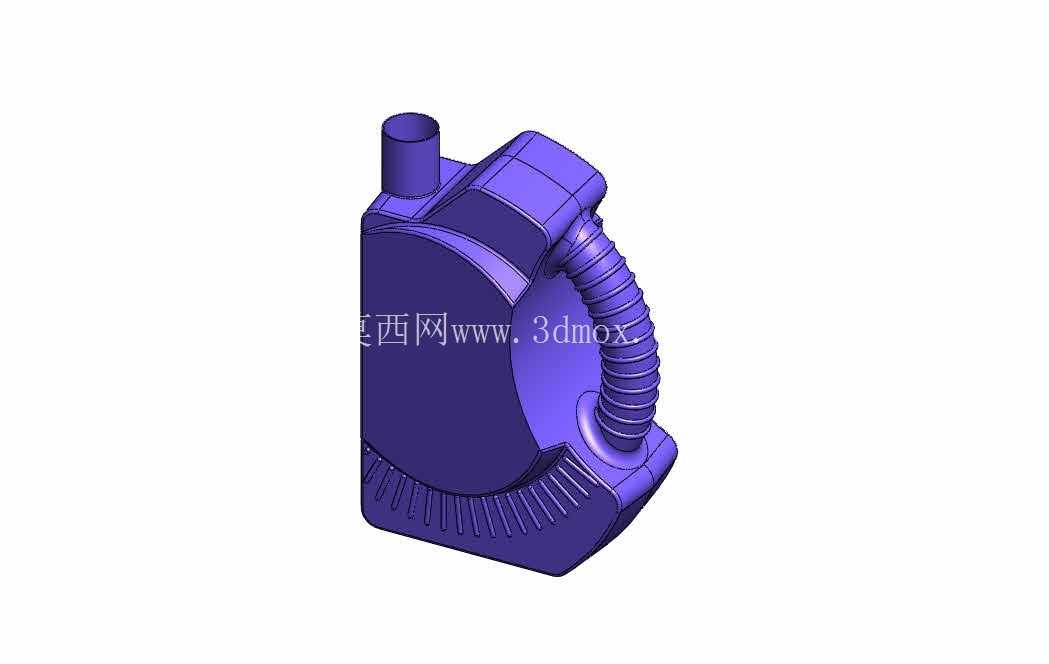

　　日常设备维保、小型工程机械现场补油、户外作业油料携带场景中，这类带一体化提手的硬质油桶是高频使用的流体存储载体，区别于大容量工业储油桶，该款油桶的容量定位在单人可轻松携带的区间，适配零散油料转运、小型机具单次加油量的使用需求，无需额外搭配引流漏斗即可完成加注作业。从结构设计逻辑来看，桶身采用非对称的异形轮廓，下半部分做了圆弧收底处理，放置在不平整的作业现场时，能通过底部的弧形棱边分散接触应力，避免普通方桶边角磕碰后出现开裂漏液的问题；桶身上半部分的一体化注塑提手做了波纹状防滑纹理，握持时的接触面积更大，即使戴防滑劳保手套搬运，也不会出现打滑脱手的情况，提手与桶身的连接位置做了加厚的过渡圆角，长期满载提拿时，连接位置的应力集中系数能控制在许用范围内，不会出现连接处断裂的问题。

　　注油口设置在桶身顶部的侧端位置，口径匹配常规机油壶、液压油桶的加注口尺寸，倾倒油料时，桶内的空气能从桶身另一侧的预留通气间隙进入，避免油料倾倒过程中出现断流、喷溅的情况，注油口的外壁做了标准的螺纹结构，可以匹配通用的密封旋盖，旋盖拧紧后能满足常规储运的密封要求，不会出现油料渗漏、挥发的问题。桶身侧面预留了平整的标签粘贴区域，可粘贴油料标号、加注注意事项等标识，避免不同标号油料混装误用的情况。

　　从安装与使用边界来看，该油桶的整体外轮廓尺寸适配常规的工具柜储物格、工程车辆侧方储物箱的内部空间，放置时不会因为异形轮廓出现空间浪费，满载状态下的重心落在桶身几何中心偏下的位置，放置在倾斜的设备台面上时，只要倾斜角度不超过30度就不会出现侧翻倾倒的问题。建模过程中对桶身的壁厚做了均匀化处理，整体壁厚保持在2.5mm-3mm区间，既满足硬质塑料注塑成型的工艺要求，避免注塑过程中出现缩痕、缺料的缺陷，也能控制整体自重，单人单手提携时不会有过重的负担。桶身底部的防滑棱条设计，在放置到金属工作台面、水泥地面时，能增加接触摩擦力，即使台面有少量油污残留，也不会出现桶身滑移的情况。

　　针对实际使用中容易出现磕碰的边角位置，所有外轮廓都做了R3以上的圆角处理，一方面是避免尖锐边角在搬运过程中划伤操作人员，另一方面也能提升边角位置的抗冲击性能，跌落时不会因为应力集中出现桶身开裂。提手的弧度设计贴合人手握持的自然姿态，长时间提拿搬运时，手腕不需要保持别扭的弯折角度，能降低作业疲劳感。注油口的位置高度略高于桶身满载时的液位高度，即使旋盖没有完全拧紧，搬运过程中的晃动也不会让油料从注油口溢出。整个结构没有多余的零散配件，所有功能结构都与桶身一体化成型，生产过程中不需要额外装配其他零件，能有效控制生产制造成本，也避免了零散配件脱落遗失影响使用的问题。在实际维保作业场景中，这类油桶可以用来盛装机油、液压油、齿轮油等不同类型的工业油料，也可以临时用来盛装切削液、清洗煤油等作业耗材，适配多场景的零散流体存储转运需求，不需要针对不同耗材准备专用的存储容器。
