便携式手提塑料储油壶三维结构设计

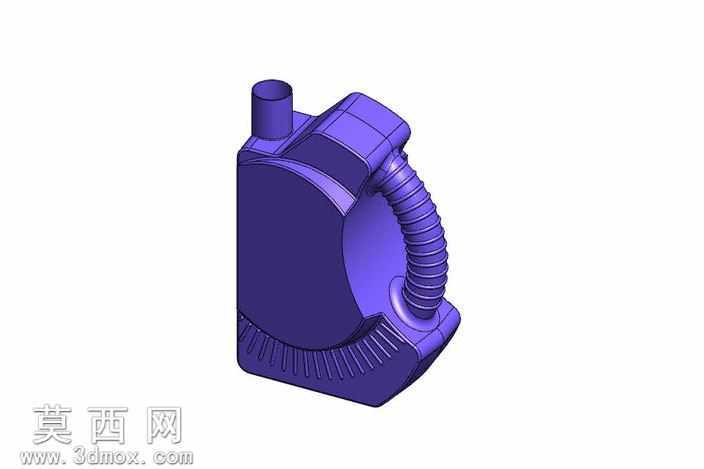

本作品为便携式手提塑料储油壶的三维参数化模型，采用SolidWorks完成全参数化建模，整体结构围绕便携加注、握持舒适、防漏耐用的使用需求展开设计。建模过程中首先完成主体壶身的曲面构建，壶身采用半圆弧过渡的扁形轮廓，既能够降低放置时的占用空间，也能提升手持携带时的贴合度，壶身侧面集成一体化的波纹形握持把手，把手部分通过多段扫描特征生成连续的凹凸波纹结构，模拟防滑纹理的设计效果，提升握持时的摩擦力，避免加注油品时出现打滑脱手的问题。壶身上部设置直立式加注嘴，加注嘴采用等直径圆柱结构，与壶身内部腔体平滑连通，能够保证加注液体时的流速稳定，减少液体飞溅的情况；壶身底部设计有环绕式的加强筋结构，通过阵列特征生成均匀分布的条状凸起，既能够提升壶身底部的结构强度，避免放置时因磕碰出现开裂，也能增加底部与放置面的摩擦力，提升放置稳定性。材质设计上整体采用半透明硬质工程塑料的视觉效果，渲染时赋予模型统一的紫色半透明塑料材质，通过调整材质的反光度、透明度参数，还原塑料油壶的真实质感，同时能够直观展示壶身内部的腔体结构，方便查看内部储液空间的形态。结构设计上充分考虑注塑生产的工艺要求，所有边角位置均做了圆角过渡处理，避免出现尖锐棱角，既能够提升使用时的安全性，也符合注塑件的脱模需求，减少生产过程中的应力集中问题；壶身壁厚采用均匀化设计，保证注塑成型时的冷却速率一致，避免出现缩痕、变形等生产缺陷。整体模型的各个特征均保留完整的参数化建模历史，可根据实际使用需求调整壶身容量、加注嘴直径、把手尺寸等参数，适配不同规格的储油、加注使用场景，模型装配关系完整，各部分结构衔接自然，无重叠、破面等建模问题，可直接用于后续的结构验证、渲染展示或生产参考。
