带行星减速结构的微型直流齿轮传动电机

　　在小型自动化装置、桌面级机器人、教育类科创项目的结构选型中，这类集成行星减速组的微型直流齿轮电机，是兼顾安装空间与输出扭矩的常用传动部件。不同于普通裸轴直流电机高转速低扭矩的输出特性，这款电机在输出端集成了同轴式行星减速齿轮组，能在不显著增大电机径向安装尺寸的前提下，将电机本体的高转速转化为低速大扭矩输出，适配需要低速精准位移、带载启动的作业场景。

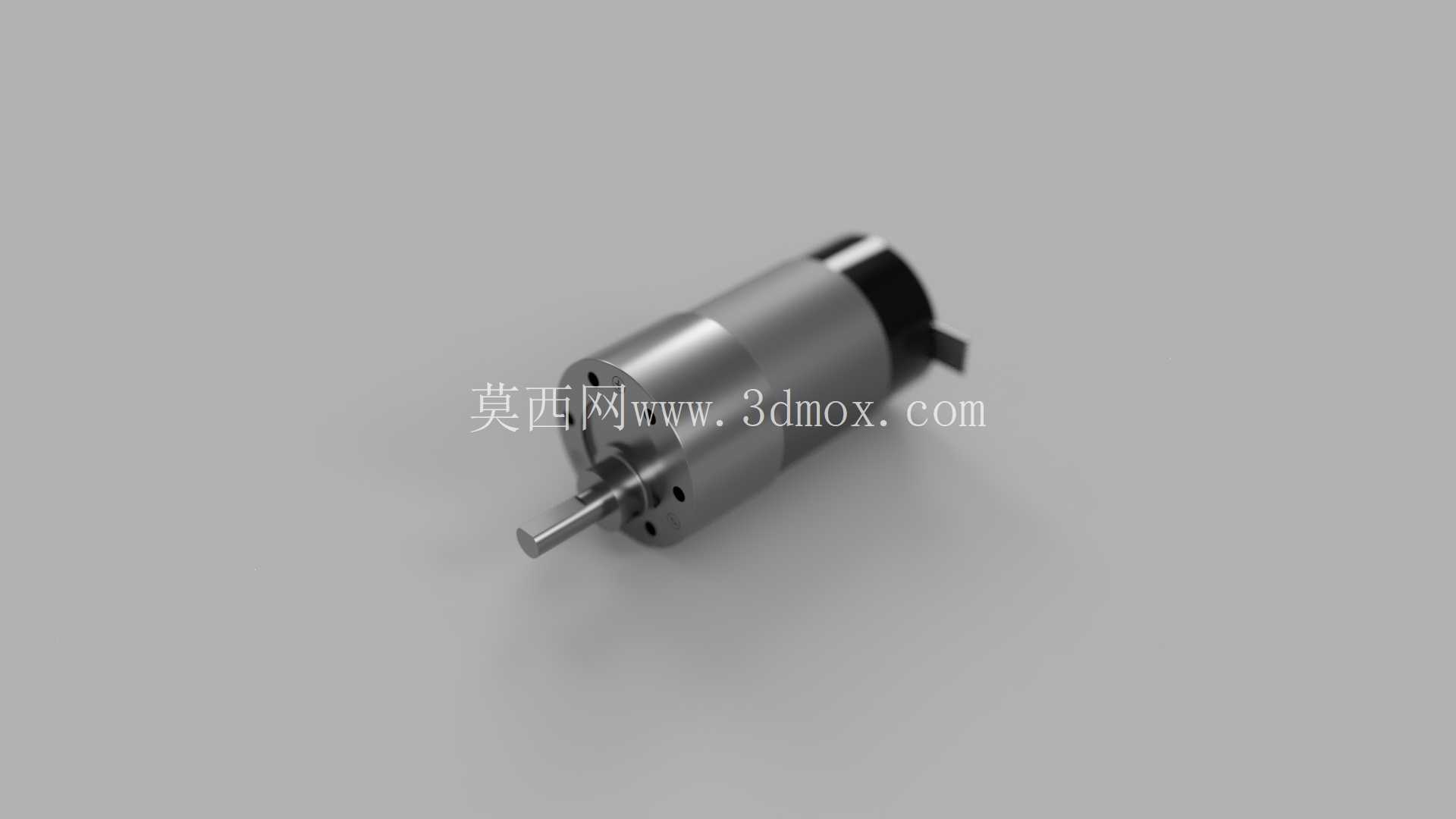

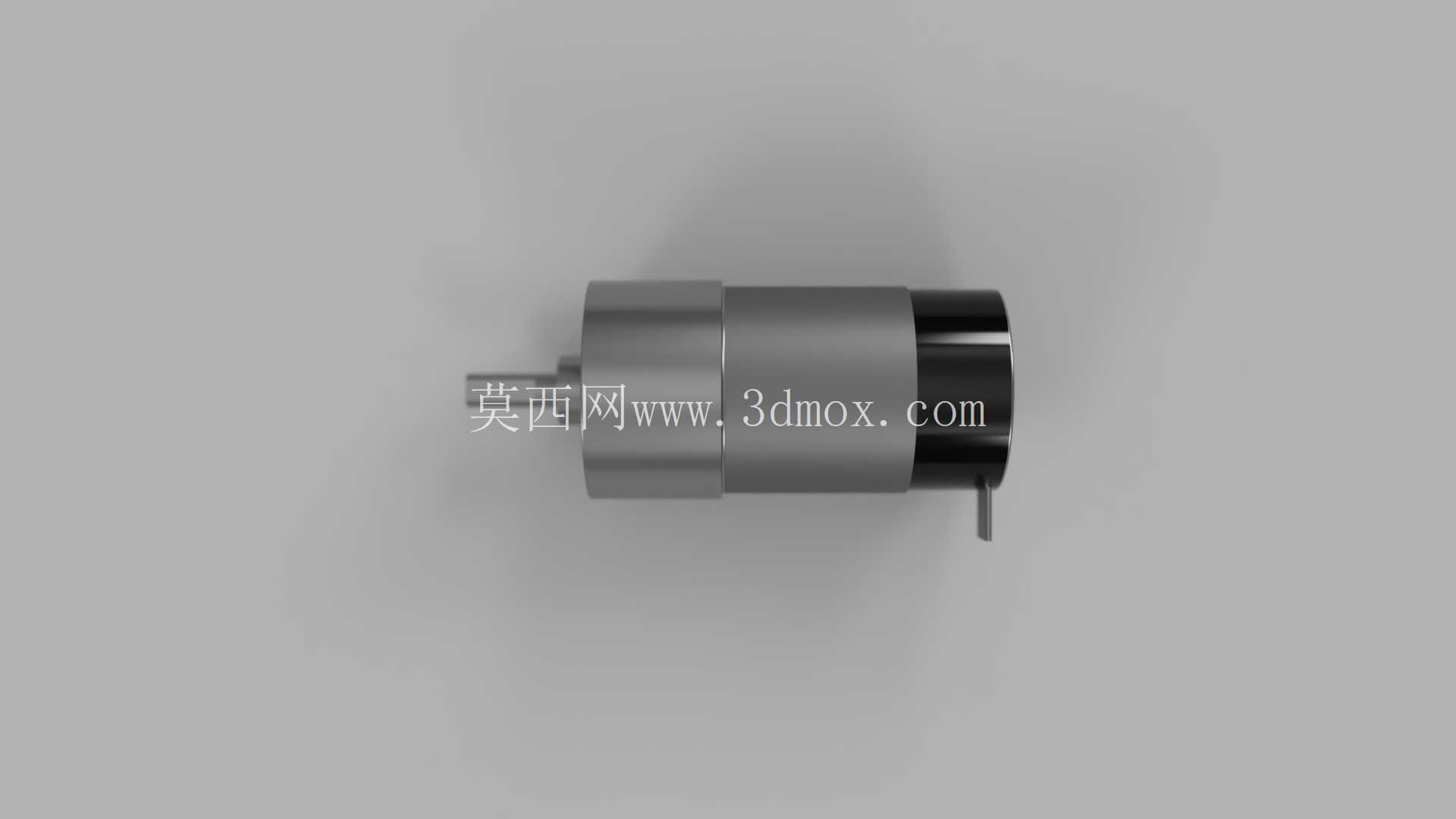

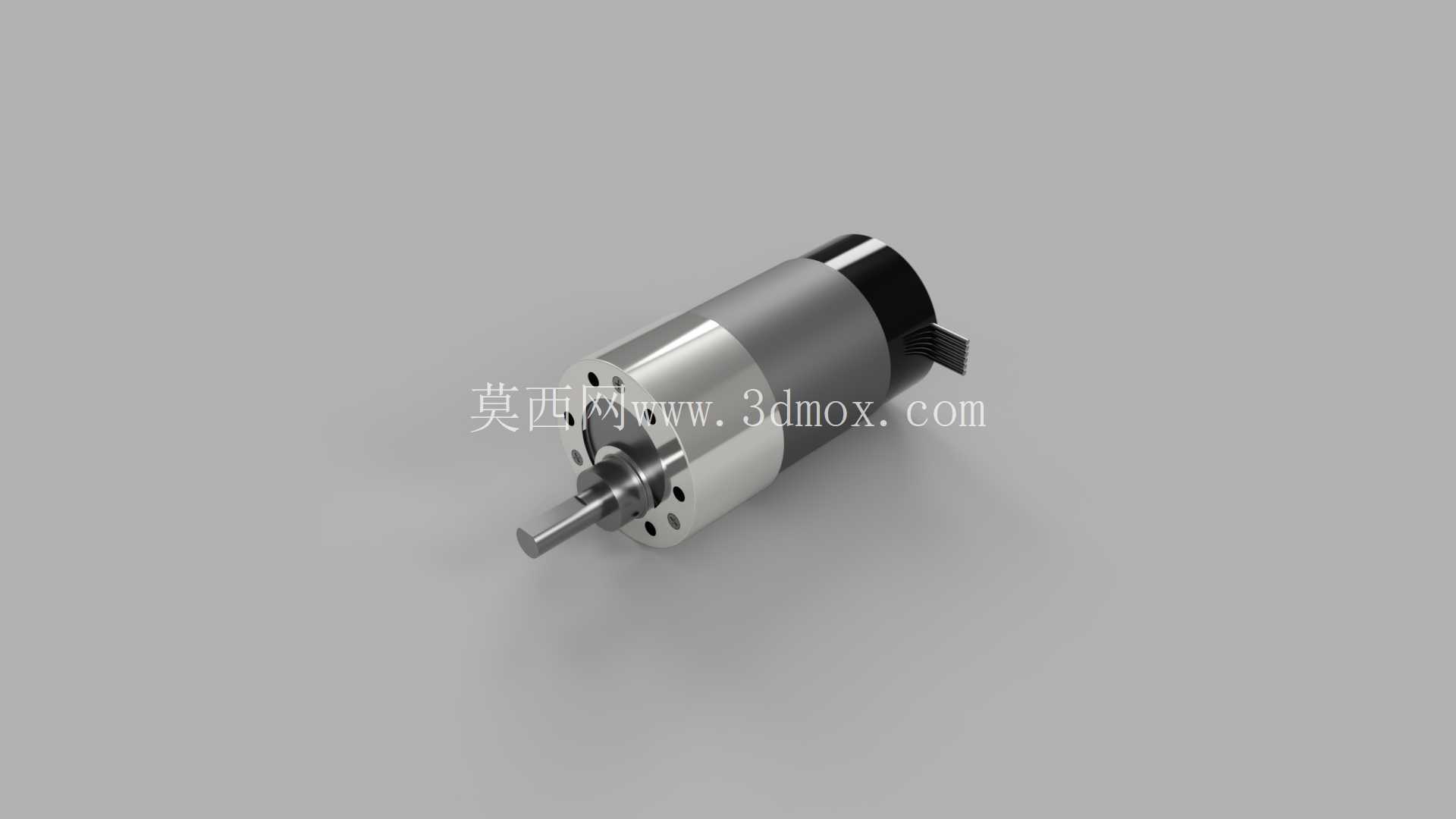

　　从结构设计逻辑来看，这款电机采用同轴直连的布局，电机本体与减速箱外壳采用过盈配合加止口定位的方式连接，输出轴从减速箱前端盖中心伸出，轴端做了扁位加工，方便与负载端的联轴器、摇臂、行走轮等部件做周向固定，避免传动过程中出现打滑空转的问题。减速箱外壳采用金属材质加工，表面做了防锈处理，既可以保证齿轮组啮合的同轴度精度，也能在长期带载运行时辅助散热，降低齿轮组因温升导致的磨损加剧问题。电机尾部引出的动力线做了补强处理，避免安装布线时反复弯折导致线芯断裂，适配设备内部走线的弯折需求。

　　在实际应用场景中，这类电机常被用于小型移动机器人的行走驱动，单台电机即可驱动单个行走轮，配合差速控制逻辑实现小车的前进、后退、转向动作，由于减速后的输出扭矩足够，即使搭载一定重量的传感器、电池、控制板负载，也能在平缓坡面顺利启动，不会出现普通直流电机带载堵转烧毁的问题。除此之外，在小型自动化送料机构、桌面级机械臂的关节驱动、智能门锁的锁舌传动、电动窗帘的牵引驱动等场景中，这款电机的尺寸与输出特性也能很好适配，不需要额外加装外置减速结构，就能直接匹配负载的转速与扭矩需求，减少整体结构的设计复杂度与装配工作量。

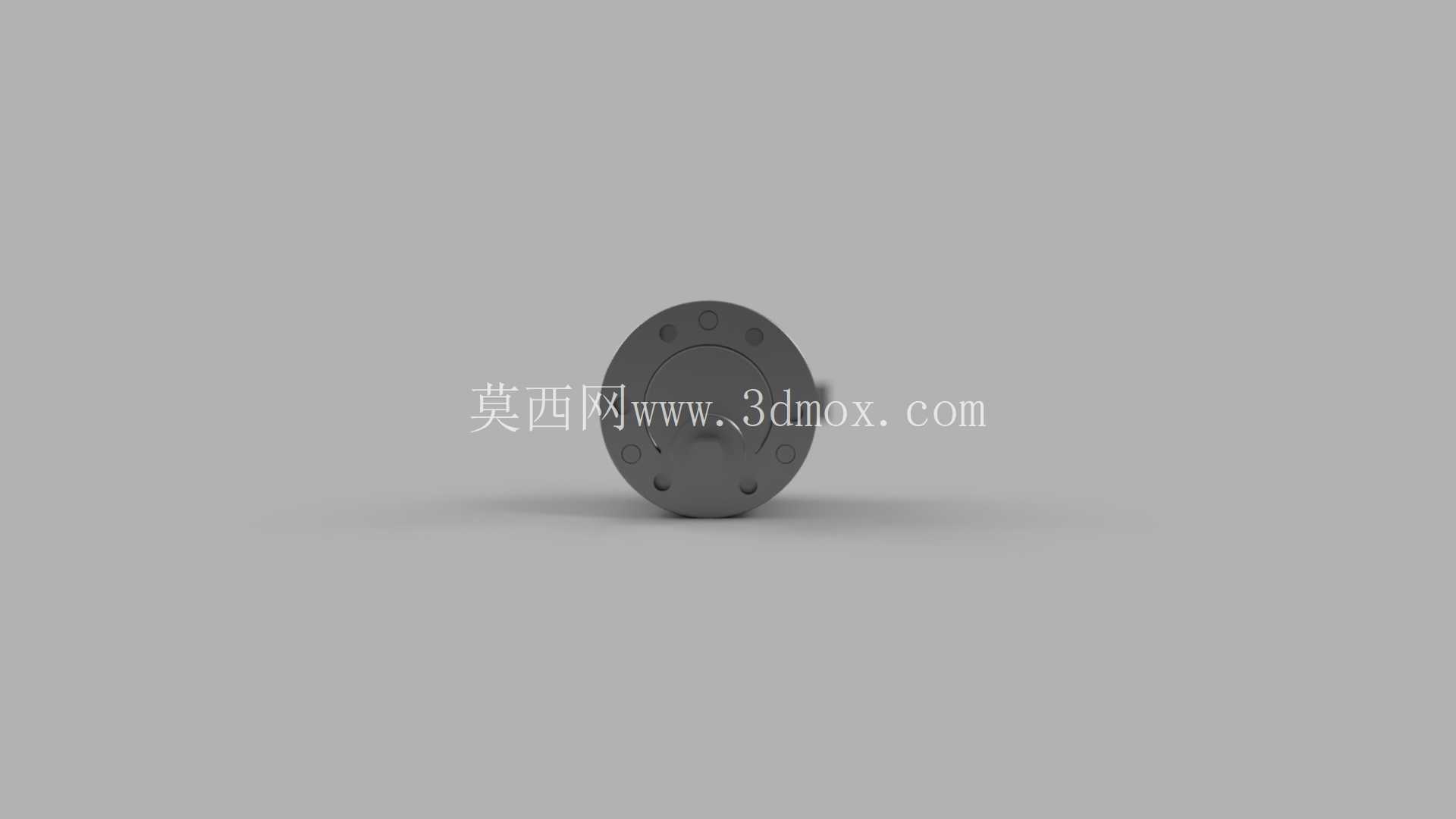

　　从安装边界来看，这款电机的减速箱端面上预留了均匀分布的安装孔位，孔位的位置度与输出轴保持严格同轴，安装时可以通过螺栓直接将电机固定在设备的安装立板上，不需要额外设计定制的电机安装座，能有效压缩结构设计的周期。输出轴的伸出长度经过匹配设计，既可以满足常规联轴器的安装深度需求，也不会因为轴伸过长导致径向受力时出现轴端挠度过大的问题，保证传动的平稳性。电机的整体径向尺寸控制在较小范围内，即使是在空间紧凑的多轴联动结构中，也不会和相邻的传动部件、结构件产生运动干涉，适合密集排布的多驱动结构设计。

　　在功能特性层面，这款电机的齿轮组采用金属齿轮啮合设计，相比塑料齿轮的减速结构，能承受更大的瞬时冲击载荷，在设备遇到卡滞、瞬时过载的工况下，不容易出现打齿失效的问题，提升部件的使用寿命。电机本体的永磁体采用高磁能积材质，空载运行时的电流损耗较低，在电池供电的移动式设备中，能有效延长设备的续航时间。减速箱内部填充了适量的润滑脂，在出厂前已经完成跑合测试，用户在装机使用时不需要额外拆解加注润滑脂，减少装配维护的工作量。

　　做三维建模时，需要重点关注几个关键尺寸的精度：首先是输出轴的直径与扁位尺寸，这部分直接关系到和负载部件的配合精度，如果尺寸偏差过大，会出现装配后同轴度差、运行抖动的问题；其次是减速箱端面安装孔的孔距与孔径，这部分决定了电机能否顺利固定在设备安装板上，孔位偏差会导致安装时螺栓无法穿入，强行装配会导致电机壳体受力变形，影响内部齿轮的啮合间隙；另外还要注意电机尾部出线的位置与出线方向，在做整体结构的布线空间校核时，要预留足够的走线空间，避免装配时压线导致线材绝缘层破损。在做运动仿真时，可以根据减速比参数设置输出轴的转速与扭矩参数，模拟实际带载运行时的工况，校核整体结构的运动干涉情况与受力状态，提前发现结构设计中存在的问题，减少实物打样后的修改成本。
