线性导向传动机构三维设计作品

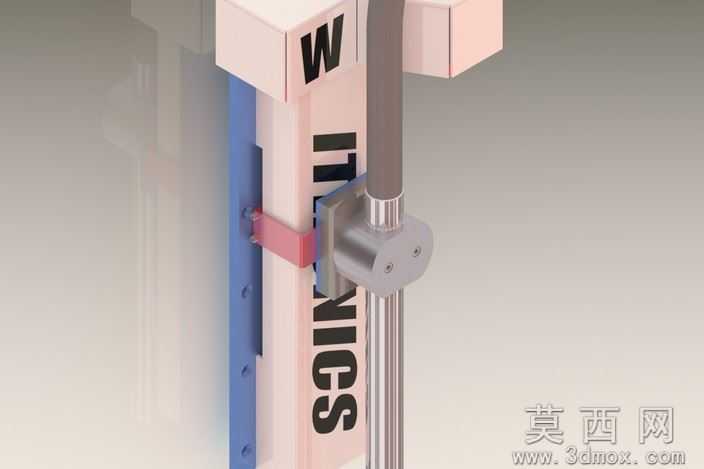

本作品为线性导向类传动机构的三维建模成果，建模过程依托三维设计软件完成全参数化构建，从核心的导向光轴、安装基座、锁紧固定组件到配套的安装立板、标识构件均按照实际机械装配逻辑完成尺寸匹配与约束装配。建模阶段首先完成核心传动导向部件的基准绘制，以光轴的中心轴线为全局装配基准，依次完成滑动连接座、固定抱箍、侧边安装板的特征搭建，其中滑动连接座采用实体拉伸结合孔位特征切除的方式完成，精准还原了连接座上的安装孔位、对接端面的结构细节，抱箍构件通过薄壁拉伸与折弯特征模拟实际金属冲压件的形态，保证结构形态与实际加工零件的一致性。材质渲染阶段针对不同构件的实际应用材质做了区分设置，侧边立式安装板采用哑光米白色工程塑料材质，添加细微的表面磨砂质感还原工业塑料件的视觉效果，导向光轴采用抛光金属材质，设置合适的反射度与高光参数还原镀铬光轴的亮面金属质感，固定抱箍采用半透明红色塑料材质，模拟工程塑料紧固件的视觉特征，蓝色侧边条采用哑光蓝色金属漆材质，连接座采用银灰色金属材质搭配端面的螺丝孔细节，整体渲染光影柔和，清晰展现各构件的装配关系与结构层次。结构设计上遵循线性导向机构的实际运行逻辑，光轴作为导向承载部件贯穿滑动连接座的中心通孔，抱箍构件完成管线与安装板的固定限位，连接座可沿光轴轴线方向完成线性滑动，各构件之间的装配间隙按照实际机械装配公差设置，既保证结构展示的清晰性，也符合实际机械结构的设计规范。设计过程中优先保证核心传动导向结构的展示清晰度，对非核心的标识文字做了简化浮雕处理，既还原了实际构件的外观特征，也避免多余细节干扰核心结构的展示，整体模型装配逻辑严谨，各部件的连接关系清晰可辨，可用于机械结构教学、线性传动方案展示等场景。
