台式机ATX电源设备结构外观设计

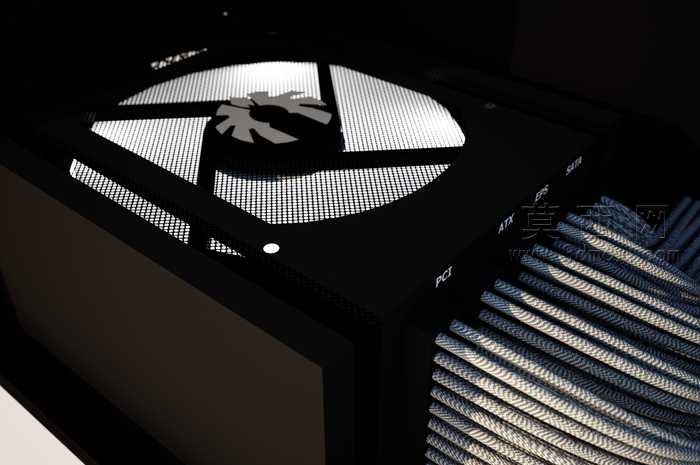

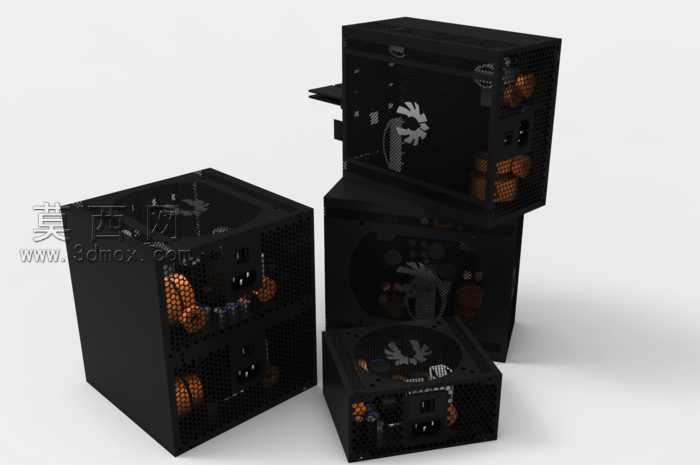

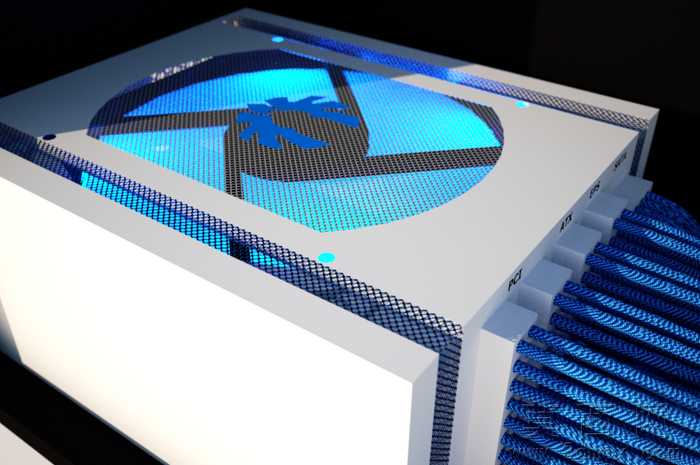

本作品为台式机电源的三维结构设计模型，建模过程中严格遵循台式机电源的实际工业尺寸规范，完整还原了电源的外壳结构、内部元件布局与接口细节。建模阶段首先搭建电源的金属外框基础结构，精准绘制外壳的通风冲孔网格，每一处冲孔的排布、孔径大小都参考市售主流台式电源的散热设计标准，保证模型还原度贴合真实产品。外壳部分采用分体式结构建模，分别构建电源上盖、下盖、后端接口挡板与前端出线挡板，各个部件的卡扣、螺丝固定位都做了精准的结构还原，可直观呈现电源的装配逻辑。内部结构部分还原了电源的散热风扇安装位、主PCB板固定支架、电感线圈与电容的排布空间，清晰展现台式电源内部的元件布局逻辑，散热风扇的扇叶、防护网结构都做了精细化建模，可直观呈现电源的风冷散热通路设计。材质渲染阶段，外壳部分采用哑光黑色金属材质，还原钢制电源外壳的磨砂质感，表面做细微的颗粒纹理处理，模拟真实五金冲压外壳的表面触感；内部的电感线圈采用棕橙色半透明绝缘材质，还原磁环线圈的包裹质感，电容元件采用黑色哑光塑料搭配银色金属顶盖材质，PCB板采用深绿色阻焊层材质搭配银色焊盘细节，散热风扇的扇叶采用半透明黑色塑料材质，扇叶中心的品牌标识区域做细微的凹凸纹理处理。设计过程中充分考虑台式电源的实际使用场景，后端接口区域完整还原了市电输入接口、电源开关、通风出风口的结构，各个接口的尺寸、位置都符合ATX电源的通用规范，前端出线区域预留了模组线材的出线空间，可适配非模组与半模组电源的结构设计。模型通过爆炸视角与组合视角的搭配展示，可清晰呈现电源从外到内的完整结构，无论是外壳的钣金弯折细节，还是内部元件的排布逻辑，都做了精细化的还原，能够直观展现台式机电源的工业设计特点与结构组成，可用于电脑配件结构展示、散热设计参考、装机演示等相关场景。
