欧米茄TC标头热电偶接头三维结构设计

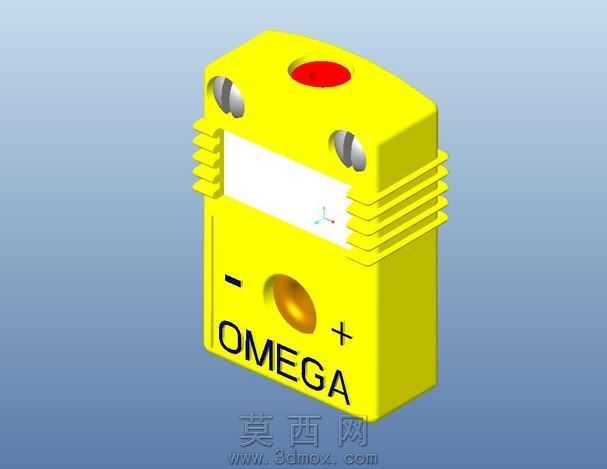

本作品为欧米茄TC标头的三维参数化建模成果，建模过程依托Pro/Engineer Wildfire平台完成，整体采用自顶向下的设计思路，先完成整体轮廓的草绘定位，再通过拉伸、切除、阵列等基础特征逐步细化结构细节。外观主体采用亮黄色工程塑料材质进行渲染，表面做哑光质感处理，还原工业接线端子的真实材质观感，顶部红色圆形区域为状态指示窗位，采用半透明红色亚克力材质渲染，模拟透光指示的视觉效果。结构设计上，主体为方正带侧边散热鳍片的壳体结构，侧边的多层鳍片通过线性阵列特征生成，既保证壳体的结构强度，又预留了接线后的散热空间；正面预留了白色标签粘贴位，下方设置内凹的圆形接线孔位，两侧标注正负接线标识，表面蚀刻OMEGA品牌字样，还原产品的标识细节；顶部两个沉头孔位为壳体装配螺丝位，采用金属银色材质渲染螺丝结构，还原真实装配的视觉效果。建模过程中严格遵循工业传感接头的尺寸规范，所有安装孔位、接线腔体的尺寸均匹配常规热电偶接线的装配需求，内部预留足够的接线容纳空间，壳体的合模缝、边角倒角均做了精细化处理，避免尖锐棱角带来的装配安全隐患。渲染阶段采用柔和的环境天光，搭配浅蓝渐变背景突出主体结构，通过光影层次区分不同材质的质感差异，金属螺丝的反光、塑料壳体的漫反射、指示窗的半透明透光效果均做了针对性的材质参数调整，最终呈现的模型结构完整，细节还原度高，可用于工业传感配件的结构展示、装配教学以及相关产品的二次开发参考。
