35毫米规格DIN电气安装导轨结构设计

项目分类:导轨 发布时间:2025-01-13 ID:897441
  • 35毫米规格DIN电气安装导轨结构设计
  • 35毫米规格DIN电气安装导轨结构设计
  • 35毫米规格DIN电气安装导轨结构设计
  • 35毫米规格DIN电气安装导轨结构设计
  • 35毫米规格DIN电气安装导轨结构设计
  • 35毫米规格DIN电气安装导轨结构设计

  在低压配电、工业控制柜、自动化设备集成的现场施工环节里,DIN导轨是几乎绕不开的基础安装载体,从终端继电器、微型断路器、开关电源到端子排,绝大多数标准模数化电气元件,都依托这类导轨完成快速卡装固定,省去了针对单个元件逐一打孔攻丝的繁琐工序,也让柜内布线的排布更规整,后期维护更换元件时,只需拨动元件自带的卡扣即可完成拆装,大幅降低现场运维的工作量。这款35毫米宽度的DIN导轨,是目前全球电气领域应用最广泛的导轨规格,对应的安装卡接尺寸已经形成统一的行业适配标准,只要是符合DIN规范的模数化电气元件,都可以直接卡在这款导轨上完成固定,不需要额外做适配结构。

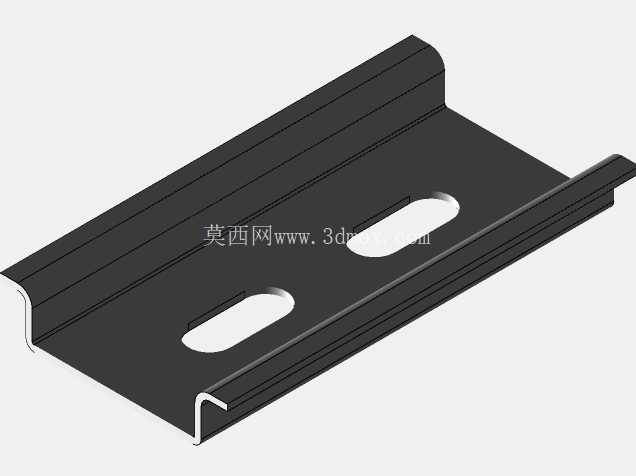

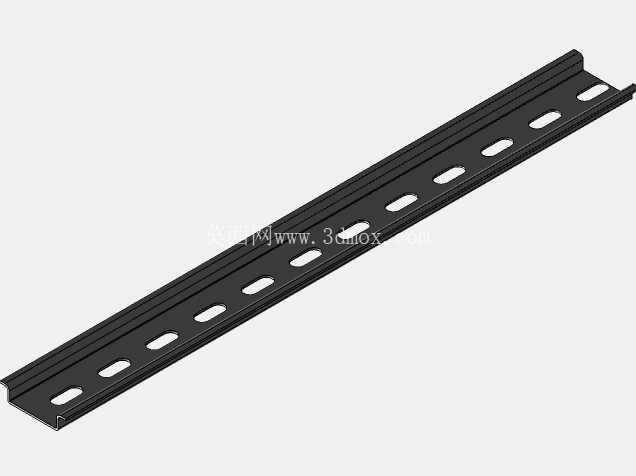

  从结构设计层面来看,这款导轨采用冷轧钢板冲压折弯成型,截面的弯折弧度、卡边高度都严格匹配标准元件的卡扣行程,导轨本体上冲压出的长圆形安装孔,是为了适配现场安装时的孔位偏差,不管是在柜内安装梁上,还是设备的钣金安装面上,哪怕预钻孔位存在几毫米的位置误差,也可以通过长圆孔的调节余量完成导轨固定,不需要重新扩孔返工。很多刚入行的结构工程师在做柜内布局时,容易忽略导轨的安装边界预留,实际上这款导轨在选型使用时,除了要预留导轨本身的35毫米宽度尺寸,还要在导轨上下两侧预留出至少10毫米的操作空间,方便后期拆装元件时手指或者螺丝刀能够伸入拨动卡扣,同时导轨的端部要预留2-3毫米的余量,避免元件卡装到端部时因为导轨端面的冲压毛刺出现卡滞。导轨的折弯边做了小圆弧过渡处理,不是尖锐的直角,一方面是避免安装时划伤施工人员的手部,另一方面也能减少元件卡扣在滑动卡入时的磨损,延长元件卡扣的使用寿命。和市面上常见的定长导轨不同,这款导轨的设计采用表格驱动的参数化逻辑,可以根据实际安装场景的需求调整导轨长度,不管是200毫米短段用于小型接线盒内的端子固定,还是2米长段用于大型PLC柜内的元件排布,都可以通过参数调整快速生成对应长度的模型,不需要重复绘制草图,这一点对于做电气柜三维布局的工程师来说非常实用,在做方案阶段可以快速匹配柜内安装空间的长度,调整导轨尺寸后直接导出工程图用于生产加工。

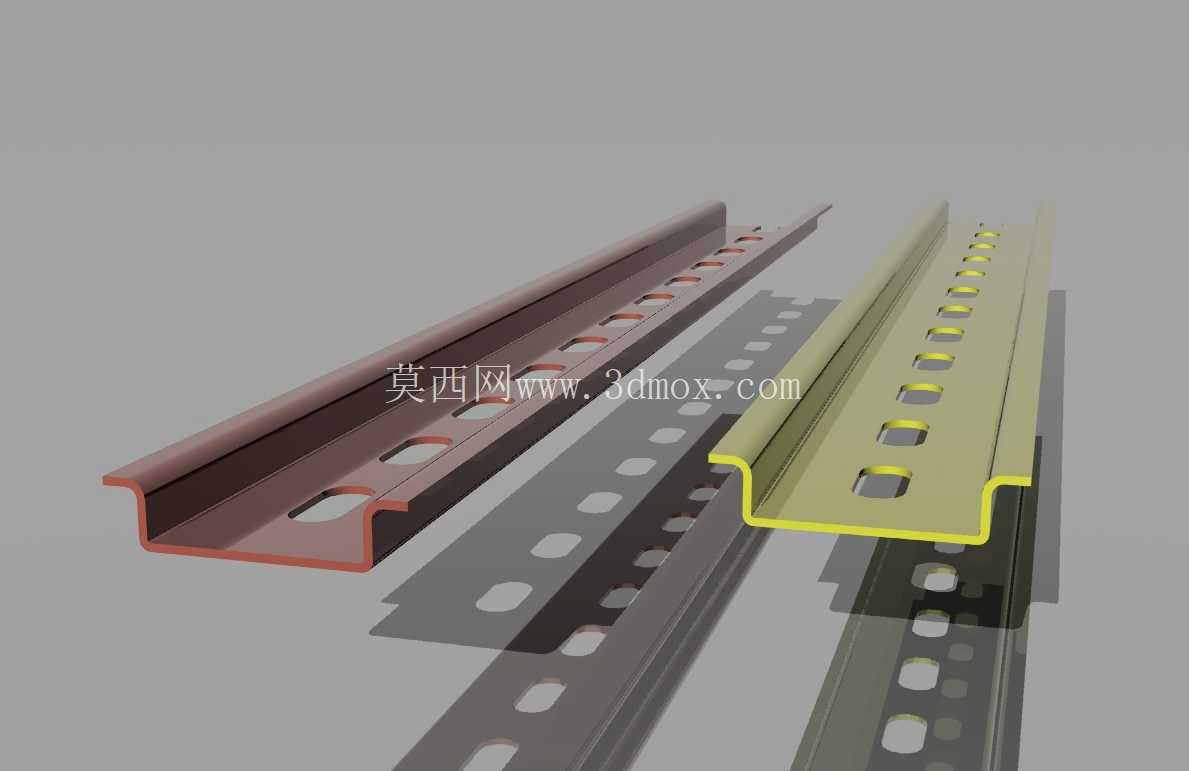

  在实际应用场景里,这类导轨除了常规的工业控制柜安装,还会用到楼宇配电的分户箱内、轨道交通车辆的车载电气柜里、风电塔筒内的分布式控制箱中,不同应用场景对导轨的材质和表面处理有不同要求,常规工业环境下采用镀锌冷轧板即可满足防腐蚀需求,在潮湿或者有腐蚀气体的场景下,则可以更换为304不锈钢材质的同结构导轨,安装尺寸完全通用,不需要调整元件的安装位置。很多工程师在建模时容易忽略导轨的厚度参数,实际上这款导轨的板材厚度直接影响承重能力,如果柜内安装的是重量较大的开关电源、滤波器这类元件,就要选用1.5毫米厚度以上的导轨,避免长期使用后导轨出现弯折变形,导致元件脱落;如果只是安装小型继电器、端子排这类轻量化元件,1毫米厚度的导轨就完全满足使用需求,可以适当控制成本。

  导轨背面和安装面的贴合度也是设计时重点考量的点,冲压成型后的导轨平面度控制在每米长度偏差不超过1毫米,避免安装后导轨和安装面之间存在缝隙,导致卡装元件后导轨出现翘曲,影响元件的安装稳固性。长圆孔的间距设置也经过实际施工验证,孔位间距控制在150毫米到200毫米之间,既不会因为孔位过密增加不必要的安装工作量,也不会因为孔位过疏导致导轨固定不牢,在元件重量集中的区域,还可以额外增加固定螺丝的点位,提升局部承重能力。在三维建模过程中,导轨的折弯止裂槽、冲压圆角都做了符合钣金加工工艺的处理,不会出现无法加工的尖锐内角或者超出冲压设备能力的结构,导出的加工图纸可以直接用于钣金车间的下料、折弯、冲孔工序,不需要二次修改结构。对于做设备电气布局的工程师来说,这类参数化的导轨模型可以大幅提升布局效率,不需要每次都重新绘制导轨截面,只需要输入需要的长度参数,就能生成对应尺寸的模型,直接装配到柜体模型中,提前校验元件排布的空间是否充足,避免生产装配时出现元件和柜内其他结构干涉的问题。
