星形弹性电机联轴器结构设计

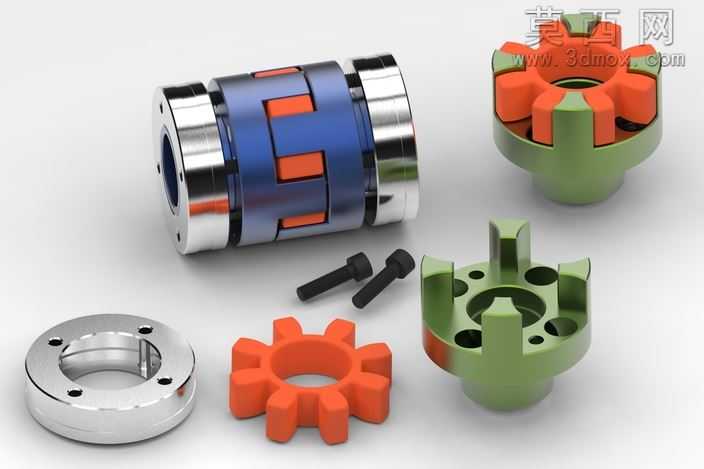

本作品为星形弹性电机联轴器的三维建模设计，采用SolidWorks完成全参数化建模，所有零件均按照实际加工尺寸进行1:1比例绘制，完整还原了该类联轴器的装配结构与细节特征。建模过程中首先对金属半联轴器主体进行特征构建，通过拉伸、旋转、切除等基础特征完成轴孔、键槽、爪型凸台的造型，针对法兰端的安装孔位采用圆周阵列特征保证孔位的位置度精度，金属零件的边缘均添加了符合机加工工艺要求的倒角与圆角，避免锐边结构同时还原真实零件的加工细节。中间的星形弹性缓冲块采用多边形凸齿结构建模，通过草图绘制星形截面后拉伸生成实体，凸齿的弧度与两侧金属半联轴器的爪槽完全匹配，保证装配后无干涉，能够实现扭矩传递过程中的缓冲补偿效果。配套的紧固螺栓采用标准件建模流程，还原外六角螺栓的螺纹特征、头部六角结构与螺杆过渡段细节，可直接用于装配演示。渲染阶段针对不同零件赋予对应材质：金属半联轴器采用铝合金与钢材的复合材质表现，铝合金部分调整为哑光银灰色金属质感，钢质压环部分添加镀铬高光材质，还原金属表面的机加工纹理与反光效果；中间弹性缓冲块赋予橙色聚氨酯橡胶材质，调整材质的粗糙度与漫反射参数，表现橡胶材质的哑光弹性质感；绿色的半联轴器外壳赋予喷塑金属材质，模拟工业铸件表面的涂层质感；螺栓零件赋予发黑处理的钢材材质，还原标准紧固件的表面效果。装配过程严格按照实际装配顺序进行配合约束，先将一侧半联轴器与弹性块进行齿槽配合，再装配另一侧半联轴器，最后穿入紧固螺栓完成整体装配，所有配合关系均符合实际机械装配逻辑，可直接用于运动仿真演示，直观展示联轴器工作时弹性块的形变补偿过程。该联轴器设计用于电机与传动部件的连接，可补偿两轴之间的径向、角向与轴向偏差，同时具备缓冲减震的作用，弹性块的多齿结构保证了扭矩传递的均匀性，金属主体的高强度材质适配工业场景下的大扭矩传动需求，整体结构紧凑，安装便捷，无需润滑即可长期稳定运行，适用于各类电机传动系统的连接场景，建模过程中充分考虑了零件的可加工性，所有特征均符合常规机加工的工艺要求，可直接导出工程图用于生产制造参考。
