达芬奇机械鼓复古轮式传动装置

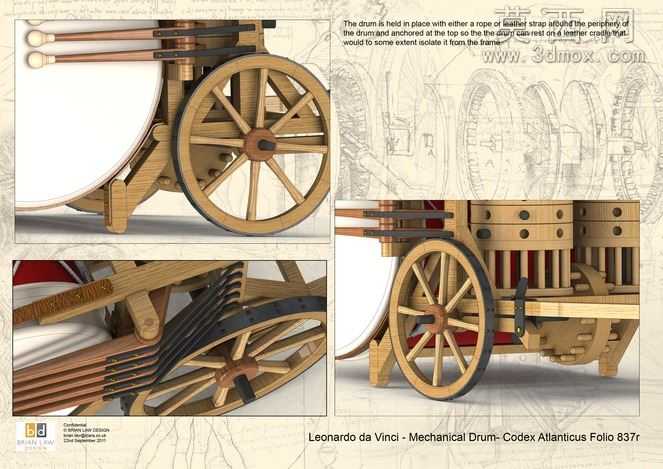

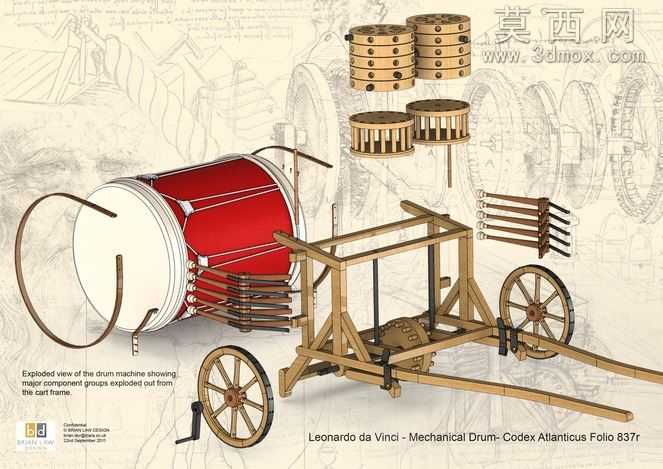

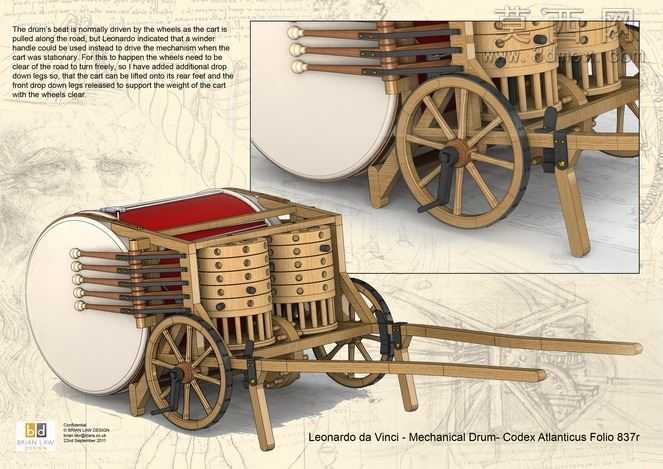

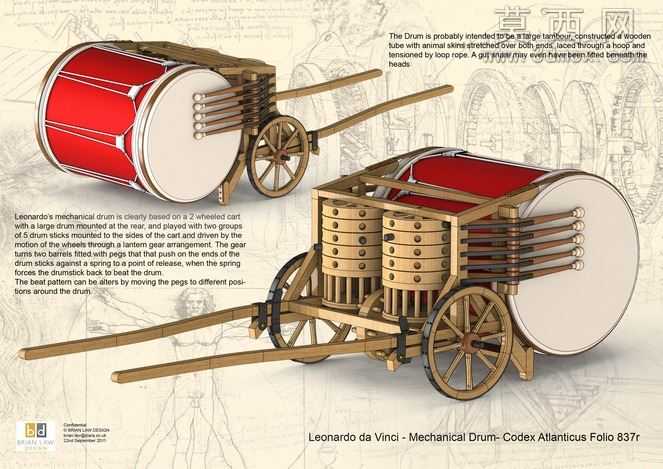

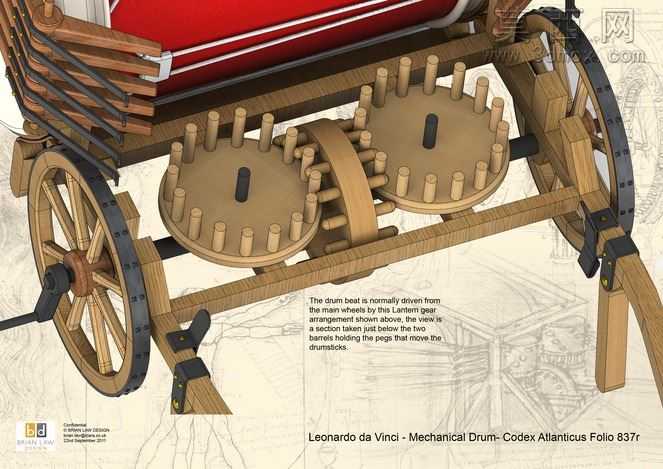

本作品为复原莱昂纳多·达·芬奇手稿设计的机械鼓三维建模作品，整体采用两轮手推车作为承载基底，建模过程中严格遵循手稿记载的结构比例，在SolidWorks环境下完成全参数化零件建模与总装配。首先针对木质车架部分，采用实体建模结合扫描、放样特征完成车辕、轮辐、车架框架的结构搭建，还原了古代木制推车的榫卯拼接结构细节，对木质轮圈的辐条排布、车辕的渐变截面都做了精准的尺寸匹配，确保整体结构符合手稿记载的传动逻辑。鼓身部分采用旋转凸台特征完成圆柱鼓腔建模，鼓面采用柔性材质模拟动物皮膜的张紧效果，鼓身的金属箍、固定绳索都通过扫描特征完成细节还原，红色鼓身漆面做了半光泽的漆面材质调整，搭配做旧的金属固定件质感，还原文艺复兴时期的工艺质感。核心传动结构部分，严格复现手稿中的灯笼齿轮组传动设计，齿轮与车轴做同轴配合约束，当车轮转动时通过齿轮组将动力传递至鼓槌安装轴，五组鼓槌沿鼓面轴向排布，通过齿轮上的凸销结构推动鼓槌往复摆动，鼓槌尾部设置弹簧复位结构，确保每次敲击后鼓槌能够及时回位，完成连续敲击动作。建模过程中对所有运动部件做了干涉检查，调整了鼓槌敲击鼓面的行程距离，避免出现运动卡滞或穿模问题，同时对鼓槌的敲击位置做了排布优化，可通过调整鼓身周边的锁钉位置改变鼓槌的触发节奏，实现不同的敲击演奏模式。渲染阶段采用复古手稿风格作为背景，对木质部件赋予做旧橡木纹理，金属部件做了古铜做旧材质处理，鼓面采用米白色哑光皮膜材质，整体光影采用柔和的侧光照明，突出机械结构的层次感与复古质感，完整还原了达·芬奇设计中机械动力与乐器演奏结合的巧思，展现了古代机械设计中动力传递、节奏控制的精妙构思，所有零件均可拆分用于3D打印或机械结构教学演示，装配体完全符合实际机械运动逻辑，可直接添加旋转马达完成运动仿真演示。
