自行车用电机固定夹具结构设计方案

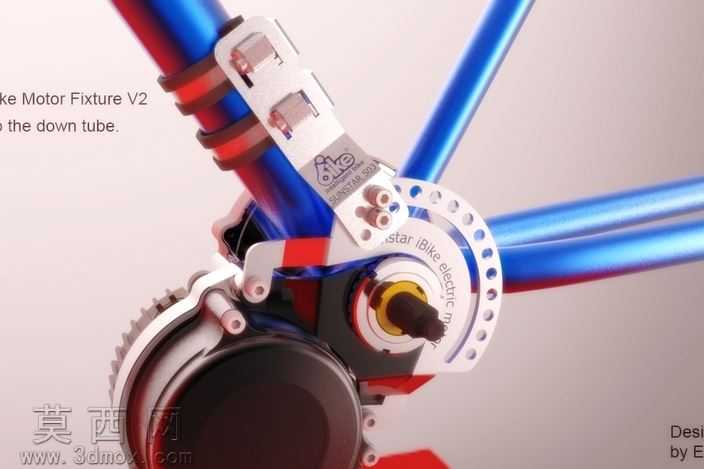

本作品为适配自行车车架安装的电机固定夹具三维设计方案，建模阶段采用参数化特征建模逻辑，先完成车架圆管基准曲面的提取，以车架下管、五通区域的曲面轮廓为装配基准，构建夹具的主体夹持基体，保证夹具与管材贴合面的弧度完全匹配，避免装配后出现应力集中的问题。建模过程中对夹持结构做了分层设计，主体连接座采用一体化成型的结构逻辑，预留了多档位调节的安装孔位，孔位沿弧形调节座均匀排布，可适配不同管径的自行车车架，也能根据电机安装角度需求调整固定位置，满足不同改装场景的安装需求。材质渲染阶段针对不同部件做了区分处理，夹持绑带部分采用哑光橡胶材质，添加细微的颗粒纹理模拟真实橡胶的防滑质感，金属连接件部分采用拉丝铝合金材质，调整金属粗糙度与反射参数，还原铝合金零件的哑光金属质感，调节孔位边缘做了倒角渲染处理，模拟真实机加工零件的工艺细节，电机主体部分做了分色处理，端盖采用亮面黑色塑料材质，转轴部分采用高抛光金属材质，不同材质的质感区分清晰，渲染效果贴近真实零件的视觉表现。结构设计上采用快拆夹持的思路，通过环形绑带与金属压块配合实现与车架的固定，无需对原车车架做焊接、打孔等破坏性改装，夹具与电机的连接部分采用定位销加螺栓紧固的双重固定结构，保证电机运转过程中不会出现移位、松脱的问题，同时在夹具与车架接触的位置预留了缓冲垫安装槽，可加装橡胶缓冲垫，既可以提升夹持摩擦力，也能避免金属夹具刮伤车架漆面。设计过程中充分考虑了装配的便利性，所有紧固件均采用标准件规格，用户可使用常规内六角扳手完成全部装配操作，夹具的整体重量做了优化控制，在保证结构强度的前提下尽可能减少冗余材料，避免增加自行车的额外负重，同时对夹具的边缘做了全圆角处理，避免安装使用过程中出现尖锐棱角划伤使用者的问题。
