金士顿金属款USB3.0高速闪存盘结构设计

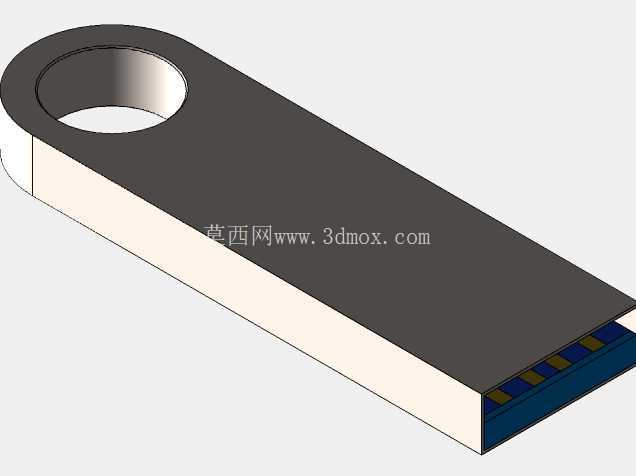

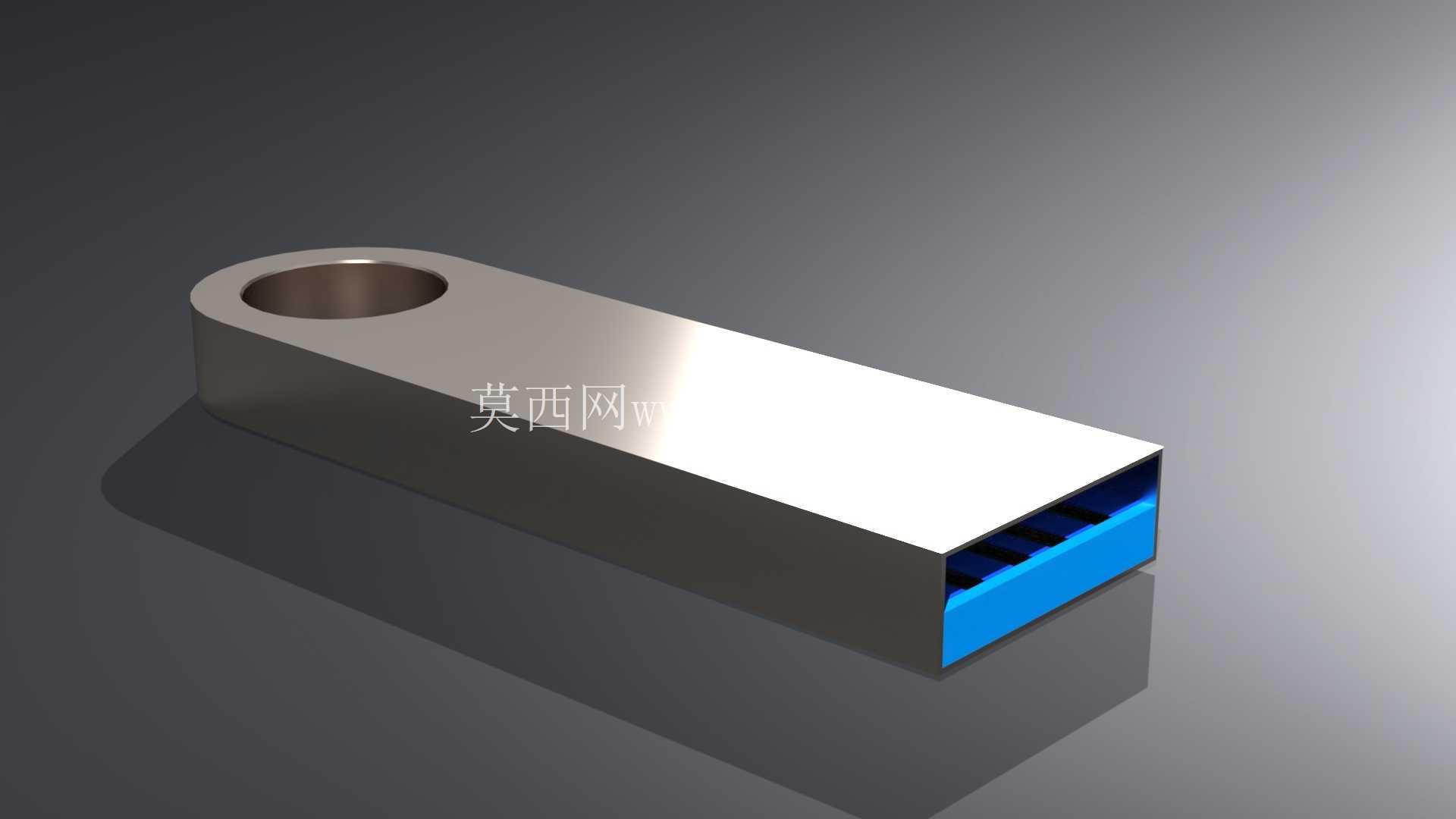

　　日常工业现场的设备调试环节里，运维人员经常需要在不同工控机、调试终端之间传输组态程序、设备运行日志这类小体积但对传输稳定性有要求的文件，这款金属外壳的USB3.0闪存盘就是针对这类场景做的结构设计。整体采用一体化锌合金外壳拉伸成型，没有额外拼接的装饰件，外壳尾端直接冲压出挂接孔，不用额外加装挂绳扣结构，既减少了装配零件数量，也避免了小配件脱落遗失的问题，平时可以直接挂在钥匙串或者工牌挂扣上，在车间复杂环境里携带不容易滑落丢失。接口端做了蓝色塑胶内衬的结构区分，和USB2.0版本的黑色内衬做视觉区隔，现场调试人员不用反复翻转查看接口标识，一眼就能识别出高速传输版本，减少错插导致的传输速率不匹配问题。

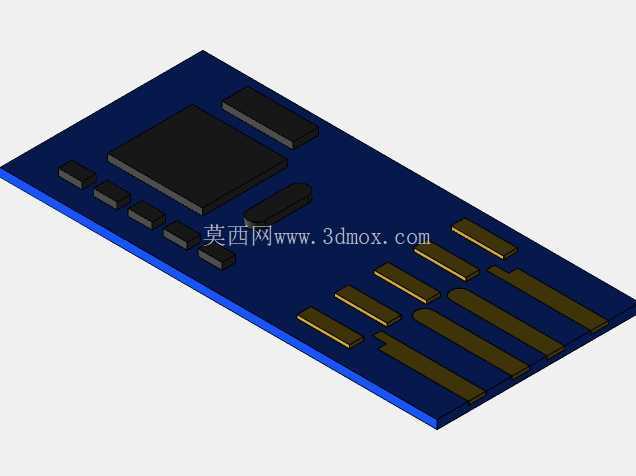

　　外壳表面做了细磨砂阳极处理，在车间多油污、多粉尘的环境里使用时，不容易残留指纹和油污痕迹，插拔时的摩擦力也足够，戴薄劳保手套操作也能顺利插拔，不会出现打滑脱手的情况。整体外形做了无锐角的倒角处理，所有边缘都做了R0.3的圆角打磨，插在工控机前置USB接口上时，不会因为突出的棱角刮碰到旁边接线或者操作人员的手部。内部结构上，PCB板和金属外壳之间预留了0.2mm的缓冲间隙，填充了轻质导热硅胶垫，一方面可以把闪存芯片工作时产生的热量快速传导到金属外壳散出，长时间连续传输大文件也不会出现因为过热导致的降速或者断连，另一方面也能在设备意外掉落时吸收冲击能量，避免PCB板上的贴片元件受震虚焊。

　　接口部分的金手指做了加厚镀金处理，在车间环境里反复插拔也不容易出现氧化接触不良的问题，适配工业现场各类老旧工控机、嵌入式调试终端的USB接口，不会因为接口氧化出现识别失败的情况。尺寸设计上，整体长度控制在40mm以内，宽度12mm，厚度4.5mm，插在设备接口上时突出机身的长度不到30mm，在设备排布密集的机柜里使用时，不会和旁边的网线、串口接线产生干涉，也不会因为突出过长被过往的工具、线缆碰歪导致接口损坏。外壳和内部PCB的装配采用卡扣加微量结构胶固定，没有使用外露的螺丝，整体密封性更好，在有少量飞溅切削液、粉尘的工位上使用时，异物不容易进入壳体内部损坏电路。
