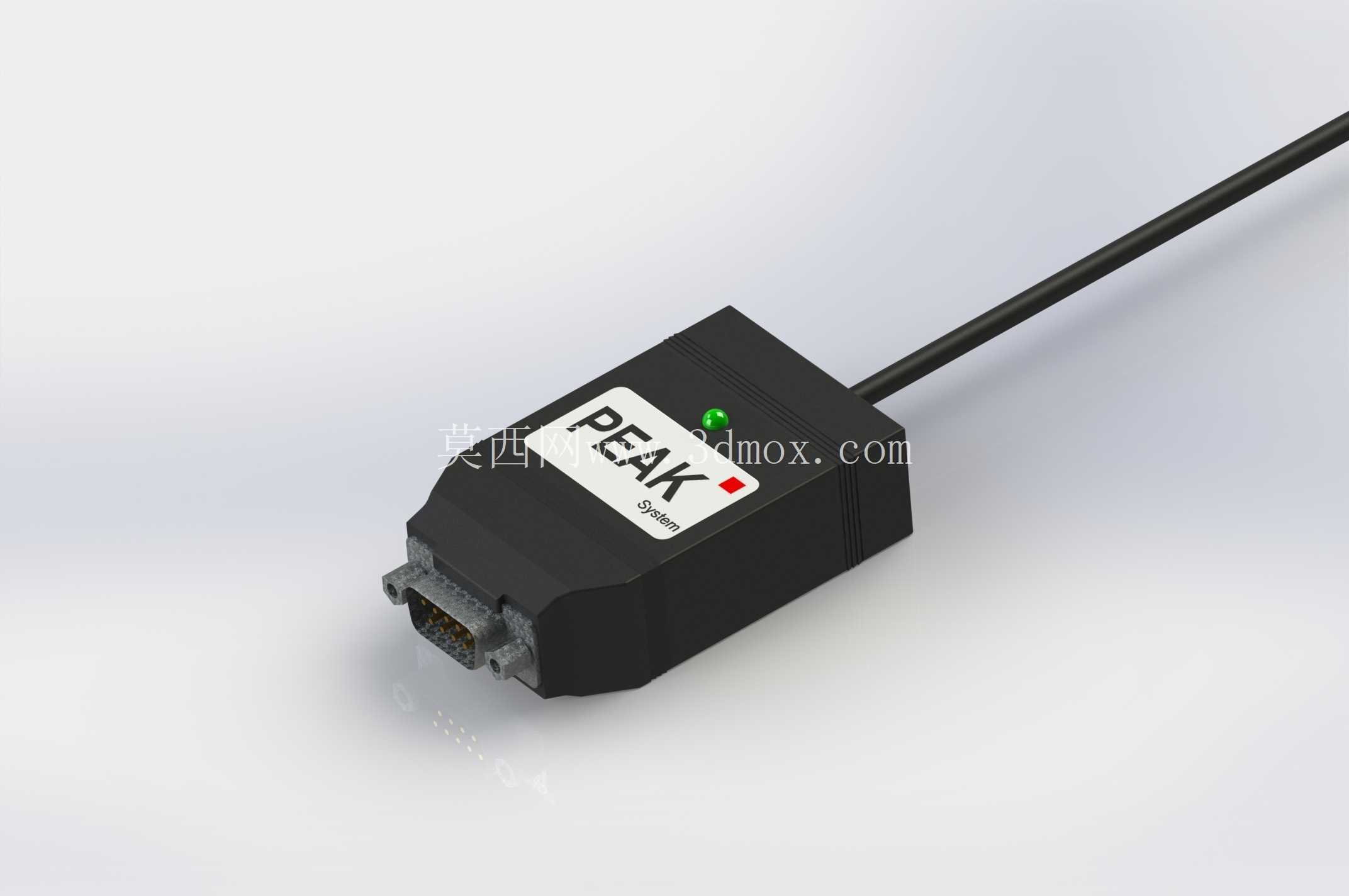

PEAK品牌PCAN-USB通讯转换器结构设计

　　在工业现场总线调试、车载电控系统标定、工业自动化产线设备通讯组网场景中，CAN总线凭借高可靠性、强抗干扰能力成为应用最广泛的现场总线之一，而PCAN-USB转换器正是实现CAN总线网络与上位机终端数据交互的核心适配硬件。这款转换器的设计充分考虑工业现场的复杂使用环境，外壳采用高强度阻燃工程塑料一体注塑成型，表面做细磨砂防滑处理，既可以抵御车间环境中常见的油污、粉尘侵蚀，也能避免日常插拔移动过程中产生的表面划痕，整体结构紧凑小巧，主体部分长宽高尺寸控制在适配桌面调试、设备机柜内狭小空间安装的范围内，出线端做了应力释放结构设计，线缆与壳体衔接处增设加厚橡胶护套，可承受反复弯折拉扯，避免长期使用后线缆内部线芯断裂的问题。

　　接口端采用标准DB9公头CAN总线接口，引脚定义完全符合CANopen、DeviceNet等主流CAN总线协议的物理层规范，可直接对接各类工业PLC、车载ECU、分布式IO模块的CAN通讯端口，无需额外制作转接线缆；USB端采用标准USB Type-B接口，可兼容常规USB2.0及以上版本的上位机端口，传输速率可覆盖从5kbps到1Mbps的全范围CAN总线波特率，满足不同距离、不同负载的总线组网需求。壳体侧面设置了电源、CAN收发状态的双色指示灯，调试人员无需打开上位机软件即可直观判断设备供电状态、总线数据收发状态，大幅提升现场调试效率。

　　内部电路板采用沉金工艺制作，CAN收发端集成了电气隔离、浪涌保护电路，可有效阻断工业现场的共模干扰、浪涌脉冲对上位机USB端口的冲击，避免因总线侧电压异常损坏上位机硬件。建模过程中严格还原了实物的安装边界，包括接口插拔所需的预留空间、指示灯的可视角度、线缆弯折半径等细节，所有配合公差均按照工业接插件的通用标准设置，壳体上下盖的卡扣配合结构、接口与壳体的定位台阶都做了精确还原，可直接用于同类通讯适配器的结构参考、工装夹具设计，也可用于工业通讯实训场景的三维演示素材，帮助设计人员快速掌握这类总线适配设备的结构设计要点，在做设备集成时提前预留安装空间、规划布线走向，避免现场安装时出现尺寸干涉、布线不合理的问题。
