抽拉式SIM卡座与SIM卡装配结构

　　这套结构围绕移动终端内部SIM身份识别模块的可靠连接展开，呈现的是抽拉锁定式卡座与标准SIM卡的完整配合关系。在手持终端、车载通信单元、工业数传设备、物联网网关以及嵌入式控制板上，SIM卡承担用户身份鉴权、蜂窝网络接入的基础功能，卡座则需要在有限板厚空间内完成卡片定位、触点压接、防退锁止和维修拆装，不能因设备振动、温变或长期氧化出现接触瞬断。

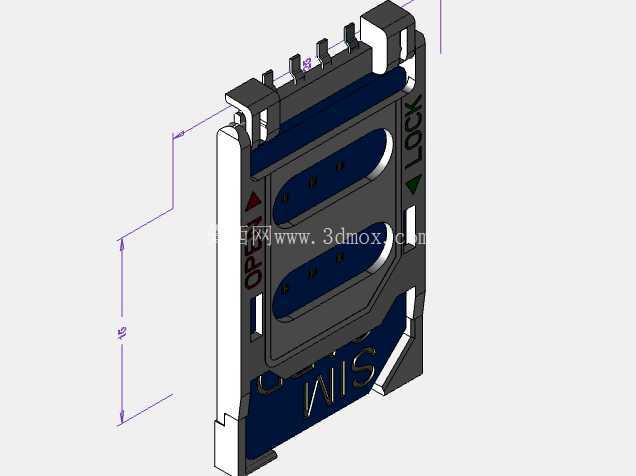

　　从实际装配逻辑看，金属支架承担主要刚性骨架，外侧包覆绝缘塑体，将六个弹性接触端子分隔在独立槽位内，避免相邻信号脚短路。卡片推入后，触点区与弹片一一对应，弹片的预压量通过悬臂长度和折弯高度控制：压力过小会在振动工况下产生接触电阻波动，压力过大则会造成插拔阻力升高、卡片表面磨痕加深，甚至使弹片产生永久屈服。模型中OPEN与LOCK标识对应滑盖的两个工作位，解锁状态允许卡片放入或取出，旋转或推压锁盖后，压条覆盖卡片边缘，限制其Z向浮起和横向窜动。

　　设计时首先要服从PCB板面边界。卡座底部焊脚沿侧边排布，适合回流焊工艺，周边需预留焊盘间距、检测工装探针空间以及抽拉操作所需的手部或工具避让区。卡片入口方向不能被电池、屏蔽罩、壳体筋位遮挡；锁盖运动轨迹范围内也要避免与相邻高元件干涉。金属外壳两侧的固定脚既可插入PCB定位孔提高焊接抗扭能力，也能在多次插拔后维持整体形位稳定。对于便携设备，还需把跌落冲击纳入校核，重点关注卡舌、锁扣和端子根部这些应力集中区域。

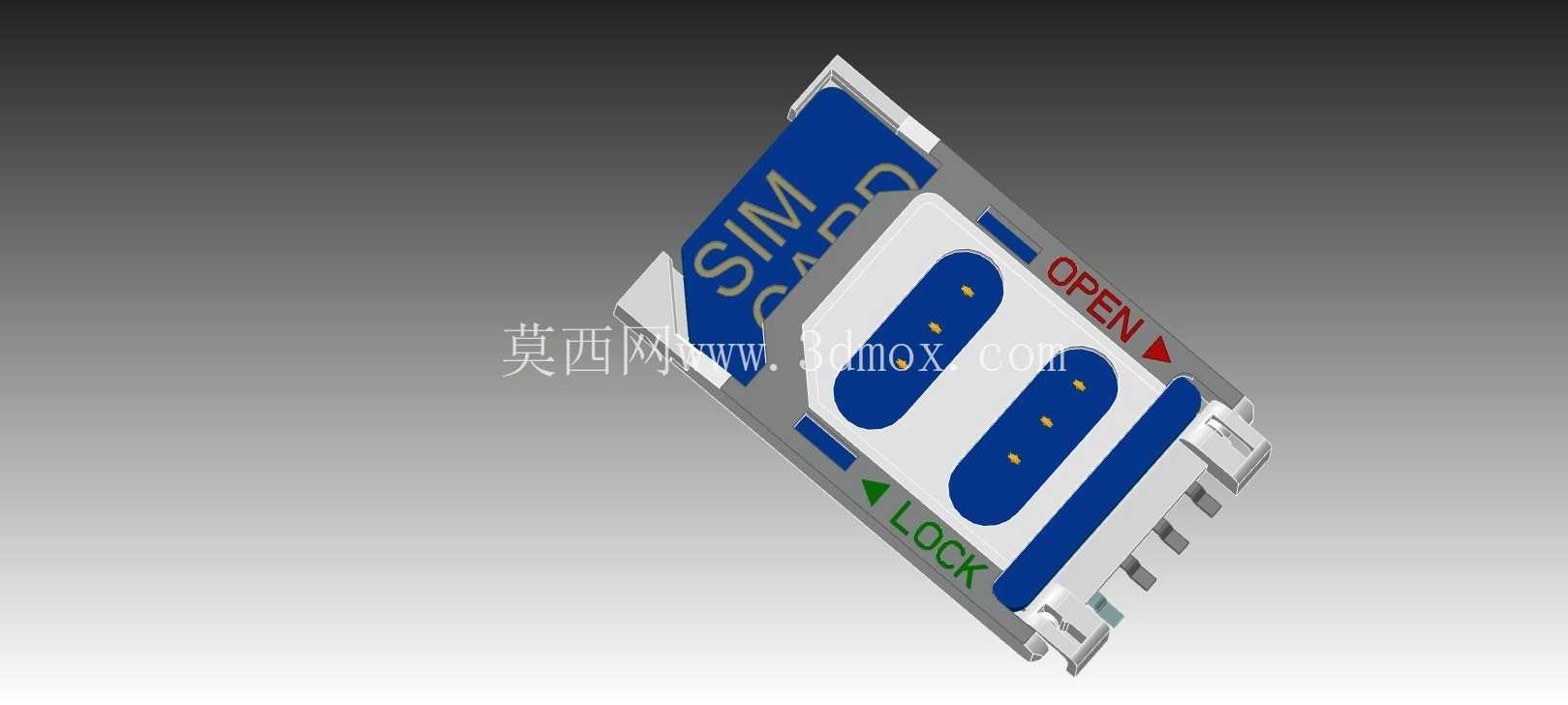

　　建模过程中，卡片按标准识别卡轮廓建立，倒角、缺口和触点区域均参与装配检查；卡座则分别表达外壳、绝缘本体、端子、锁盖和焊接脚。通过配合截面可以观察卡片插入后的间隙分配：厚度方向保留微量滑动间隙，触点位置保证正向法向压力，锁止面则承担意外退卡载荷。端部开口与导向斜面用于纠正卡片初始插入偏差，使操作者无需精确对位也能顺利滑入。

　　在整机堆叠阶段，这类小件虽然体积不大，却直接影响通信链路的可维护性。若设备需要频繁换卡，应优先保证抽拉路径顺畅、锁止反馈清晰；若设备长期封闭运行，则可侧重防松、防氧化和抗振。模型把卡与卡座作为装配体共同表达，能够帮助结构工程师检查壳体开孔、PCB布局、端子高度和维修操作空间之间的关系，也便于在选型阶段判断该类连接器是否适用于特定终端内部安装环境。
