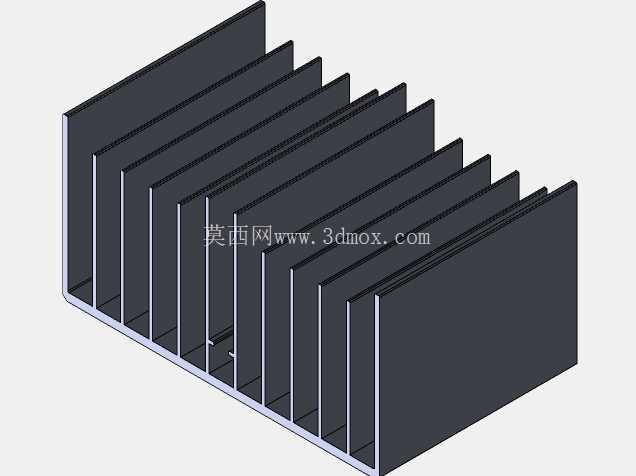

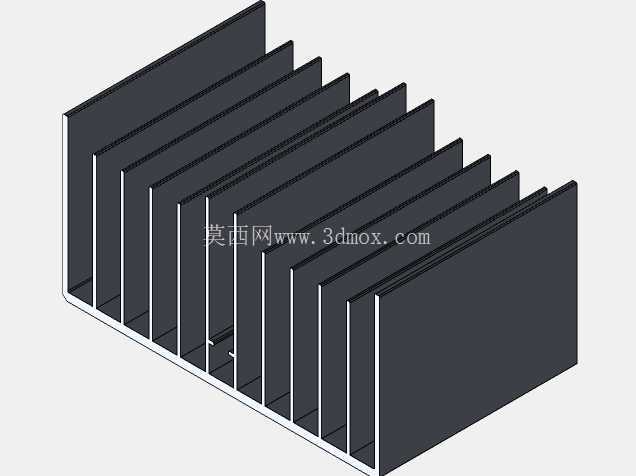

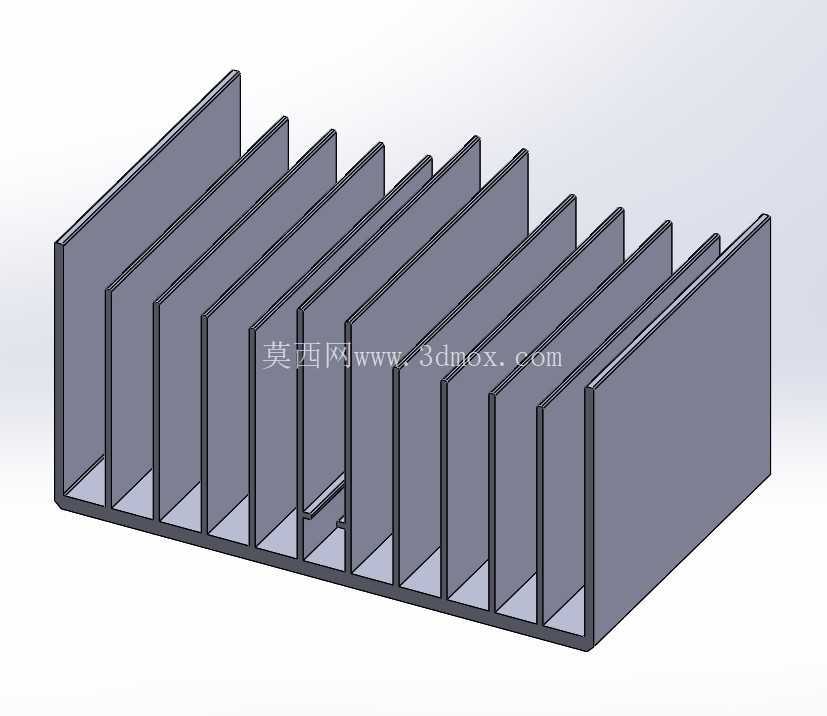

等距鳍片式铝制散热结构三维建模

　　这款鳍片式散热结构，主要面向小功率功率半导体、工业控制板卡、嵌入式主控模块的被动散热场景，在无强制风冷的密闭工控舱、低噪音要求的测量仪器内部、户外小型通讯终端设备中都能适配，不需要额外搭配风扇即可完成热交换，避免风冷带来的积尘、振动、噪音以及额外供电需求，适配长期无人值守的设备运行工况。从结构设计逻辑来看，整体采用一体化铝挤成型的基础构型，底部为平整的实心导热基座，基座上垂直排布等间距的直立散热鳍片，鳍片与基座之间无拼接缝隙，从根源上规避了拼接结构带来的接触热阻，能让发热元件传导到基座的热量快速均匀分散到每一片鳍片表面。

　　鳍片的厚度、间距经过热仿真迭代优化，既保证了足够的散热表面积，又不会因为鳍片过密导致自然对流的空气流通受阻，相邻鳍片之间的流道为直上直下的贯通结构，热空气受热上升后能顺着流道快速排出，冷空气可以从鳍片间隙底部持续补充，形成稳定的自然对流循环。基座的底面加工有严格的平面度要求，安装时可以和发热元件的表面充分贴合，配合导热介质使用时能最大化降低界面热阻，基座边缘预留的安装位可以适配常见的TO封装、贴片功率器件、小型PCB模块的安装孔位，不需要额外定制转接支架就能完成装配。

　　从安装边界来看，整体结构的外轮廓规整，没有突出的异形结构，在设备内部布局时可以紧贴舱壁或者相邻元件安装，不会额外占用过多的仓内空间，鳍片的边缘做了微小的倒角处理，避免装配过程中划伤操作人员或者相邻的线路绝缘层。在建模过程中，所有鳍片的排布采用参数化阵列驱动，调整鳍片数量、间距、高度时只需要修改对应参数即可快速生成不同散热功率等级的衍生型号，基座的厚度也可以根据发热元件的热流密度做对应调整，热流密度较高的场景可以适当加厚基座，提升热量在基座平面的均温能力，避免局部热点的出现。

　　这类被动散热结构没有活动部件，不存在机械磨损的问题，使用寿命和设备本体完全一致，不需要后期维护清理风扇轴承或者更换滤网，在对可靠性要求极高的工业现场、野外监测设备中应用优势十分明显。建模时还原了铝挤工艺的拔模角度，所有鳍片的侧壁都保留了符合生产要求的微小拔模斜度，模型数据可以直接对接后续的开模生产环节，不需要二次调整工艺参数，鳍片的顶端做了微小平整处理，避免铝挤成型后顶端出现毛边变形，也方便后续如果需要加装导流罩时的贴合装配。
