带增压泵组的陶瓷滤芯水过滤集成装置

　　这套集成式水过滤装置，核心采用陶瓷过滤元件作为终端净化单元，前端配套专用增压泵组将进水压力提升至6KG/cm²，匹配陶瓷滤芯的高精度过滤通流需求，避免低压工况下滤芯通流不足导致的供水断流问题，常见于小型商用净水点位、实验室纯水前置处理、小型工业循环水旁滤场景，也可作为小型加工设备的冷却水净化单元，拦截水中的泥沙、锈蚀残渣、微小悬浮颗粒，避免下游管路堵塞或者精密用水部件出现磨蚀故障。

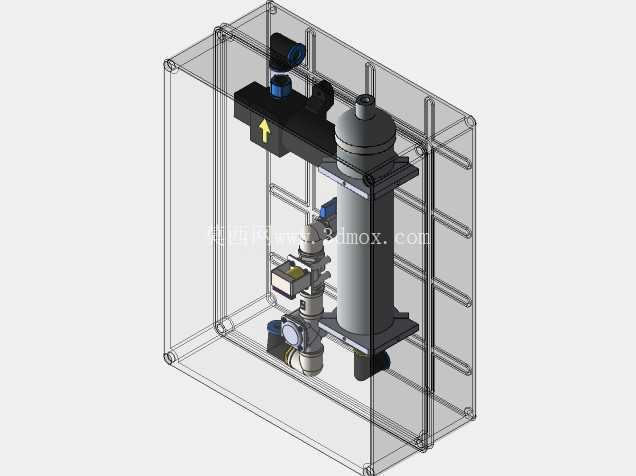

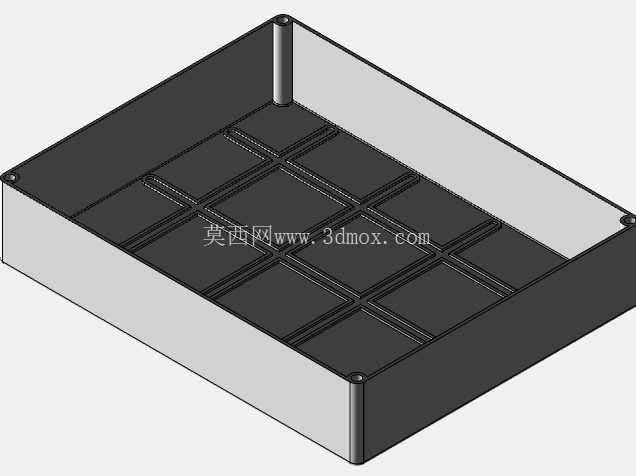

　　从结构布局来看，整套装置采用透明防护外框做封装，所有功能部件都集成在框体内部的安装板上，外框采用标准铝型材拼接搭建，边角采用角件锁合固定，无需额外焊接加工，拆装维护时只需拆卸对应侧的透明面板即可触及内部元件，外框的整体安装边界控制在紧凑型柜体尺寸范围内，可直接嵌入标准台式设备机架或者壁挂式安装点位，无需预留过大的周边操作空间，日常巡检时透过透明面板就能直接观察内部管路的渗漏情况、滤芯表面的积污状态，不用频繁拆解外罩。

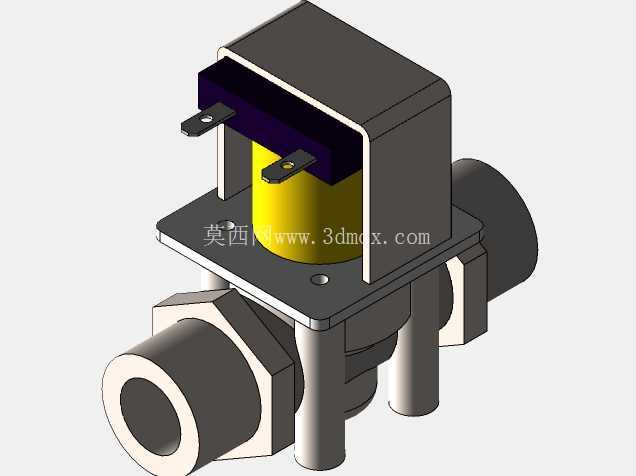

　　内部流路设计上，进水端先接入增压泵的吸入口，泵出口通过弯头、快接接头连接到前置调压阀组，调压阀自带压力显示表，可实时监测泵后输出压力，通过阀件调节把输出压力稳定在陶瓷滤芯的额定工作区间，避免压力过高冲损陶瓷滤芯的密封结构，也防止压力不足导致过滤流量达不到使用要求。调压后的水流从陶瓷滤芯的下端进水口进入滤筒内部，从滤芯外壁向内腔渗透完成过滤，净化后的水从滤芯顶部的出水口接出，通过输出管路送到下游用水点位。滤筒采用立式安装方式，通过上下两个固定卡箍锁定在安装立板上，更换滤芯时只需松开卡箍就能向下抽出旧滤芯，不用拆解周边的管路接头，维护操作的空间预留刚好满足单人徒手操作的需求，不需要额外的专用拆装工具。

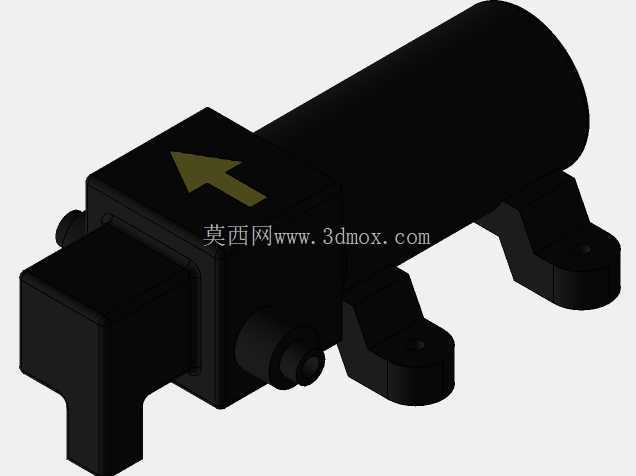

　　泵组的安装位置设置在滤筒侧下方的安装板区域，泵体底部加装减震垫，通过螺栓固定在安装板的预留孔位上，减少泵运行时的振动传递到外框结构产生共振噪音，泵组配套的接线端子、控制元件都集中布置在泵体旁的走线区域，所有线缆沿着安装板的侧边走线槽排布，和流体管路完全分隔开，避免管路渗漏时液体滴落到电气元件上引发短路故障。流路上的各个接头都采用标准管螺纹配合密封垫连接，关键承压位置的接头额外做了防松处理，在6KG/cm²的工作压力下不会出现渗漏脱开的问题。

　　设计过程中优先考虑了部件的通用性，所有管路接头、阀件、卡箍都采用市面通用的标准规格，后期更换配件时不需要定制特殊尺寸的零件，陶瓷滤芯也采用通用的商用净水滤芯规格，用户可根据实际的水质处理需求更换不同过滤精度的同尺寸滤芯，不用改动整体的安装结构。安装板上的各个部件固定孔位都做了定位设计，组装时可按照孔位直接定位安装，不需要反复调整部件的对齐位置，能有效提升组装效率。外框的底部预留了管路进出的开孔，进水、出水管路可从底部直接对接，也可根据安装场景的需求从侧方开孔走管，框架的型材槽内可加装固定卡扣来调整管路的固定位置，适配不同的现场安装走线需求。

　　实际运行过程中，这套装置的流量匹配小型点位的用水需求完全足够，陶瓷滤芯可通过定期刷洗重复使用，相比一次性滤芯的使用成本更低，增压泵的选型匹配滤芯的额定通流量，不会出现泵流量过大导致滤芯长时间处于高负荷状态的问题，整体结构没有冗余的设计部件，所有空间都用来布置功能元件，整体体积紧凑，适合在空间有限的安装点位使用。
